Раздельно-совмещенные преобразователи хордового типа для контроля металла (Арсенал НК)

Для заказа необходимо сообщить следущее:

Диаметр трубы, толщина трубы и нужен ли в комплект СОП (НО) или нужен только преобразователь

Назначение

Преобразователи хордового типа предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (10... 325 мм) с малой толщиной стенки (2... 9 мм). Применение ПЭП хордового типа предписывается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 25.160-10-КТН-016-15 и другими.

Отличительные особенности

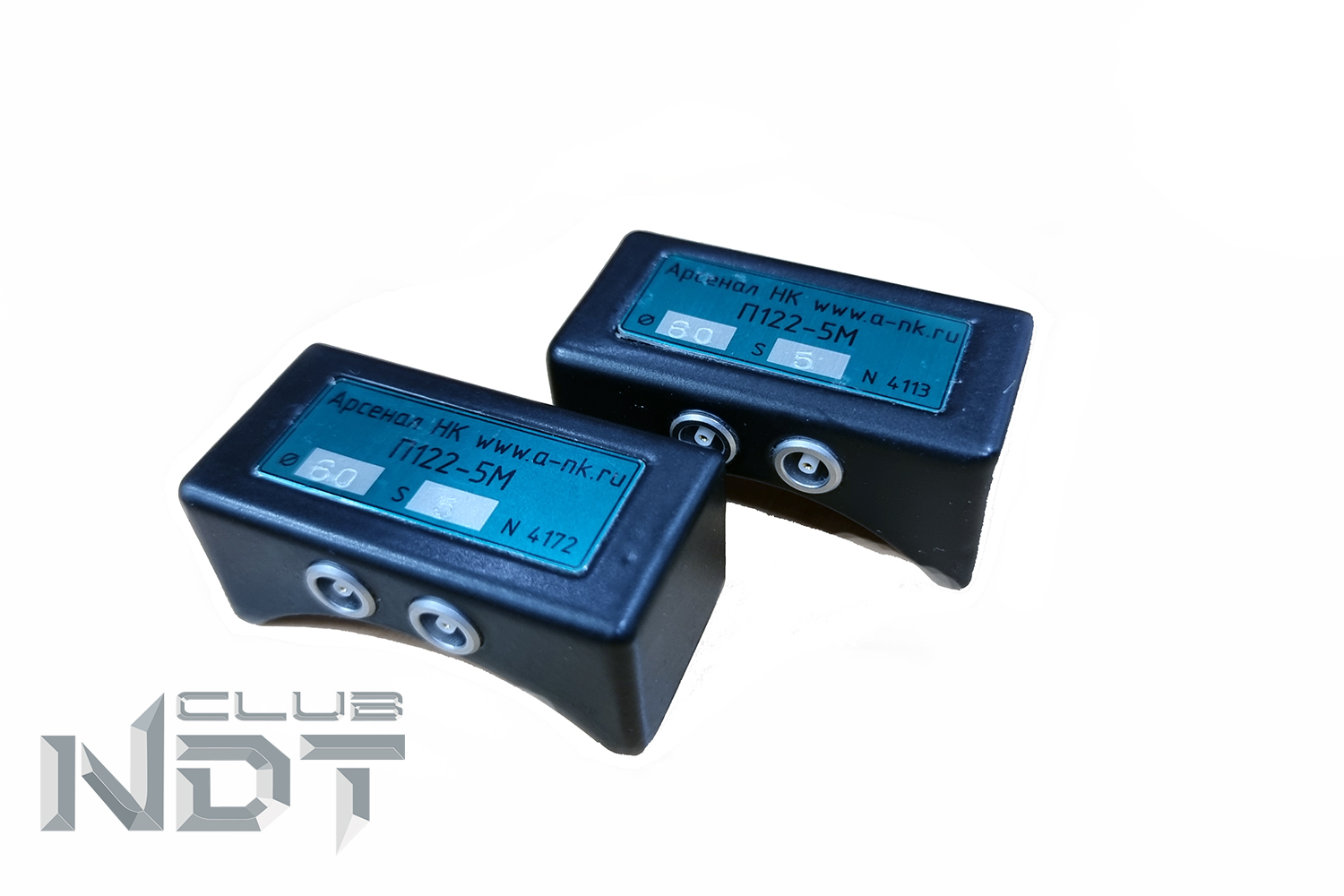

• корпус преобразователей выполнен из металла

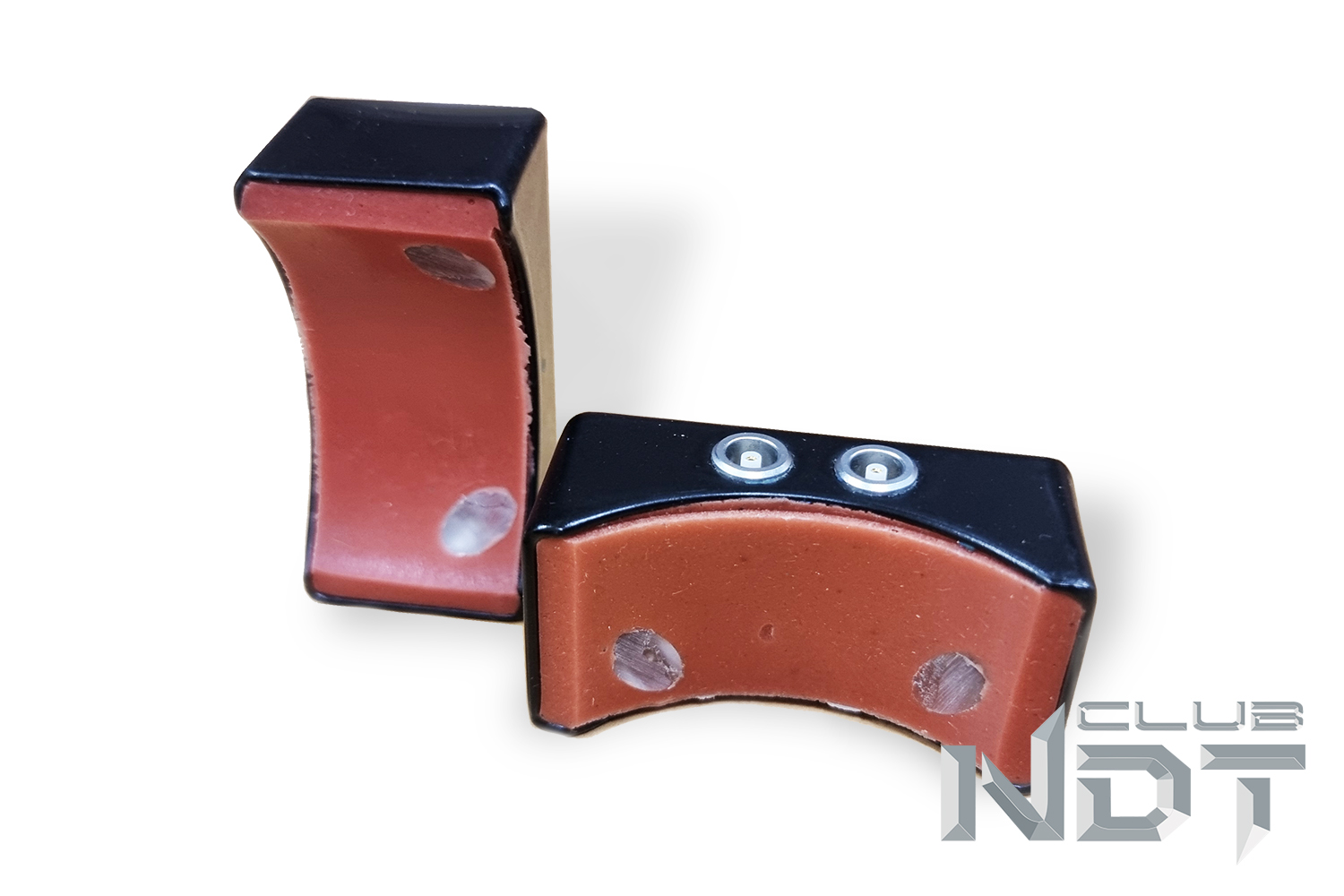

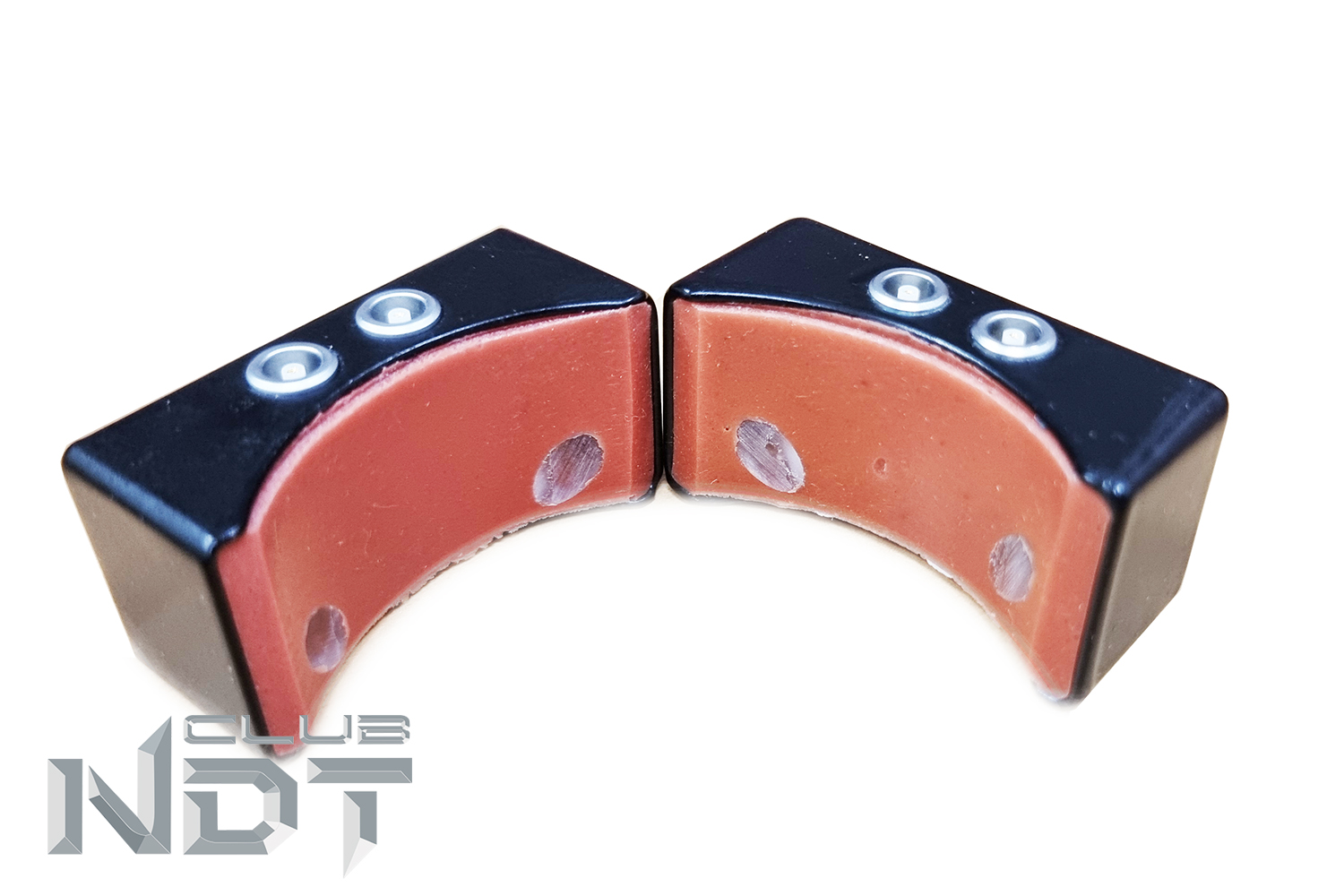

• протектор мягкий и эластичный что позволяет нивелировать неровности на поверхности контролируемых труб
• используется только продольное сканирование сварного шва, что повышает производительность контроля

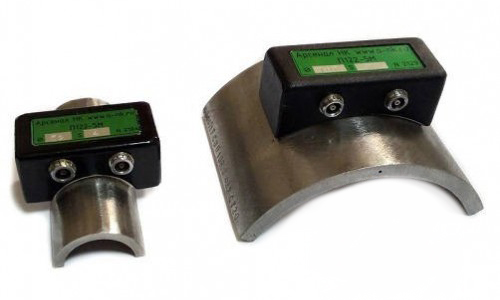

• преобразователи поставляются в комплекте с СОП. На каждый диаметр и толщину контролируемой трубы изготавливается комплект "преобразователь + СОП"
• СОП изготавливается из отрезка трубы соответствующего типоразмера с искусственным отражателем типа "плоскодонное отверстие". Размер отражателя - согласно требований РД 25.160-10-КТН-016-15
• СОП изготавливаются из стали марки Ст. 20 или других марок стали при необходимости

Основные технические характеристики

• эффективная частота преобразователей - 5 МГц
• тип разъемов - Lemo 00 (установлены в корпусе преобразователя)
