УДТ-40 толщиномер ультразвуковой

info@ndt-club.com
+7 (495) 963-25-00
  • images/all/24/130/big/img_13.jpg

    1

    удт-40 ультразвуковой толщиномер
  • images/all/24/130/big/img_15.jpg

    1

    удт-40 ультразвуковой толщиномер
  • images/all/24/130/big/img_17.jpg

    1

    удт-40 ультразвуковой толщиномер
  • images/all/24/130/big/img_19.jpg

    1

    удт-40 ультразвуковой толщиномер
  • images/all/24/130/big/img_21.jpg

    1

    удт-40 ультразвуковой толщиномер
  • images/all/24/130/big/img_23.jpg

    1

    удт-40 ультразвуковой толщиномер

В НАЛИЧИИ НА СКЛАДЕ. ОТГРУЗКА В ДЕНЬ ОПЛАТЫ. ДЕМОНСТРАЦИЯ В ОФИСЕ
ЦЕНА: 126 000 руб.

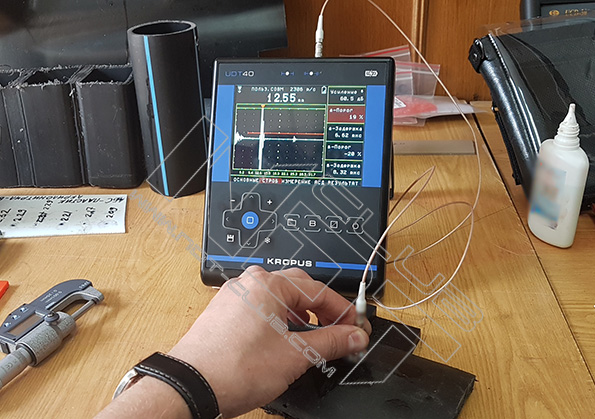

УДТ-40 ультразвуковой толщиномер - многофункциональный высокоточный ультразвуковой прибор с А-СКАН, В-СКАН режимами. Использование широкой гаммы преобразователей, в том числе ЭМА и специализированных пэп, позволяет проводить толщинометрию металлических и пластиковых изделий с высокой точностью, а так же работать в труднодоступных местах, таких как канавки, пазы, проводить контроль тонкостенных трубочек малого диаметра.

В силу богатого функционала УДТ-40 не является тривиальным прибором и требует от оператора квалификации и понимания вопроса для точной настройки, особенно для работы со спец. преобразователями. Мы рекомендуем пройти первичное обучение на нашей базе после приобретения.


Сертификат Госстандарта России RU.C.27.003.A №43062 под №31416-11.

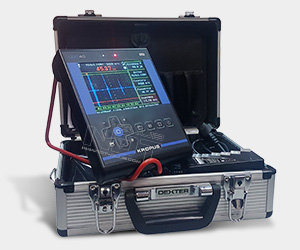

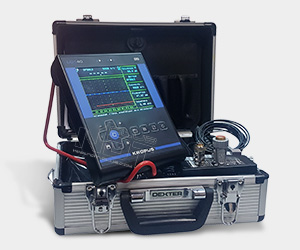

УДТ-40 БАЗОВЫЙ КОМПЛЕКТ

126 000 руб.

Электронный блок УДТ-40 со встроенным Li-ion аккумулятором

Преобразователь ультразвуковой П112-5-12/2

Преобразователь ультразвуковой П112-10-6/2

Кабель 2Lemo00-2Lemo00 1,5 м

Образец настроечный

Блок питания сетевой 15В / 220В

Кабель USB для связи с ПК

Защитный чехол с блендой и креплением на корпусе оператора

Программное обеспечение на CD-диске

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

Кейс для переноски

[В подарок поставляется подставка для работы с прибором на столе без чехла]

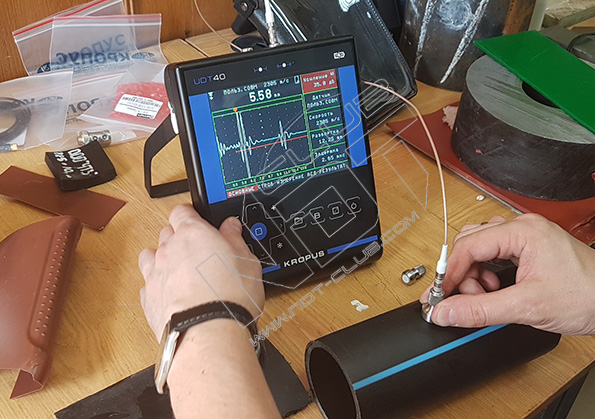

УДТ-40 КОМПЛЕКТ PET-PS ДЛЯ КОНТРОЛЯ ПЛАСТИКОВ

от 130 000 руб.

Электронный блок УДТ-40 со встроенным Li-ion аккумулятором

Специализированный преобразователь/набор преобразователей#

Соединительный кабель / кабели

Блок питания сетевой 15В / 220В

Кабель USB для связи с ПК

Защитный чехол с блендой и креплением на корпусе оператора

Программное обеспечение на CD-диске

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

Кейс для переноски

[ Преобразователь или набор преобразователей подбирается под решение конкретной задачи. Для проработки комплекта и определения контролепригодности необходимо прислать нам разнотолщинные фрагменты изделий из используемых материалов. После этого формируется цена.]

[В подарок поставляется подставка для работы с прибором на столе без чехла]




Особенности УДТ-40:

  • Измерение в режиме А-скан позволяет производить прецизионные измерения с использованием различных типов преобразователей и исключить такие типичные ошибки удвоение показаний
  • Использование любых типов преобразователей, в том числе преобразователей сторонних производителей с частотами от 0,5 до 15 МГц
  • Фиксированная дискретность: 0.01 мм
  • Полностью настраиваемое цветовое представление экрана с возможностью создания трех пользовательских цветовых схем
  • Режим полуавтоматического расчёта скорости ультразвука в материале по заданному образцу
  • Режим полуавтоматического расчёта задержки в призме преобразователя
  • «Заморозка» А-сигнала
  • Сохранение результатов в память прибора с возможностью просмотра результатов на экране: Сохранение отдельных А-Сканов / Сохранение табличных файлов / Сохранение В-сканов
  • USB интерфейс
  • Питание: встроенный Li-Pol аккумулятора или внешний блок питания от сети
  • Не менее 12 часов работы от аккумуляторов

УНИКАЛЬНЫЙ РЕЖИМ ИЗМЕРЕНИЙ "ПО ПЕРЕХОДУ ЧЕРЕЗ  НОЛЬ" ОБЕСПЕЧИВАЕТ СТАБИЛЬНОСТЬ И ПОВТОРЯЕМОСТЬ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

ПОЛНОЭКРАННЫЙ РЕЖИМ РАБОТЫ БЕЗ ОТОБРАЖЕНИЯ МЕНЮ

РЕЖИМ ЭХО-ЭХО С ИСПОЛЬЗОВАНИЕМ ДВУХ СТРОБОВ ПОЗВОЛЯЕТ ПРОВОДИТЬ ИЗМЕРЕНИЯ ЧЕРЕЗ ПОКРЫТИЕ

В-СКАН - ПРОРИСОВКА ПРОФИЛЯ ДНА ОБЪЕКТА С ОДНОВРЕМЕННОЙ ИНДИКАЦИЕЙ МИНИМАЛЬНОЙ ТОЛЩИНЫ НА ПРОКОНТРОЛИРОВАННОМ УЧАСТКЕ

ДВА ПОЛЬЗОВАТЕЛЬСКИХ ПРЕДСТАВЛЕНИЯ В-СКАНА: С ЗАПОЛНЕНИЕМ И БЕЗ ЗАПОЛНЕНИЯ



ИЗМЕРЕНИЕ ПО ЗАДАННЫМ ТОЧКАМ - СОЗДАНИЕ ТАБЛИЧНОГО ФАЙЛА С РЕЗУЛЬТАТАМИ ИЗМЕРЕНИЙ

ПРОГРАММИРУЕМАЯ ЗОНА СРАБАТЫВАНИЯ АСД: МИНИМУМ / МАКСИМУМ / МИНИМУМ и МАКСИМУМ.

СВЕТОВАЯ / ЦВЕТОВАЯ / ЗВУКОВАЯ  АСД

БИБЛИОТЕКА НАСТРОЕК ПРЕДУСТАНОВЛЕННЫХ ПРЕОБРАЗОВАТЕЛЕЙ АМКРО-КРОПУС



ВОЗМОЖНОСТЬ СОЗДАНИЯ ДО 99 ПОЛЬЗОВАТЕЛЬСКИХ НАСТРОЕК ПОД ТИПОВЫЕ ЗАДАЧИ КОНТРОЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УТД-40

Развертка

мин.: 0 - 4 мм

макс.: 0 - 400 мм (сталь)

Диапазон скоростей

1000 - 9999 м/с

Задержка

от 0 мкс до 168 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиочастотный импульс, амплитудой 200 В, с регулируемой частотой и числом периодов

Усилитель

широкополосный 0.5-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

радиосигнал

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки

Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах

Дисплей

цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана

Память



100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений

Интерфейс

USB

Разъемы преобразователей

Lemo 00

Аккумуляторы

встроенный литий-полимерный аккумулятор 11 В, 5А/ч

Время работы от аккумулятора

не менее 12 часов

Питание толщиномера

внешний блок питания 220 В AC

Рабочее напряжение питания

15 В DC

Диапазон рабочих температур толщиномера

от -20 C до +55 C

Габаритные размеры толщиномера (В x Ш x Д)

205 мм x 160 мм x 43 мм

Масса толщиномера

0,87 кг
