УЛЬТРАЗВУКОВЫЕ ПЭП - ПРЕОБРАЗОВАТЕЛИ АМКРО

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 05.10.2023
  • images/all/24/144/big/img_13.jpg

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_15.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_17.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_19.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_21.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_23.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_25.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_27.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_29.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_31.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_37.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_39.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_41.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_43.gif

    1

    ПЭП  - преобразователи АМКРО
  • images/all/24/144/big/img_45.gif

    1

    ПЭП  - преобразователи АМКРО

СТОИМОСТЬ:
см. таблицу


ЕСТЬ НА СКЛАДЕ

ПОСТАВКА 2-3 ДНЯ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ:



Каталог АМКРО

Ультразвуковые преобразователи (ПЭП) АМКРО для ультразвуковых дефектоскопов и толщиномеров.

Компания АМКРО была создана в 2013 году компаниями КРОПУС (1989  г.) и Амати-Акустика (2001 г.) Арсенал-НК (2009 г.) для серийного производства высококачественных отечественных ультразвуковых преобразователей для неразрушающего контроля.  Компания Амкро входит в группу компаний Кропус.

ПРЕОБРАЗОВАТЕЛИ АМКРО ДЛЯ ТОЛЩИНОМЕРОВ OLYMPUS 26MG, 27MG, 45MG, 37DL, 38DL СМОТРЕТЬ ПОДРОБНО

Наименование

Аналог OLYMPUS

Частота /контактная площадка/ диапазон температур/диапазон контроля/кабель

Цена в руб. с НДС

DTK799

D799

5,0 МГц/ ø 11 мм/-20 +150°С/1-300 мм/ кабель встроенный 1,5 м

19 200

DTK798

D798

7,5 МГц/ ø 7 мм/-20 +150°С/0,7-100 мм/ кабель встроенный 1,5 м

21 600

DTK790

D790

5 МГц/ ø 11 мм/-20 +400°С/1-300 мм/ кабель встроенный 1,5 м

29 400



Раздельно-совмещенные преобразователи серии DA – аналоги преобразователей DA312 и DA301 для толщиномеров компании GE Krautkramer для толщиномеров DM4, DM5, DMS

Наименование

Аналог GE Krautkramer

Частота /контактная площадка/пьезоэлемент/ диапазон контроля/кабель/габаритные размеры

Цена в руб. с НДС

П112-DA312

DA312

10,0 МГц/ ø 8 мм/ ø 6/2 /0,6-25 мм/ кабель встроенный 1,5 м/ ø 18 х 25

15 000

П112-DA301

DA301

5,0 МГц/ ø 13 мм/ ø 10/2 /1,2-200 мм/разъемы подключения lemo 00.250/ ø 25 х 47

15 000

ПРЕОБРАЗОВАТЕЛИ АМКРО ДЛЯ ПРИБОРОВ РОССИЙСКИХ ПРОИЗВОДИТЕЛЕЙ

Наименование преобразователя

Технические характеристики и особенности  пэп

Цена в рублях с НДС

П111 - Прямые совмещенные преобразователи серии SF (СТАНДАРТНЫЕ)

П111-ХХ-К10

5,0 МГц, пьезоэлемент Ø 10 мм, керамический протектор, контактная поверхность Ø 13 мм

5 880

П111-ХХ-К12

1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12 мм, керамический протектор, контактная поверхность Ø15 мм

5 880

П111-ХХ-К20

1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 20 мм, керамический протектор, контактная поверхность Ø 23 мм

7 500

П111-ХХ-К25

1,25; 2,5 пьезоэлемент Ø 25 мм, керамический протектор, контактная поверхность Ø 28 мм

8 700

П111 - Прямые совмещенные преобразователи серии SC (КОМПАКТНЫЕ, МАЛОЙ ВЫСОТЫ)

П111-ХХ-К6

5,0; 10,0 МГц, пьезоэлемент Ø 6 мм, керамический протектор, контактная поверхность Ø 12 мм

5 280

П111-ХХ-К12

1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12 мм, керамический протектор, контактная поверхность Ø 15 мм

5 280

П111-ХХ-К20

1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 20 мм, керамический протектор, контактная поверхность Ø 20 мм

5 640

П111 - Прямые совмещенные преобразователи серии SX

П111-ХХ-К6

2,5; 5,0; 10,0 МГц, пьезоэлемент Ø 6 мм, керамический протектор, контактная поверхность Ø 10 мм

5 880

П111-ХХ-К8

5,0 МГц, пьезоэлемент Ø 8, керамический протектор, Ø 10 мм

5 880

П111 - Прямые совмещенные преобразователи серии SP (ПОЛИУРЕТАНОВЫЙ ПРОТЕКТОР)

П111-ХХ-П6

5,0 МГц, пьезоэлемент Ø 6 мм, контактная поверхность Ø 10 мм

8 400

П111-ХХ-П12

2,5 МГц пьезоэлемент Ø 12 мм, контактная поверхность Ø 15 мм

8 400

П111-ХХ-П20

1,25;2,5;5,0 МГц пьезоэлемент Ø 20 мм, контактная поверхность Ø 22 мм

9 000

П111 прямые преобразователи с линией задержки - серия DL
П111-ХХ-Р6 2,5; 5,0 ; 10,0; 15,0 МГц - пьезоэлемент Ø 6 мм 32 400
П111-ХХ-Р12 2,5; 5,0 МГц - пьезоэлемент Ø 12 мм 32 400
Линия задержки сменная - прямая диаметр контактной площадки 6, 12 мм 1 200
Линия задержки сменная - конусная диаметр контактной площадки 4 мм 1 800

П112 - Прямые раздельно-совмещенные преобразователи серии DF (ДЛЯ ДЕФЕКТОСКОПИИ)

П112-ХХ-4х4

5,0; 10,0 МГц, пьезоэлемент 4х4 мм, контактная поверхность 11х6.5 мм

5 900

П112-ХХ-6/2

5,0; 10,0 МГц, пьезоэлемент Ø 6/2 мм, контактная поверхность Ø 9 мм

6 360

П112-ХХ-10/2

2,5; 5,0 МГц, пьезоэлемент Ø 10/2 мм, контактная поверхность Ø 12 мм

6 360

П112-ХХ-12/2

1,0; 1,25;1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12/2 мм, контактная поверхность Ø 14 мм

6 360

П112-ХХ-20/2

1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Д20/2мм, контактная поверхность Ø 22 мм

7 950

П112 - Прямые раздельно-совмещенные преобразователи серии DT /DTB (ДЛЯ ТОЛЩИНОМЕТРИИ)

П112-ХХ-4х4

5,0; 10,0 МГц, размер контактной поверхности 11х6,5 мм

6 840

П112-ХХ-6/2

5,0; 10,0 МГц, размер контактной поверхности Ø 9 мм

6 840

П112-ХХ-10/2

2,5; 5,0 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм

6 840

П112-ХХ-12/2

2,5; 5,0 МГц, пьезоэлемент 12/2, размер контактной поверхности Ø 14 мм

6 840

П112 - Прямые раздельно-совмещенные преобразователи (ВЫСОКОТЕМПЕРАТУРНЫЕ ДО +250°C)

DTT2510 П112-2,5-10/2-Т  250 °С, кратковременно до 350 °С

2,5 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм, призма из синтетического полимера

16 680

DTT5010 П112-5,0-10/2-Т  250 °С, кратковременно до 350 °С

5 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм, призма из синтетического полимера

16 680

DTT5012 П112-5,0-12/2-Т  250 °С, кратковременно до 350 °С

5 МГц, пьезоэлемент 12/2, размер контактной поверхности Ø 14 мм, призма из кварцевого стекла

16 680

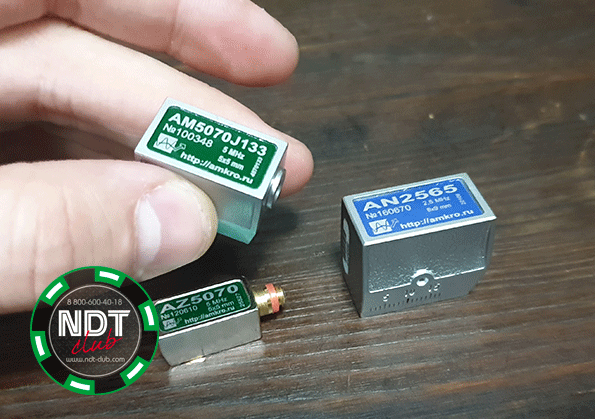

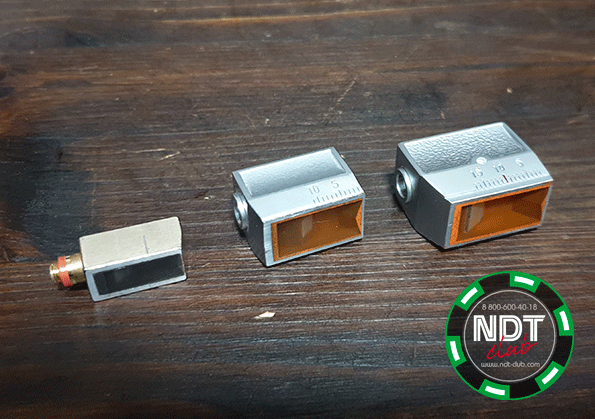

П121 - Наклонные совмещенные преобразователи серии AN (СТАНДАРТНЫЕ)

П121-1,8-ХХ

1,8 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм

5 310

П121-2,5-ХХ

2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90призма оргстекло, контактная площадь 17х27 мм

5 310

П121-5,0-ХХ

5,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 17х27 мм

5 310

П121 - Наклонные совмещенные преобразователи серии AM (МАЛЫЙ КОРПУС)

П121-2,5-ХХ

2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм

5 650

П121-5,0-ХХ

5,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм

5 650

П121-10,0-ХХ

10,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм

5 650

П121 - Наклонные совмещенные преобразователи серии ANR (БОЛЬШОЙ КОРПУС)

П121-1,25-ХХ

1,25 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм

5 650

П121-1,8-ХХ

1,8 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм

5 650

П121-2,5-ХХ

2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм

5 650

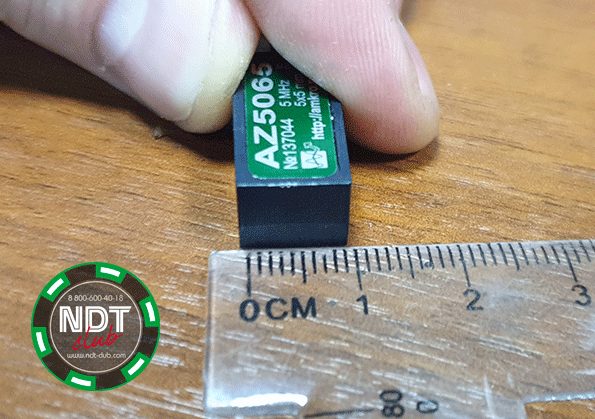

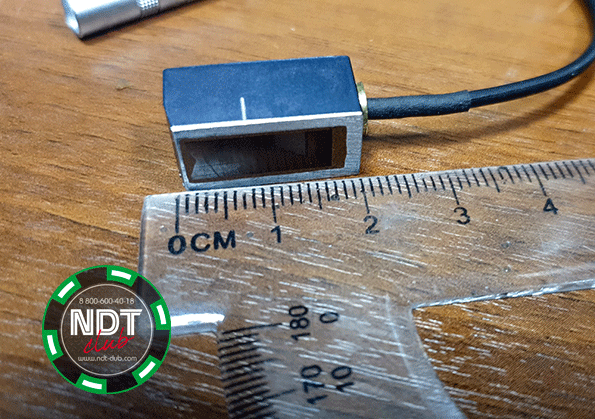

П121 - Наклонные совмещенные преобразователи серии AZ (СВЕРХМАЛЫЙ КОРПУС)  возможно исполнение с разъемами microdot или Lemo 00

П121-5,0-ХХ

5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90 контактная площадь 10х20 мм

6 750

П121-10,0-ХХ

10,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90  контактная площадь 10х20 мм

6 750

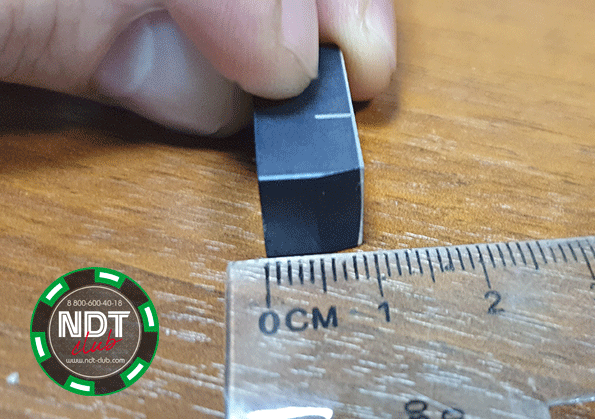

П121 - Наклонные совмещенные преобразователи серии AW (СУБМИНИАТЮРНЫЙ КОРПУС)

П121-5,0-ХХ

5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90   ДхШхВ 12х6х9 мм

7 800

П121-10,0-ХХ

10,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90   ДхШхВ 12х6х9 мм

7 800

П122 - Наклонные раздельно-совмещенные преобразователи серии AD (СТАНДАРТНЫЕ)

П122-2,5-ХХ

2,5 МГц, ХХ - углы 40, 50, 60, 65, 70, 75

6 900

П122-5,0-ХХ

5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75

6 900

П122 - Наклонные раздельно-совмещенные преобразователи серии ADZ (СВЕРХМАЛЫЙ КОРПУС) возможно исполнение с разъемами microdot или Lemo 00

П122-5,0-ХХ

5,0 МГц, ХХ - углы 65, 70, 75

7 200

П122-10,0-ХХ

10,0 МГц, ХХ - углы 65, 70, 75

7 200

Притертые преобразователи + 10% к стоимости

П122Х - Наклонные раздельно-совмещенные преобразователи  (ХОРДОВЫЕ)

П122 хордовые для метал. труб +СОП

хордовые преобразователи для контроля металлических трубопроводов (в комплекте с образцом)

8 400

П122 хордового типа для металлических труб

хордовые преобразователи для контроля металлических трубопроводов

6 000

П122 хордовые для полиэт. труб.+СОП

хордовые преобразователи для контроля полиэтиленовых трубопроводов (в комплекте с образцом)

9 600

П122 хордового типа для полиэтиленовых труб

хордовые преобразователи для контроля полиэтиленовых трубопроводов

7 200

П121  для метал. труб. +СОП

преобразователи для контроля металлических трубопроводов в футлярах, перекрытиях (межэтажка)

9 600

Специализированные преобразователи для железнодорожного транспорта

П131-2,5-0/18

2,5 Мгц, 2-х элементный с углами 0 и 18 град.

7 200

клин П122-2,5 49/72 град.

клиновой р/с 2,5 Мгц, с углами 49 и 72 град. Комплект

18 000

П121-2,5-18



5 340

П121-1,25-90

1,25 Мгц, поверхностной полны

6 000

П121-0,4-90

400 Кгц, поверхностной волны

7 080



ПЭП – пьезоэлектрический преобразователь.
Стрела наклонного преобразователя – расстояние от точки ввода ультразвуковой волны до передней грани преобразователя.
Задержка в призме преобразователя – время двойного прохождения в призме преобразователя.
Притертый преобразователь – наклонный преобразователь, протектор призмы которого притерт под определенный диаметр контролируемого изделия.


Аббревиатура наиболее распространенных преобразователей:
П111
– преобразователь контактный прямой совмещенный

П112 – преобразователь контактный прямой раздельно-совмещенный
П121 – преобразователь контактный наклонный совмещенный
П122 – преобразователь контактный наклонный раздельно-совмещенный


Пример обозначения преобразователей:
П121-5,0-70 – контактный наклонный совмещенный преобразователь с частотой 5 МГц и углом ввода в сталь 70°
П112-2,5-12/2 – контактный прямой раздельно-совмещенный преобразователь с частотой 2,5 МГц и диаметром пьезопластины (диаметром рабочей поверхности) 12 мм

При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
