RFT ПИГП Приспособление для измерений смещений кромок и глубины подрезов

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 31.01.2024
  • images/all/24/525/big/img_13.jpg

    1

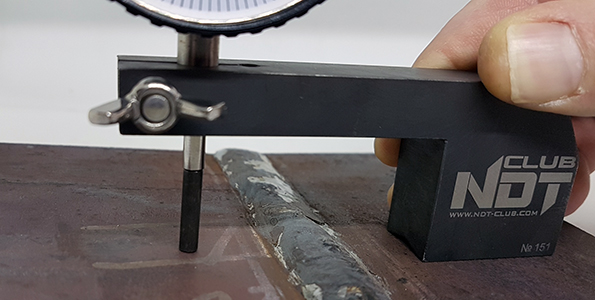

    измеритель смещения кромок
  • images/all/24/525/big/img_15.jpg

    1

    измеритель смещения кромок
  • images/all/24/525/big/img_17.jpg

    1

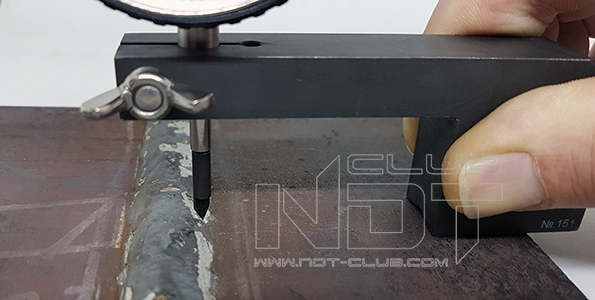

    измеритель глубины подреза
  • images/all/24/525/big/img_21.jpg

    1

    измеритель глубины подреза
  • images/all/24/525/big/img_23.jpg

    1

    измеритель глубины подреза

СТОИМОСТЬ:
15 000 руб.

ЦЕНА УКАЗАНА ЗА КОМПЛЕКТ С ПОВЕРКОЙ

ПОВЕРКА

ЕСТЬ НА СКЛАДЕ

ПОСТАВКА 2-3 ДНЯ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: NDT-CLUB
NDT-CLUB


RFT ПИГП приспособление для измерений смещений кромок и глубины подрезов (измеритель глубины подрезов)

Устройство предназначено для визуального и измерительного контроля основного материала и сварных соединений при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах, а также для измерения глубины несплошностей (дефектов) поверхности основного металла (раковин, задиров), сварных соединений (подрезов, чешуйчатости, межваликовых западаний).

ОСОБЕННОСТИ RFT ПИГП

  • Установочная планка выполнена из нержавеющей стали
  • По выбору заказчика устройство может поставляться с короткой (65 мм) или с длинной (100 мм) планкой

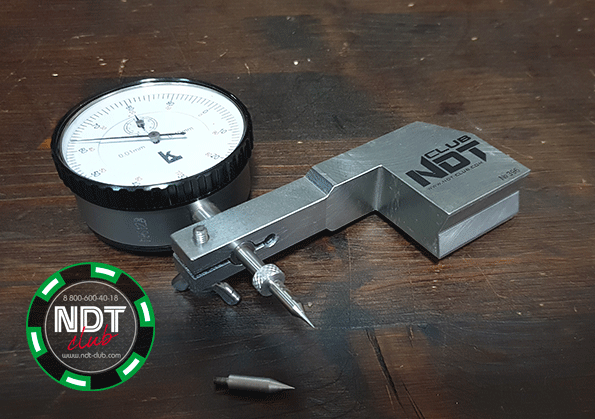

  • В комплекте три измерительные насадки (закругленная, заостренная, игла-RFT с углом заточки 14°)
  • Измерительная насадка игла RFT используется для высокоточных измерений узко стянутых подрезов, межваликовых западаний, механических повреждений около шовной зоны сварных соединений, а также для измерения узких рисок разного характера и направления, полученных как при производстве, так и эксплуатационных работах. Игла изготовлена из нержавеющей стали с углом заточки 14°, что позволяет в отличии от аналогов производить измерения несплошностей (дефектов) с минимально возможным раскрытием

RFT ПИГП ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗМЕРЕНИЯ ГЛУБИНЫ ПОДРЕЗОВ

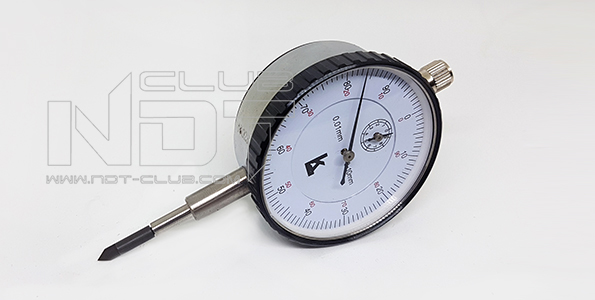

Индикатор часового типа ИЧ-10 с поверкой

1

Установочная планка (короткая или длинная по выбору заказчика)

1

Закругленная измерительная насадка

1

Заостренная измерительная насадка

1

Измерительная насадка игла RFT

1

Документация (поверка/калибровка)

1

Упаковочная тара

1

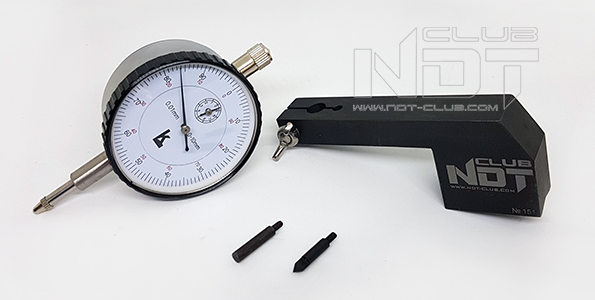

Приспособление состоит из трех частей: Индикатора часового типа ИЧ-10, установочной планки для позиционирования устройства на контролируемых изделиях и измерительной насадки. В комплект входит три насадки.
Конструктив установочной планки выполнен таким образом, чтобы обеспечить устойчивое положение при проведении измерений на трубах с наружным диаметром от 219-1420 мм включительно.


RFT ПИГП поставляется в двух возможных модификациях: с короткой (65 мм) и длинной (100 мм) планкой.




1 – Индикатор часового типа ИЧ-10
2 – Опорный кронштейн
3 – Измерительная насадка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ ГЛУБИНЫ ПОДРЕЗОВ ИГП



Характеристика

RFT ПИГП c короткой планкой (65 мм)

RFT ПИГП c длинной планкой (100 мм)

Диапазон измерений

0-10 ±0,015 мм

0-10 ±0,015 мм

Цена деления

0.01 мм

0.01 мм

Расстояние от опорного кронштейна до центра измерительной насадки

50 мм

15 мм

Максимальное расстояние от поверхности основания до нижнего края консоли

28 мм

28 мм

Габаритные размеры ДхШхВ

100х13х39 мм

65х13х39 мм

Масса комплекта, не более

0,4 кг

0.4 кг
