ТКМ-459C универсальный комбинированный твердомер

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 18.01.2024
  • images/all/24/606/big/img_13.jpg

    1

  • images/all/24/606/big/img_15.jpg

    1

  • images/all/24/606/big/img_17.jpg

    1

  • images/all/24/606/big/img_19.jpg

    1

  • images/all/24/606/big/img_21.jpg

    1

СТОИМОСТЬ:
от 144 903 руб.


ПОВЕРКА



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: МАШПРОЕКТ
МАШПРОЕКТ


Твердомер ТКМ-459С  УНИВЕРСАЛЬНЫЙ -  комбинированный вариант твердомера сочетающий два метода в одном приборе, что дает возможность использования, линейки ультразвуковых датчиков и всех  динамических датчиков:

• UCI метод (Ultrasonic Contact Impedance) - ультразвуковой контактный импеданс,

• Leeb метод - динамический метод.

ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации, Республики Беларусь, Казахстана и Украины.

Благодаря расширенным возможностям и использованию сразу двух методов ТКМ-459С УНИВЕРСАЛЬНЫЙ способен проводить измерения твердости:

  • Углеродистых, конструкционных сталей и других мелкозернистых материалов
  • Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ)
  • Жаропрочных, коррозионно-стойких, нержавеющих сталей
  • Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
  • Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
  • Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
  • Тонкостенных и малогабаритных изделий
  • Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)



ТКМ-459С ТВЕРДОМЕР КОМПЛЕКТ УНИВЕРСАЛЬНЫЙ

144 903 руб.

Электронный блок твердомера ТКМ459С с установленным аккумулятором

Датчик типа А (штатный датчик, нагрузка - 50Н)

Датчик типа D (штатный датчик)

Соединительный кабель твердомер-датчик

Зарядное устройство

Кабель для подключения к ПК

Программное обеспечение для ПК на CD

Чехол

Манжета для закрепления твердомера на руке оператора

Сумка для переноски и хранения

Документация и свидетельство о поверке



ТКМ-459С ТВЕРДОМЕР КОМПЛЕКТ УНИВЕРСАЛЬНЫЙ +

227 513 руб.

Электронный блок твердомера со встроенным аккумулятором

Датчик тип А ультразвуковой

Датчик тип D динамический

Соединительный кабель к твердомерам серии ТКМ-459 – 2 шт.

Позиционирующая насадка U-459

Позиционирующая насадка Z-359

Контрольный образец твердости HRC

Контрольный образец твердости HB

Контрольный образец твердости HV

Зарядное устройство

USB-кабель для подключения к ПК

Программное обеспечение на CD-диске

Чехол и манжета для закрепления прибора на груди (руке)

Специализированный кейс для безопасной переноски и хранения

Документация и свидетельство о поверке



 КОНСТРУКЦИЯ ДИНАМИЧЕСКОГО ДАТЧИКА



Основными функциональными частями датчика являются: пружина, индентор и электромагнитная катушка. Пружина разгоняет индентор, тот ударяется о поверхность контролируемого изделия и отскакивает в обратную сторону. При отскоке индентора в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Опорная шайба может сниматься (отвинчиваться) с датчика для уменьшения площади необходимой для его размещения на поверхности изделия, при измерении. Вместо опорной шайбы может устанавливаться насадка типа Z-359

Для обеспечения оптимальных условий измерений на изделиях в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и различной жесткостью пружины, обеспечивающей различную энергию удара индентора о контролируемое изделие.

КОНСТРУКЦИЯ УЛЬТРАЗВУКОВОГО ДАТЧИКА

Функционально датчик твердомера ТКМ-459М/ТКМ-459С состоит из корпуса и защитной насадки. Внутри корпуса расположен стальной стержень с алмазным наконечником, поджатый силовой пружиной, и концевой выключатель, дающий при замыкании команду на старт измерений резонансной частоты (несущей информацию о твердости изделия). Со стержнем соединены пьезопластины, служащие для возбуждения колебаний и приема колебаний стержня. Насадка служит для защиты стержня от перегрузки и касания стержня посторонним предметом или рукой пользователя во время проведения измерения. При измерении твердости в особо труднодоступных  местах  допустимо  снятие  защитной насадки.

Вместо защитной насадки может устанавливаться насадка типа «U-459». Для обеспечения оптимальных условий измерений на изделиях, в составе твердомеров могут использоваться      дополнительные датчики с различными габаритами и номинальными (типовыми) нагрузками, при создании которой производится автоматический замер твердости. Нагрузка определяется номинальной жесткостью силовой пружины.





ОСОБЕННОСТИ ТКМ-459С ТВЕРДОМЕР УНИВЕРСАЛЬНЫЙ:

  • Работа с динамическими и ультразвуковыми датчиками одним прибором
  • Ударопрочный, пыле-влагозащищенный корпус
  • Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
  • Цветной дисплей с настраиваемой подсветкой
  • Оповещение о выходе результата измерения за установленные пределы
  • Уникальная система статистической обработки данных
  • Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости
  • Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам
  • Самостоятельное программирование дополнительных шкал
  • Пространственное положение датчика не влияет на результат измерения
  • Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия
  • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем
  • Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости
  • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего
  • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения
  • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы
  • Автоматический отброс результатов, некорректно проведенных замеров
  • Демонстрация всех результатов замеров в серии
  • Вычисление среднего значения, среднеквадратичного отклонения
  • Вычисление максимума и минимума в группе результатов замеров
  • Вычисления относительно заданных значений твердости
  • Выборки результатов относительно заданных значений твердости

ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТКМ-459С

Тип датчика/нагрузка

*Масса/толщина/шероховатость изделия

* Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

Длина/диаметр

Применение

УЛЬТРАЗВУКОВОЙ МЕТОД

«А»
50H (5 кг)

1 кг/3 мм/Ra 1,6

145/26 мм

Решение основной массы задач контроля

«H»
10H (1 кг)

1 кг/2 мм/Ra 0,8

145/26 мм

Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)

«С»
100H (10 кг)

1 кг/4 мм/Ra 3,2

145/26 мм

Контроль изделий с плохо подготовленной поверхностью

«К»
50H (5 кг)

1 кг/3 мм/Ra 1,6

76/36 мм

Контроль внутри труб, ёмкостей и в других труднодоступных местах.

«AL»
50H (5 кг)

1 кг/4 мм/Ra 1,6

190/26 мм

Контроль твердости в труднодоступных местах (длина наконечника 65 мм)

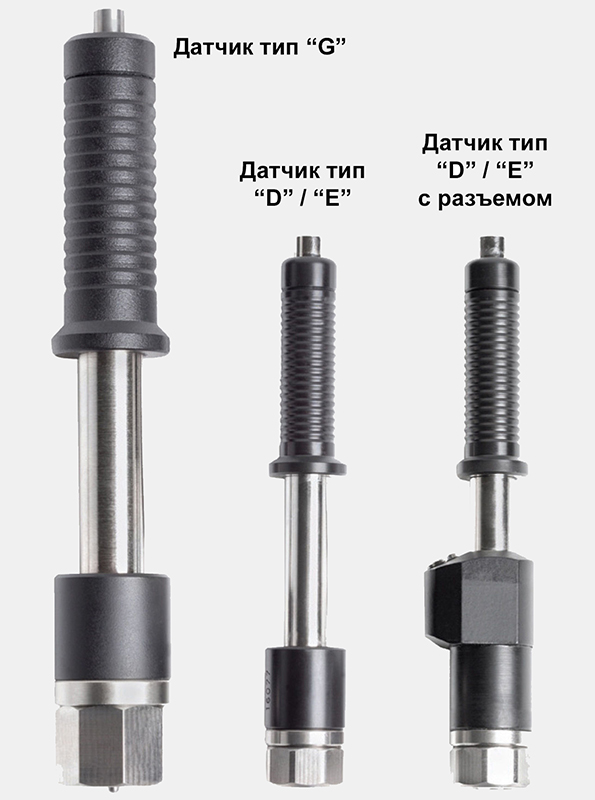

ДИНАМИЧЕСКИЙ МЕТОД

«D»

3 кг/6 мм/Ra 3,2

138/21 мм

Решение основной массы задач контроля

«E»

3 кг/6 мм/Ra 3,2

138/21 мм

Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости

«G»

6 кг/55 мм/Ra 7,2

200/29 мм

Контроль твердости глубинных слоев изделия;

материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ.



Требования к контролируемому изделию

Ультразвуковой метод

Динамический метод

Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется

Масса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется

Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите

Изделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм - дополнительная подготовка не требуется

Толщина менее 2 мм - изделие «притереть» на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ»)

Масса менее 5 кг - изделие притереть на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ»)

При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точными

В зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений



Режимы работы твердомера ТКМ-459C

Режим измерения

Отображение результатов измерений

Применение

По основным шкалам

Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV

Измерение твердости основной массы контролируемых изделий

С использованием дополнительных калибровок к основным шкалам

По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)

Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов

По дополнительным шкалам (определяются пользователем или добавляются производителем)

Шкалы программируются самим пользователем

Решение специальных задач

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТКМ459С УНИВЕРСАЛЬНОГО ТВЕРДОМЕРА

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

Ультразвуковой метод

Динамический метод

Диапазон измерений твердости по основным шкалам:

по Бринеллю

90 - 450 НВ

по Роквеллу С

20 - 70 HRC

по Виккерсу

240 - 940 HV

Пределы абсолютной погрешности при измерении твердости по основным шкалам:

по Бринеллю:

в диапазоне (90...150) НВ

±10 НВ

в диапазоне (150...300) НВ

±15 НВ

в диапазоне (300...450) НВ

±20 НВ

по Роквеллу С

±2 HRC

по Виккерсу:

в диапазоне (240...500) HV

±15 HV

в диапазоне (500...800) HV

±20 HV

в диапазоне (800...940) HV

±25 HV

Диаметр площадки на изделии для установки датчика

- от 1 мм на плоскости,
- от 5 мм в глухом отверстии (пазу)

от 7 мм на плоскости

Количество возможных дополнительных калибровок к шкалам твердомера

5 для каждой шкалы

Количество дополнительных шкал

3

Время одного замера твердости

2 сек.

Число замеров для вычисления среднего значения

1–99

Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения

3

Емкость памяти результатов измерений

12 400

Максимальное количество именных блоков результатов измерений, создаваемых в памяти

100

Сигнал о выходе результата измерения за допустимые границы

есть

Связь с компьютером

USB

Питание

LI-ion аккумулятор (встроен в прибор)

Размеры электронного блока твердомера

121x69x41 мм

Масса электронного блока твердомера

300 г

Диапазон рабочих температур

-15 ... + 35 °С

Гарантийный срок эксплуатации

36 мес. с даты продажи, но не более 40 мес. с даты выпуска

Межповерочный интервал твердомера

1 год
