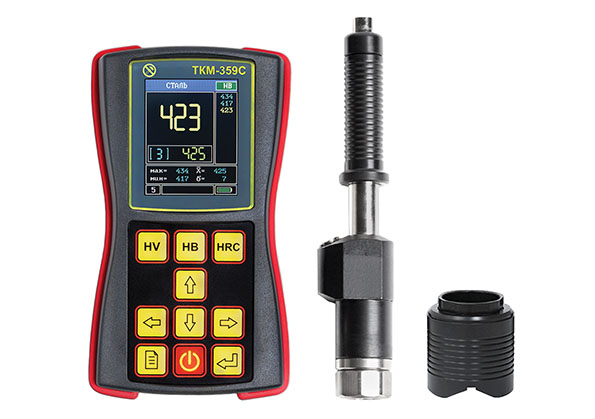

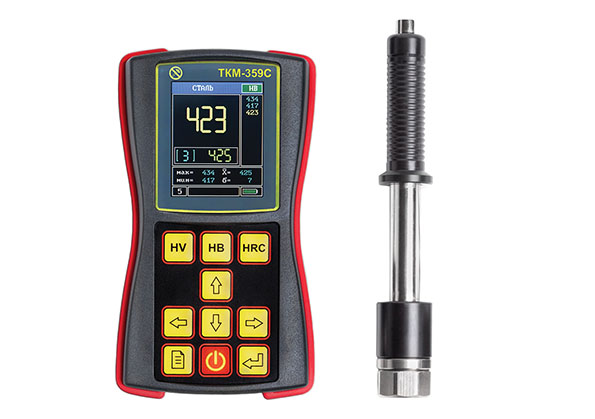

ТКМ-359С твердомер динамический

ТКМ-359С высокоточный твердомер является представителем последнего поколения измерительных приборов неразрушающего контроля.

Прибор предназначен для измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ и оценки механической прочности.
Измерения производятся в основных единицах твёрдости — HB, HRC, HV. Также возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

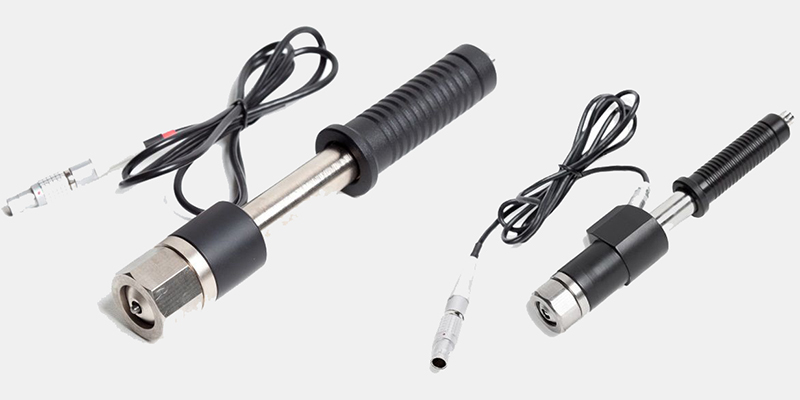

КОНСТРУКЦИЯ ДАТЧИКА ТВЕРДОМЕРОВ ТКМ-359М/ТКМ-359С:

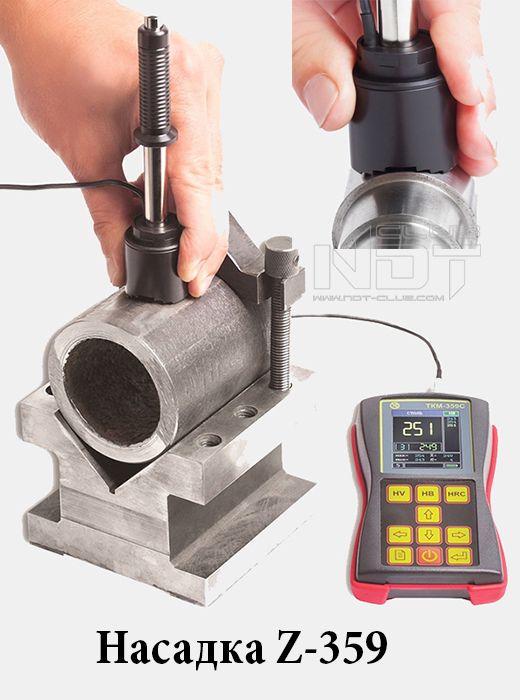

Основными функциональными частями датчика являются пружина, индентор и электромагнитная катушка. Пружина разгоняет индентор. Индентор ударяется о поверхность контролируемого изделия и отскакивает в обратную сторону. При отскоке индентора в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Опорная шайба может сниматься (отвинчиваться) с датчика для уменьшения площади необходимой для его размещения на поверхности изделия, при измерении. Вместо опорной шайбы может устанавливаться насадка типа Z-359

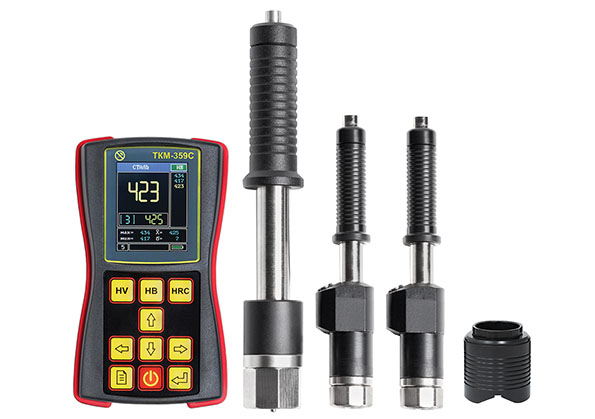

 Для обеспечения оптимальных условий измерений на изделиях в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и различной жесткостью пружины, обеспечивающей различную энергию удара индентора о контролируемое изделие.

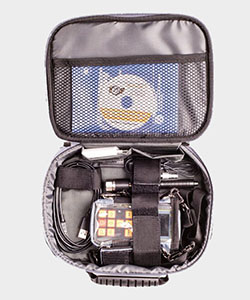

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ К ТВЕРДОМЕРУ ТКМ-359С:

ОСОБЕННОСТИ ДИНАМИЧЕСКОГО ТВЕРДОМЕРА ТКМ-359С:

• Ударопрочный, пыле и влагозащищенный корпус позволяет эксплуатировать прибор в самых сложных условиях
• Уникальные возможности статистической обработки результатов в процессе измерений
• Яркий цветной графический OLED дисплей обеспечивает работу при отрицательных температурах в полевых условиях и плохой видимости
• Простой и понятный интерфейс прибора исполнен по принципу «включи и работай»
• Уникальный испытательный индентор увеличивающий ресурс работы датчика до 450000 измерений
• Механизм взвода пружины, не требующий дополнительных приспособлений
• Контроль всех основных типов металлов и сплавов без введения дополнительных корректировок
• Контроль в труднодоступных местах, при различной ориентации датчика
• Возможность оснащения дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений
• Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности
• вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
• Вычисление среднеквадратичного отклонения
• Вычисление максимума и минимума в серии замеров
• Отображение всех результатов замеров в серии
• Построение графиков на дисплее твердомера
• Контроль «объемной твердости»
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Создание индивидуальных калибровок, с использованием не более чем 2-х контрольных образцов

ОБЛАСТИ ПРИМЕНЕНИЯ ТВЕРДОМЕРА ТКМ-359С:

• Контроль прочности изделий в процессе эксплуатации (газопроводы, рельсы, детали конструкций и механизмов)
• Контроль крупногабаритных объектов, который нельзя провести на стационарных твердомерах
• Контроль качества продукции в металлургической промышленности и машиностроении
• Контроль качества котлов, труб
• Контроль характера изменения твердости по длине изделия
• Идентификация материалов в заготовительном производстве

РЕЖИМЫ РАБОТЫ ТВЕРДОМЕРА ТКМ-359С:

• Измерения по основным шкалам – используется для подавляющего большинства случаев применения прибора
• Измерения с использованием индивидуальных калибровок к основным шкалам –
• Используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов
• Измерения по дополнительным шкалам, определенным пользователем или добавленным производителем по его требованию — используется для решения специальных задач

Требования к контролируемому изделию
• Изделия массой более 5 килограмм и толщиной более 6 мм — не требуют дополнительных мероприятий
• Изделия жесткой конструкции (например трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм — не требуют дополнительных мероприятий
• Остальные изделия — необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (например, смазка «ЦИАТИМ»)
• Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений); для датчика типа «D» — 3,2 Ra; для датчика типа «G» – 7,2 Ra; для датчика типа «E» – 1,6 Ra

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВЕРДОМЕРА ТКМ-359С:
