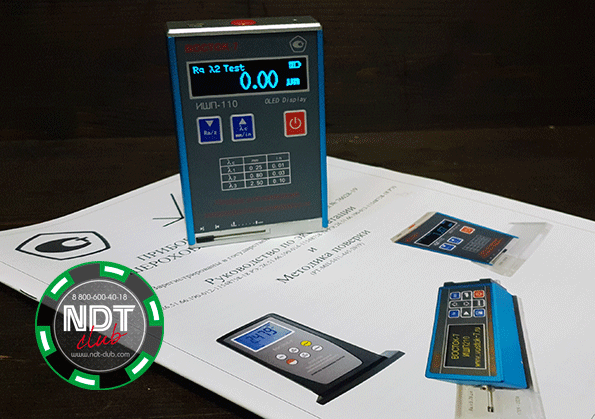

ИШП-110 измеритель шероховатости поверхности

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 05.10.2023

images/all/24/643/big/img_13.jpg
1
images/all/24/643/big/img_15.jpg
1
images/all/24/643/big/img_17.jpg
1
images/all/24/643/big/img_23.jpg
1
images/all/24/643/big/img_25.gif
1
images/all/24/643/big/img_27.gif
1
images/all/24/643/big/img_29.gif
1
images/all/24/643/big/img_31.gif
1
images/all/24/643/big/img_37.gif
1

СТОИМОСТЬ:
156 900 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:

ВОСТОК-7

ИЗМЕРИТЕЛЬ ШЕРОХОВАТОСТИ ИШП-110 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. ИШП-110 является средством измерений, зарегистрированным в Государственном реестре СИ России под № 76028-19, межповерочный интервал 2 (два) года.

ОБЩЕЕ НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЕЙ ШЕРОХОВАТОСТИ ИШП:

Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Приборы применимы для измерения поверхностей всех видов металлов и неметаллов.

ОПИСАНИЕ ПРИНЦИПА ДЕЙСТВИЯ ИЗМЕРИТЕЛЕЙ ШЕРОХОВАТОСТИ ИШП:

Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

ОСОБЕННОСТИ ИЗМЕРИТЕЛЯ ШЕРОХОВАТОСТИ ИШП-110:

Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt
Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды
Питание приборов осуществляется от встроенного аккумулятора;
Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение
Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости
Прочный, легко моющийся алюминиевый корпус для долговременной службы прибора
Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора
Измерения в метрической (СИ, µm) и английской (µin) системах мер

ИШП-110 ИЗМЕРИТЕЛЬ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ БАЗОВЫЙ КОМПЛЕКТ

ИШП-110 электронный блок с датчиком TS100

Установочная (настроечная) мера шероховатости поверхности, параметр Ra

Принадлежности

Упаковочный кейс

Документация (руководство пользователя с методикой поверки; свидетельство о поверке)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЕЙ ШЕРОХОВАТОСТИ ИШП:

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Измеряемые параметры шероховатости	Ra, Rz	Ra, Rz, Rq, Rt	Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr
Фильтр	RC	RC	Гаусса, RC, PC-RC Профиль без фильтра D-P
График			Первичный профиль / профиль, подвергнутый фильтрации и кривая t_p
Диапазон измерений: - по параметру Ra, мкм - по параметру Rz, мкм - Ось X (горизонтальная), мм	от 0,1 до 10,0 от 0,1 до 50,0	от 0,1 до 15,0 от 0,1 до 50,0	от 0,1 до 16,0 от 0,02 до 160,00 17,5
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм			0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %	±10
Относительное СКО результатов измерений, %, не более	7		6
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм	-		от –80 до +80
Радиус кривизны щупа, мкм	10	10	5
Измерительное усилие, мН	16	50	4
Отсечка шага, мм	0,25; 0,8; 2,5
Длина оценки	12,5 мм	1,25; 4,0 мм	от 1 до 5 длин отсечки шага
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм	0,135 0,5 1,0

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Автоотключение прибора, мин.	5	10
Питание	4 x 1,5 V батареи или аккумуляторы тип АА	Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель	Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа
Длительность непрерывной работы, ч	≥10	≥13	≥20
Габаритные размеры (длина × ширина × высота), мм, не более	80×30×128	70×24×106	141×55×40
Масса, г, не более	280	200	400
Условия эксплуатации:
Температура окружающей среды, °С	0…+50	–20…+50	–20…+40
Относительная влажность воздуха, %	30…80	30…90
Срок службы, лет, не менее	5
