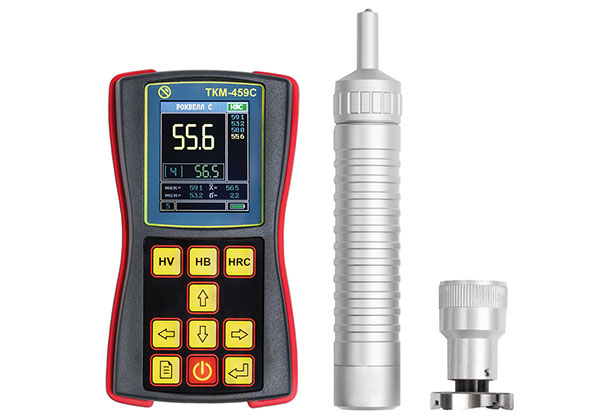

ТКМ-459С твердомер ультразвуковой

info@ndt-club.com
+7 (495) 963-25-00
  • images/all/24/68/big/img_13.jpg

    1

    ТКМ-459 твердомер
  • images/all/24/68/big/img_15.jpg

    1

    ТКМ-459 твердомер
  • images/all/24/68/big/img_17.jpg

    1

    ТКМ-459 твердомер
  • images/all/24/68/big/img_21.jpg

    1

    ТКМ-459 твердомер

В НАЛИЧИИ НА СКЛАДЕ. ОТГРУЗКА В ДЕНЬ ОПЛАТЫ
ЦЕНА: 61 700 руб.


Новый высокоточный твердомер ТКМ-459С является представителем последнего поколения измерительных приборов неразрушающего контроля.
Прибор предназначен для оперативного измерения твердости металлов и металлических изделий (в т. ч. поверхностно упрочнённых слоев — цементация, азотирование, закалка ТВЧ и др.).
Измерения производятся в основных единицах твердости HRC, HB, HV. Так же возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

КОМПЛЕКТАЦИИ:

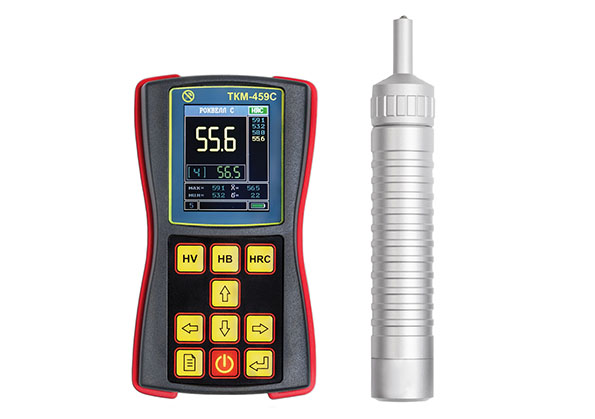

ТКМ-459С БАЗОВЫЙ КОМПЛЕКТ

61 700 РУБ

Электронный блок твердомера ТКМ459С с установленным аккумулятором

Датчик типа "А" (штатный датчик, нагрузка - 50Н)

Соединительный кабель твердомер-датчик

Зарядное устройство

Кабель для подключения к ПК

Программное обеспечение для ПК на CD

Чехол

Манжета для закрепления твердомера на руке оператора

Сумка для переноски и хранения

Документация и свидетельство о поверке



КОНСТРУКЦИЯ ДАТЧИКА ТКМ-459М/ТКМ-459С:

Функционально датчик твердомера ТКМ-459М/ТКМ-459С состоит из корпуса и защитной насадки. Внутри корпуса расположен стальной стержень с алмазным наконечником, поджатый силовой пружиной, и концевой выключатель, дающий при замыкании команду на старт измерений резонансной частоты (несущей информацию о твердости изделия). Со стержнем соединены пьезопластины, служащие для возбуждения колебаний и приема колебаний стержня. Насадка служит для защиты стержня от перегрузки и касания стержня посторонним предметом или рукой пользователя во время проведения измерения. При измерении твердости в особо труднодоступных  местах  допустимо  снятие  защитной насадки.

Вместо защитной насадки может устанавливаться насадка типа «U-459». Для обеспечения оптимальных условий измерений на изделиях, в составе твердомеров могут использоваться      дополнительные датчики с различными габаритами и номинальными (типовыми) нагрузками, при создании которой производится автоматический замер твердости. Нагрузка определяется номинальной жесткостью силовой пружины.

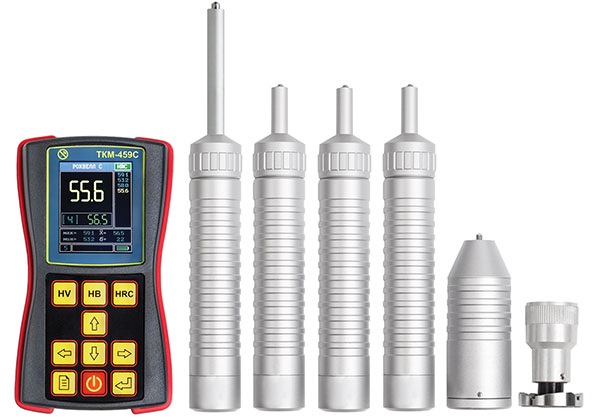

Дополнительные принадлежности к твердомеру ТКМ459С:

Наименование / цена

Нагрузка

Длина,  мм

Диаметр,  мм

Применение

Датчик «А»



24 700 руб.

50Н (5 кг)

145

26

решение основной массы задач контроля

Датчик «Н»



25 900 руб.

10Н (1 кг)

145

26

контроль твердости гальванических покрытий (хром и другие)

Датчик «С»



27 700 руб.

100Н (10 кг)

145

26

контроль изделий с плохо подготовленной поверхностью

Датчик «К»



53 700 руб.

50Н (5 кг)

76

36

контроль внутри труб и в труднодоступных местах

Датчик «AL»



58 700 руб.

50Н (5 кг)

176

26

контроль твердости в труднодоступных местах (длина наконечника 53 мм)

Кабель соединительный



5 170 руб.



900 мм



Кабель соединительный ТКМ459 - датчик

Насадка U-459



10 300 руб.



50 мм

21 мм

насадка для позиционирования датчика на криволинейных поверхностях

Штатив



13 700 руб.







Штатив для позиционирования датчика твердомеров серии ТКМ459



ДЕМОНСТРАЦИЯ: ВЫ МОЖЕТЕ ПРИЕХАТЬ В ОФИС И ПОСМОТРЕТЬ ТКМ-459С В ДЕЙСТВИИ

Особенности твердомера ТКМ459С:
• Ударопрочный прорезиненный корпус электронного блока обеспечивает защиту от пыли, влаги и механических воздействий
• Яркий цветной графический OLED дисплей, сохраняющий эксплуатационные характеристики при отрицательных температурах
• Система статистической обработки результатов измерений, разработанная как для контроля в производственных условиях, так и для проведения экспериментальных работ
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Программирование дополнительных калибровок с использованием не более чем двух контрольных образцов
• Программирование пользователем дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов
• Сигнализация выхода результата измерения за установленные пределы
• Интуитивно понятный графический интерфейс
• Гибкая организация памяти для записи результатов измерений
• Контроль в пазах и глухих отверстиях от 5 мм, а также изделий сложной конфигурации
• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
• Малое влияние отклонения датчика от нормали к контролируемой поверхности
• Сверхмалая площадь зоны контроля — от 1 мм
• Контроль твердости тонких упрочняющих покрытий — цементация, азотирование, закалка ТВЧ и др.


Области применения
• Контроль углеродистых и конструкционных сталей
• Контроль упрочняющих и др. слоев на стальных изделиях (цементация, азотирование, закалка ТВЧ и др.)
• Контроль жаропрочных, коррозионно-стойких, нержавеющих и др. сталей
• Контроль цветных металлов и сплавов
• Контроль наплавок и гальванических покрытий (хром и др.)
• Контроль специализированных чугунов
• Контроль изделий из мелкозернистых материалов при локальном исследовании свойств материалов

Обработка в процессе измерений
• Вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
• Вычисление среднеквадратичного отклонения
• Вычисление максимума и минимума в серии замеров
• Демонстрация всех результатов замеров в серии

 Технические характеристики твердомера ТКМ 459С

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

Диапазон измерений твердости по основным шкалам

по Бринеллю

90 - 450 НВ

по Роквеллу С

20 - 70 HRC

по Виккерсу

240 - 940 HV

Пределы абсолютной погрешности при измерении твердости по основным шкалам:

по Бринеллю

в диапазоне (90...150) НВ

±10 НВ

в диапазоне (150...300) НВ

±15 НВ

в диапазоне (300...450) НВ

±20 НВ

по Роквеллу С

±2 HRC

по Виккерсу

в диапазоне (240...500) HV

±15 HV

в диапазоне (500...800) HV

±20 HV

в диапазоне (800...940) HV
