Устройство намагничивающее МД-7 на постоянных магнитах для намагничивания отдельных участков деталей и изделий из ферромагнитных материалов при контроле магнитопорошковым методом способом приложенного поля. МД-7/МД-7К обеспечивает выявление поверхностных (трещин, волосовин, плен, закатов и т.п.) и подповерхностных (пор, немагнитных включений и т.п.) дефектов металла в объектах контроля толщиной не более 25 мм, выполненных из магнитомягких материалов (с коэрцитивной силой Нс<10 Асм).

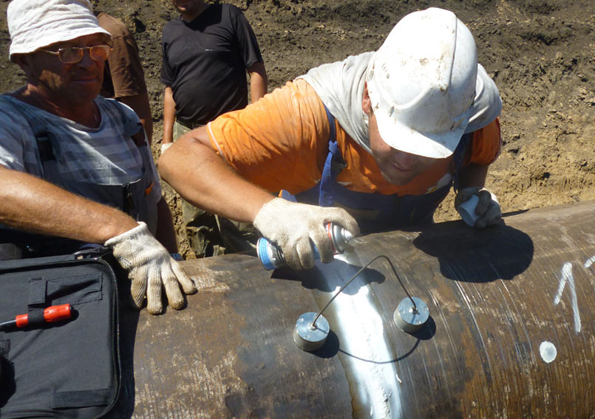

Устройство состоит из двух магнитных блоков, соединенных при помощи винтов шарнирным магнитопроводом, также в комплекте есть гибкий магнитопровод. В комплектации МД-7 есть сменные полюсные наконечники. Сменные полюсные наконечники устанавливаются в проушины магнитных блоков и фиксируются винтами. Устройство может применяться в машиностроении, металлургической промышленности, на всех видах транспорта и энергетике для контроля изделий основного производства и технологического оборудования. МД-7/МД-7К обеспечивает выявление поверхностных (трещин, волосовин, плен, закатов и т.п.) и подповерхностных (пор, немагнитных включений и т.п.) дефектов металла в объектах контроля толщиной не более 25 мм, выполненных из магнитомягких материалов (с коэрцитивной силой Нс<10 Асм). Устройство выпускается в двух модификациях:
МД-7 с полюсными наконечниками
МД-7К без полюсных наконечников
МД-7К НАМАГНИЧИВАЮЩЕЕ УСТРОЙСТВО БАЗОВЫЙ КОМПЛЕКТ |
|
54 000 руб. |
|
Намагничивающее устройство с жестким шарнирным магнитопроводом - 1 шт. |
|
Тросовая перемычка – 1 шт. |
|
Тест-образец – 1 шт. |
|
Лупа – 1 шт. |
|
Отвертка – 1 шт. |
|
Средства для проведения МПК – 1 шт. |
|
Сумка для переноски – 1 шт. |
|
Паспорт, Методика проверки работоспособности |
МД-7 НАМАГНИЧИВАЮЩЕЕ УСТРОЙСТВО БАЗОВЫЙ КОМПЛЕКТ |
|
63 350 руб. |
|
Намагничивающее устройство с жестким шарнирным магнитопроводом - 1 шт. |
|
Сменные полюсные наконечники - 6 шт. |
|
Тросовая перемычка – 1 шт. |
|
Тест-образец – 1 шт. |
|
Лупа – 1 шт. |
|
Отвертка – 1 шт. |
|
Средства для проведения МПК – 1 шт. |
|
Сумка для переноски – 1 шт. |
|
Паспорт, Методика проверки работоспособности |
|
Напряженность магнитного поля в центре между полюсами |
не менее 400 А/см |
|
Расстояние между полюсами |
не менее 60 мм |
|
Электрическое питание |
отсутствует |
|
Диапазон рабочих температур |
от - 10 до + 50 °С |
|
Габаритные размеры МД-7 МД-7К |
180x60x105 мм 180x60x90 мм |
|
Масса |
не более 3 кг |
