UNISCOPE акустико-эмиссионная система двухканальная

UNISCOPE | ЮНИСКОП акустико-эмиссионная система двухканальная

UNISCOPE двухканальная портативная акустико-эмиссионная система, которая опционально может быть укомплектована дополнительным блоком акустического течеискателя (поставляется опционально, при непосредственном вмешательстве в электронику прибора и программное обеспечение на базе производителя)
Система UNISCOPE блочная, то есть при желании можно приобрести отдельные блоки и прошивку прибора, которая необходима для решения тех или иных задач. Но в первую очередь это акустико-эмиссионная система. Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой двухканальный прибор регистрации АЭ-импульсов с возможностью линейной локации источников.

Ключевое преимущество системы UNISCOPE:

В отличие от многих других методов неразрушающего контроля (например, ультразвука), которые ищут уже существующие дефекты, АЭ-метод с прибором ЮНИСКОП позволяет в реальном времени слушать процесс роста дефектов под воздействием нагрузки. Это делает его незаменимым для испытаний под давлением и мониторинга напряженных конструкций.

UNISCOPE: особенности системы

• Малый вес и максимальное удобство при работе в полевых условиях
• Надежная защита от неблагоприятных внешних факторов
• Приспособленность к отрицательным температурам
• Современный уровень аппаратно-программного обеспечения
• Расширенный функционал прибора за счет использования внешних измерительных блоков, для решения разнообразных задач
• Графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой
• Возможность хранение больших объемов данных на легкодоступных съемных носителях информации
• Продолжительное время работы от двух встроенных аккумуляторов
• Интегральность метода АЭ, которая заключается в том, что, используя один или несколько датчиков, установленных неподвижно на поверхности объекта, можно проконтролировать весь объект целиком (100% контроль). Это свойство метода акустической эмиссии особенно полезно при исследовании труднодоступных (не доступных) поверхностей контролируемого объекта
• Обнаружение и регистрация развивающихся дефектов, что дает возможность классифицировать дефекты по степени их опасности (влияние на прочность) для контролируемого объекта
• Оптимальное соотношение эффективность стоимость

UNISCOPE: принцип действия

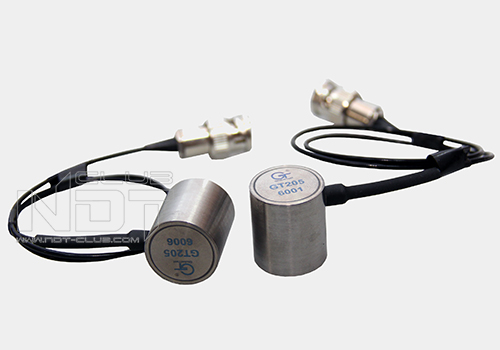

Улавливание сигнала: Специальный датчик (пьезоэлектрический преобразователь), установленный на объекте контроля (например, сосуд под давлением, мост, труба), улавливает высокочастотные звуковые волны (ультразвук), которые возникают внутри материала при его деформации или появлении/развитии дефектов (трещины, коррозия и т.д.). Это и есть акустическая эмиссия — "крик" материала под нагрузкой.

Преобразование и усиление: Датчик преобразует механические колебания в электрический сигнал. Этот слабый сигнал поступает в прибор, где он усиливается и фильтруется от посторонних шумов.

Цифровая обработка и анализ: Прибор оцифровывает сигнал и в реальном времени анализирует его по множеству параметров:

• Амплитуда (сила сигнала)
• Энергия
• Длительность
• Частота
• Время прихода на разные датчики (для локации)

Локализация и интерпретация: Сравнивая время прихода одного и того же АЭ-сигнала на разные датчики, встроенное программное обеспечение точно вычисляет координаты источника этого сигнала (место дефекта) по триангуляции.

Отображение результата: Оператор видит результаты на экране прибора или компьютера в виде карты расположения датчиков и активных источников эмиссии. Это позволяет оценить опасность и активность дефектов и принять решение о дальнейшей эксплуатации объекта.

UNISCOPE: режимы работы системы

На данный момент прибор имеет техническую возможность работать в двух режимах, это акустико-эмиссионные измерения и режим течеискания

Выбор режима производится при включении прибора из главного меню:

Режим акустико-эмиссионных измерений: Неразрушающий контроль промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности в процессе эксплуатации

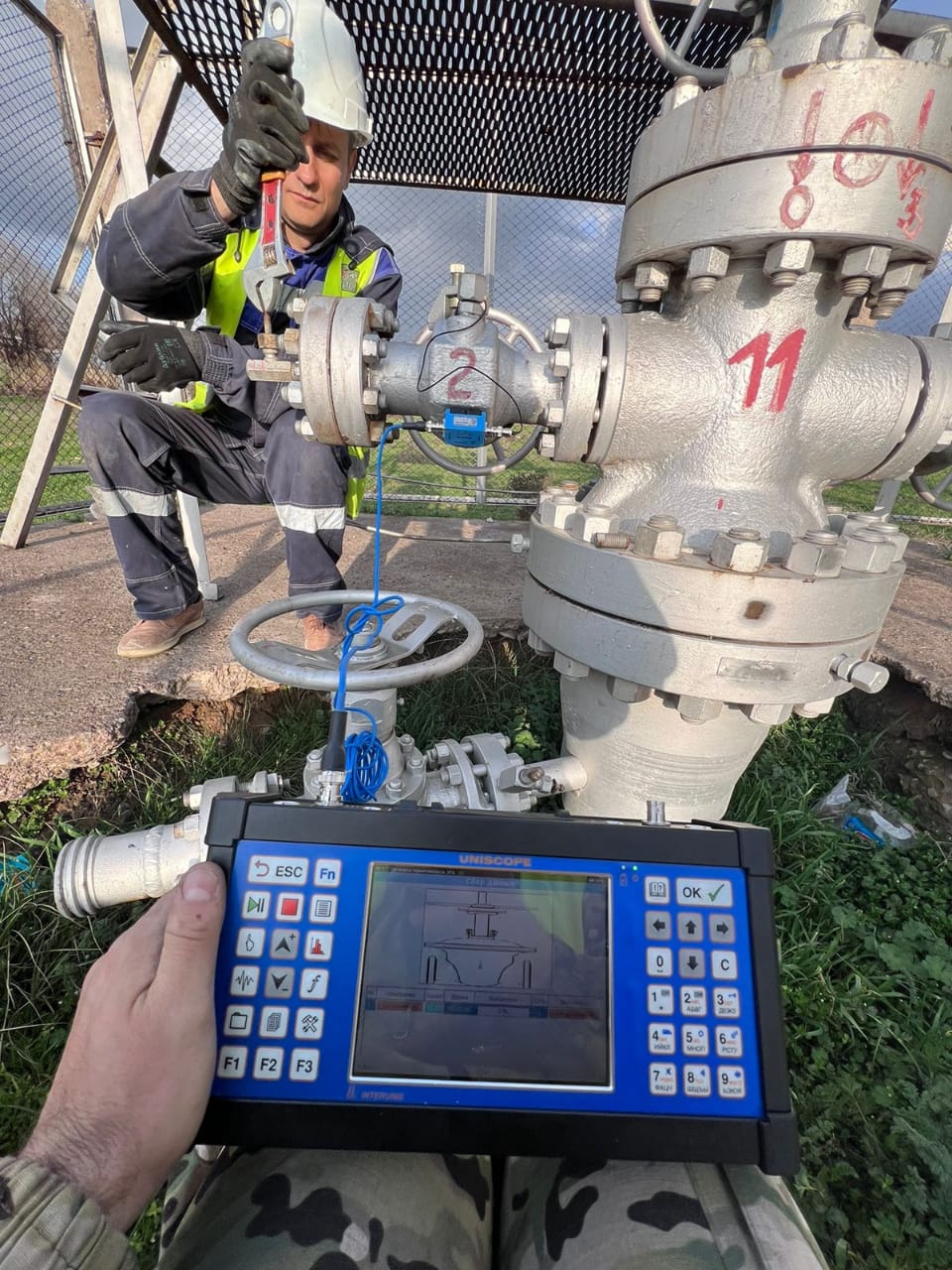

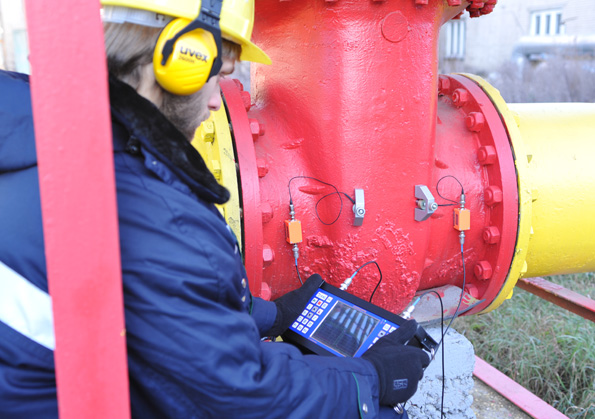

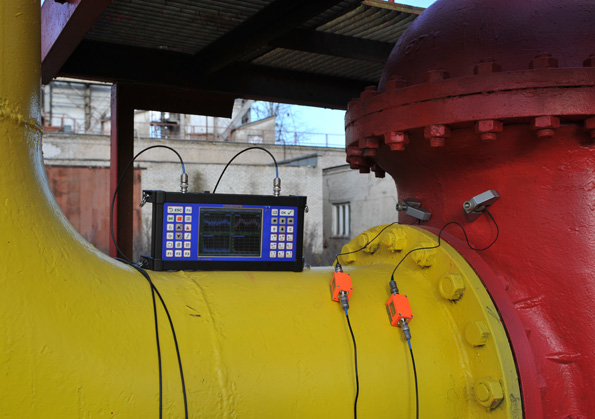

Режим течеискания: Выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки. Режим также выбирается при включении прибора из основного меню (Проверка герметичности ЗРА), при условии что UNISCOPE был приобретен с функцией течеискателя. При этом в прибор заложены типовые схемы ЗРА и на схеме показываются варианты установки преобразователей.

UNISCOPE: параметры электронного блока системы

UNISCOPE: аналоговый канал регистрации для подключения датчиков АЭ или вибропреобразователей

UNISCOPE: цифровой канал регистрации для подключения внешних блоков

UNISCOPE: внешний блок параметрических измерений

UNISCOPE: тензометрический усилитель

* - характеристики тензометрического усилителя MC3

UNISCOPE: режим течеискания
