КРОПУС

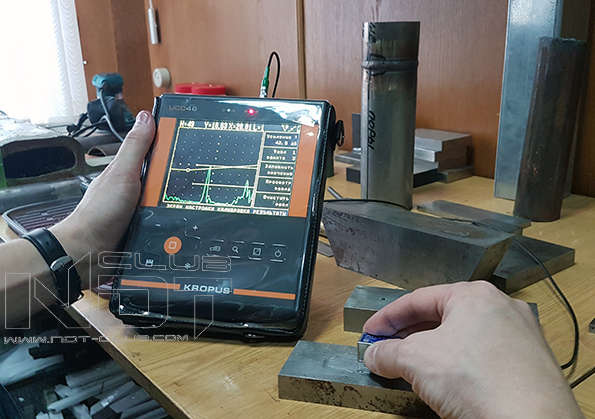

УСД-46 новый универсальный ультразвуковой дефектоскоп идеально подходит для полевой работы. УСД-46 пришел на смену проверенному временем дефектоскопу УД2В-П46, который зарекомендовал себя с лучшей стороны, как «рабочая лошадка» своей надежностью и безотказностью в работе. Дефектоскоп легок в настройке и работе, обладает всеми функциями необходимыми для контроля сварных соединений.
УСД-46 аттестован в Госстандарте России (сертификат RU.C.27.003.A №33993), зарегистрирован в Государственном реестре средств измерений под №17498-03 и допущен к применению в Российской Федерации и странах СНГ.
КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА УСД-46
- Большой, высококонтрастный и легко читаемый под любым углом морозостойкий TFT-дисплей 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- Компактный корпус из ABS пластика
- Пленочная удобная клавиатура
- Вес 870 гр с аккумуляторами
- Литий-полимерный мощный аккумулятор со временем автономной работы до 12 часов

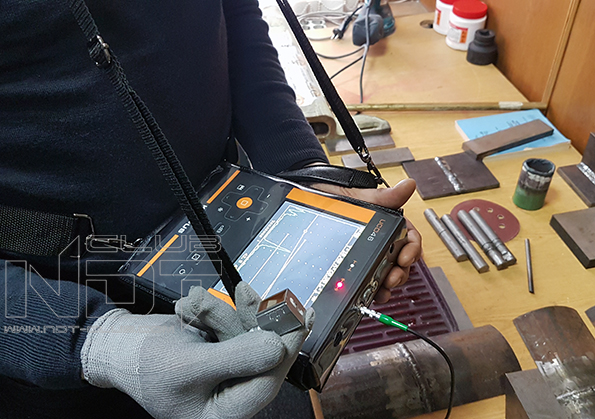

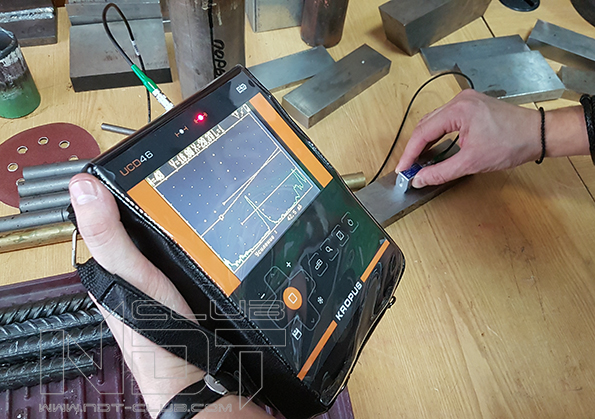

- Защитный чехол для работы в полевых условиях с креплением на корпусе оператора и со специальным креплением на руке
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УСД-46 УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА

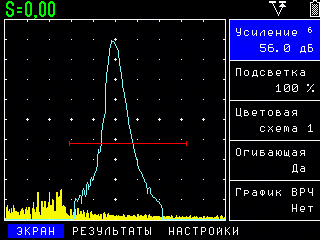

- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Автоматическая калибровка по стандартным образцам СО-3, V-2 и аналогичным
- Одновременное измерение амплитуды и координат положения максимума сигнала
- Возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП

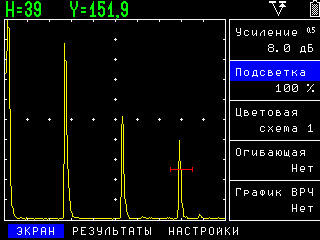

- «Заморозка» А-сигнала - оцифровка сигнала не в экранном разрешении, а с максимальной для установленного частотного диапазона точностью. Фиксация, заморозка и последующая работа с сигналом: можно изменять развертку, вводить задержку, пользоваться масштабированием сигнала в А-зоне ("электронная лупа"), менять положение зон контроля, работать с отсечкой и прочими параметрами, сохранять результат
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.01
- Память настроек: 100 настроек с А-сигналом и возможностью ввода названия настройки с клавиатуры
- Память результатов: 1000 (50 файлов по 25) протоколов контроля, состоящих из А-сигнала, огибающей, результата измерения, даты, времени и названия протокола
- Интерфейс USB для передачи А-разверток, параметров работы и результатов измерений на ПК
- Протоколирование УЗ контроля на ПК - конструктор протоколов любого вида. Протокол состоит из А-сигнала, цифрового значения результата измерения (амплитуда и координаты и прочее), всех параметров работы прибора, даты, времени и имени результата, вводимого с клавиатуры прибора. Все результаты могут просматриваться и переименовываться в дальнейшем, как в самом дефектоскопе, так и с помощью программного обеспечения на компьютере

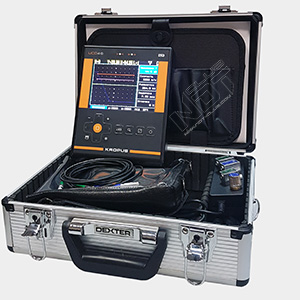

УСД-46 УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП БАЗОВЫЙ КОМПЛЕКТ |
|
Электронный блок УСД-46 со встроенным Li-Pol аккумулятором |
|
Блок питания сетевой 15В / 220В |
|
Защитный чехол с блендой и креплением на корпусе оператора |
|
Кабель Lemo00-Lemo00 1,5 м – 2 шт |
|
Преобразователь ультразвуковой П111-2,5-К12 |
|
Преобразователь ультразвуковой П112-5,0-12/2 |
|
Преобразователь ультразвуковой П121-2,5-65 |
|
Преобразователь ультразвуковой П121-5,0-70 |
|
Кабель USB для связи с ПК |
|
Программное обеспечение на CD-диске |
|
Кейс для переноски |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
|
[При заказе можно заменить любой из 4-х пэп по вашему усмотрению] [В комплектацию в качестве бонуса входит подставка для прибора] |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА УСД-46
|
Развертка |
мин.: 0 -22 мм (сталь); 0 - 7,5 мкс |
|
Диапазон скоростей |
1000 - 9999 м/с |
|
Задержка |
от -0,5 мкс до 994.5 мкс |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
|
Входной импеданс |
50 ом / 600 Ом |
|
Зондирующий импульс
|
радиоимпульс, амплитудой 200 В, |
|
Частота повторений ЗИ |
до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц |
|
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
|
Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|

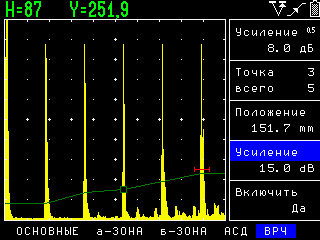

Временная Регулировка Чувствительности (ВРЧ)
|
диапазон до 90 дБ, 10 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК)
|
построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
|
Детектирование
|
положительная или отрицательная полуволна, |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля
|
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД
|
дефект в первой зоне, |
|
Измерение временных интервалов
|
от 0 до первого сигнала в зоне или между |
|
Разрешающая способность
|
3.125, 6.25, 12.5 или 25 нс в зависимости |
|
Измерение амплитуды
|
в процентах от высоты экрана, |
|
Дисплей
|
цветной TFT с регулируемой подсветкой, |
|
А-сигнал
|
80 x 70 мм 220 x 200 точек в режиме настройки 115 х 85 мм 320 х 240 точек в полноэкранном режиме |
|
Память
|
100 настроек с А-сигналом и названием 100 настроек типовых преобразователей |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
Lemo 00 |
|
Аккумуляторы |
встроенный Li-Pol, 11В, 5А/ч |
|
Время работы |
до 12 часов |
|
Питание |
внешний блок питания 220 В AC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
|
Вес |
0,87 кг |
