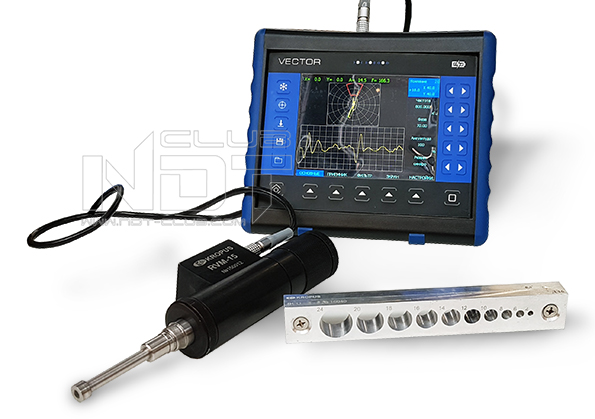

ВЕКТОР-50 новый универсальный вихретоковый дефектоскоп - предназначен для контроля металлов, углепластиков и композитов на предмет наличия дефектов: обнаружение поверхностных и подповерхностных трещин, нарушений сплошности и однородности.
Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.
Базовая комплектация Вектор-50:
• Электронный блок дефектоскопа Вектор-50 со встроенным Li-ion аккумулятором
• Блок питания сетевой 18В / 220В
• Преобразователь параметрический ПВР-1 (1 МГц)
• Преобразователь низкочастотный ПВД-1 (20 кГц)
• Кабель USB для связи с ПК
• Защитный чехол с блендой и креплением на корпусе оператора
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
• Кейс для переноски
При подключении дополнительных преобразователей, не входящих в базовый комплект, прибор Вектор 50 становится действительно универсальным оборудованием способным решать самые разнообразные задачи:
- Измерение толщины защитных покрытий (при соответствующей калибровке)
- Контроль сварных соединений на предмет поиска трещин выходящих на поверхность
- Измерение глубины поверхностных трещин в металлах (при соответствующей калибровке)
- Измерение электропроводности цветных металлов
- Поиск дефектов при помощи динамических (роторных) преобразователей
- Контроль композитных материалов и поиск расслоений импедансными преобразователями
- Контроль углепластиков
Примеры экранов Вектор-50:
Особенности Вектор-50:
• Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
• Отдельное усиление по осям X и Y
• Режим синхронизации для работы с вихретоковыми роторными преобразователями
• Две настраиваемые зоны АСД: коробка и сегмент
• Различные режимы отображения сигнала
• Отлично читаемый на солнечном свету TFT экран
• Морозоустойчивое (от -30º С) исполнение
• Различные виды зон АСД с задаваемой логикой определения дефекта
• Запоминание большого количества настроек и результатов контроля
• Питание от литий-ионных аккумуляторов
• Встроенное зарядное устройство
|
Диапазон регулировки усиления |
от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
|
Диапазон регулировки предварительного усилителя |
от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
|
Диапазон изменения частоты |
от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц |
|
Регулировка амплитуды возбуждения преобразователя |
12.5%, 25%, 50%, 100% |
|
Диапазон изменения фазы вектора |
0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. |
|
Фильтр НЧ |
регулируемый от 5 до 1000 Гц |
|
Фильтр ВЧ |
регулируемый от 2,5 до 500 Гц |
|
Режим работы |
стандартный, синхро-режим, частотное сканирование |
|
Вид графика |
XY, XY+YT, XY+AT, YT, YT+XT |
|
След сигнала |
0-30 сек, с шагом 1 сек |
|
Зоны АСД |
коробка, сегмент |
|
Режимы АСД |
дефект в зоне, дефект вне зоны |
|
Типы вывода на экран |
вектор, точка |
|
Типы преобразователей |
дифференциальный, абсолютный, роторный |
|
Память настроек |
100 настроек |
|
Память результатов |
500 протоколов контроля |
|
Экран |
цветной TFT 640х480 с регулируемой яркостью и |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
1 x Lemo1B + 1 x Lemo0B |
|
Время работы |
10 часов от аккумуляторов |
|
Внешнее питание |
блок питания от сети 220 В, 50Гц AC |
|
Напряжение питания |
18V/3,5A DC |
|
Диапазон рабочих температур |
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Масса |
1,5 кг с аккумуляторами |
