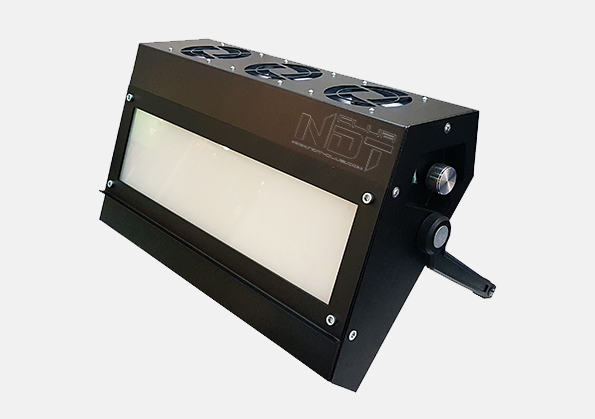

Светодиодный негатоскоп предназначен для просмотра и расшифровки промышленных рентгенографических проявленных снимков на пленке различных типов и размеров. Прибор используется в стационарных и передвижных лабораторих неразрушающего контроля. В отличие от ламповых негатоскопов, прибор включается мгновенно и не требует предварительного прогрева для выхода на нужную яркость. Негатоскоп X-LED подходит под все современные мировые стандарты и требования для расшифровки промышленных рентгеновских снимков. X-LED имеет ручку регулировки угла наклона, что удобно при просмотре снимков.
В негатоскопе X-LED используются брендовые светодиодные матрицы очень высокой светоотдачи, что позволило добиться реальной яркости до 115 000 кд/м². При этом погрешность в равномерности свечения не превышает 3%. Благодаря новейшим микрокомпонентам прибор обладает компактными размерами, но не в ущерб размерам просмотрового окна: 400х100 мм.
Негатоскоп состоит из корпуса, подключаемой педали для включения светодиодов негатоскопа и сменных рамок-масок - в комплекте 4 шт. Источником света являются светодиоды, расположенные в отражателе параллельно просмотровому экрану. Пускорегулирующие электронные элементы обеспечивают зажигание светодиодов и регулировку их яркости.
На верхней панели корпуса находятся вентиляторы охлаждения, на задней панели предохранитель и разъемы подключения педали и сетевого кабеля. Для полноценной работы негатоскопа следует подключить кабель электропитания и педаль в соответствующие разъемы на задней панели негатоскопа и подключить негатоскоп к сети.

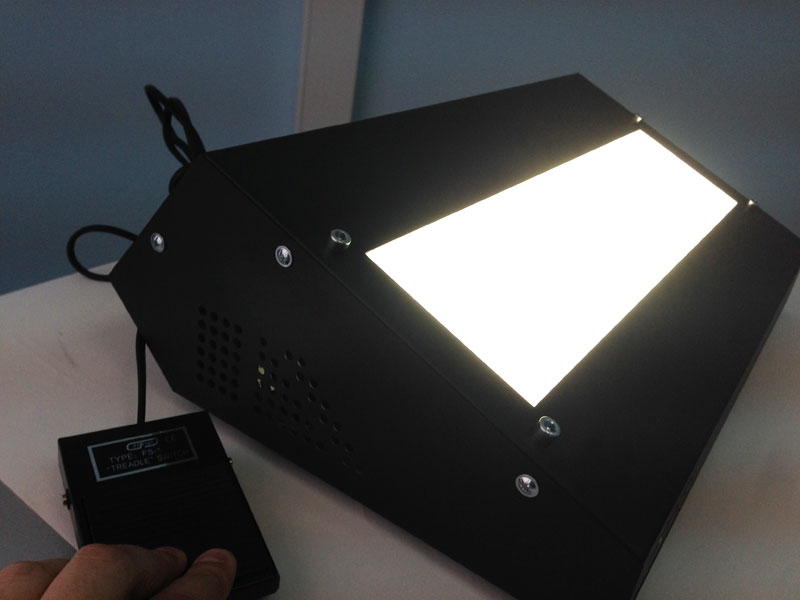

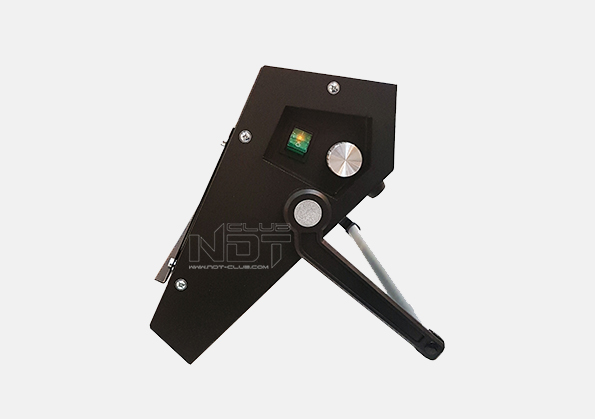

На правой боковой панели корпуса негатоскопа располагается сетевой переключатель, при его включении начинают работать вентиляторы, просмотровый экран при этом выключен. Зажигание светодиодов происходит при нажатии педали, необходимая яркость экрана устанавливается ручкой регулятора на боковой панели, при этом педаль переключателя должна быть нажата.
Радиографический снимок просматривают, располагая его на матовом стекле экрана, используя специальные рамки-маски, ограничивающие активную площадь экрана.
X-LED негатоскоп светодиодный базовая комплектация |
|
Негатоскоп X-LED с ручкой регулировки угла наклона |
|
Рамка-маска 400х100 мм |
|
Рамка-маска 300х80 мм |
|
Рамка-маска 150х80 мм |
|
Рамка-маска с круглым отверстием 40 мм |
|
Педаль-выключатель |
|
Кабель сетевой |
|
Паспорт |
|
Размеры просмотрового экрана, мм: |
400х100 |
|
Максимальная плотность просматриваемого снимка, Б: |
4.5 |
|
Неравномерность яркости просмотрового экрана, %: |
не более 3 |
|
Максимальная яркость просмотрового экрана; кд/м2: |
115 000 |
|
Диапазон регулировки яркости, кд/м2: |
от 5 000 до 115 000 |
|
Напряжение питания (сеть переменного тока), В/Гц: |
220/50 |
|
Потребляемая мощность, Вт: |
не более 200 |
|
Габаритные размеры, мм: |
не более 450х300х140 |
|
Масса, кг: |
не более 5,4 |
