Арсенал 160НС направленный рентгеновский аппарат

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 31.03.2023
  • images/all/24/417/big/img_13.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_15.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_17.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_19.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_21.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_23.jpg

    1

    Арсенал 160НС рентгеновский аппарат
  • images/all/24/417/big/img_25.jpg

    1

    Арсенал 160НС рентгеновский аппарат

СТОИМОСТЬ:
1 395 000 руб.


ПОСТАВКА 5-10 ДНЕЙ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ:


АРСЕНАЛ 160НС малогабаритный направленный рентгеновский аппарат постоянного потенциала, северного исполнения – вес моноблока 5 кг. Рентгенаппарат предназначен для радиографического контроля качества сварных соединений трубопроводов, резервуаров газовой, нефтяной, химической промышленности, корпусов морских и речных судов и т.д. Толщина просвечивания по стали  до 35 мм.

РУЧКА на моноблок представленная на фото в базовый комплект НЕ ВХОДИТ и поставляется дополнительно

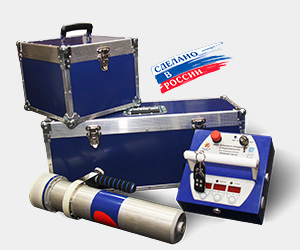

АРСЕНАЛ 160НС НАПРАВЛЕННЫЙ РЕНТГЕНОВСКИЙ АППАРАТ БАЗОВЫЙ КОМПЛЕКТ

Моноблок АРСЕНАЛ 160НС

Блок питания и управления (герметичное исполнение)

Пульт-брелок радиоуправления – 2 шт.

Морозостойкий кабель моноблока длиной 5 м

Морозостойкий сетевой кабель питания 220 В (длиной 2 м) с евровилкой

Транспортные кейсы (кейс под моноблок, кейс под пульт управления)

Комплект из двух ключей замка безопасности

Комплект эксплуатационной документации



ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ К РЕНТГЕНОВСКИМ АППАРАТАМ АРСЕНАЛ

НАИМЕНОВАНИЕ

ПРИМЕЧАНИЕ

Блок преобразователя 12/24В в морозостойкий, в герметичном корпусе

с сильноточными проводами длиной 3 м с "крокодилами", для питания от автомобильного аккумулятора 12В.

Адаптер 24/31В в герметичном корпусе

с сильноточными проводами длиной 1 м с "крокодилами", для питания от автомобильного аккумулятора 24В.

Кабель моноблока (моноблок-БПУ), 5 м, морозостойкий



Кабель моноблока (моноблок-БПУ), 20 м, морозостойкий



Кабель моноблока (моноблок-БПУ) со световой индикацией, 20 м, морозостойкий



Кабель моноблока (моноблок-БПУ), 25 м, морозостойкий



Кабель сетевой, 2м, морозостойкий

с вилкой

Источник автономного питания (ИАП) со встроенным зарядным ус-вом  (18 Ач ) в комплекте с кабелем



Морозостойкий кабель питания ИАП длиной 1м, 24В



Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС с лазерным центратором



Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС

сужение диаграммы излучения

Коллиматорная муфта моноблока  АРСЕНАЛ 200ПС



Магнитное ус-во крепления моноблока АРСЕНАЛ 160НС, 200НС на трубу



Ременное ус-во крепления на трубу с кронштейном моноблока для аппарата "АРСЕНАЛ 160, 200

от 400 до 780

Цепное устройство крепления аппарата на трубы малого диаметра Ø20-159

цепная

Приспособление Паук 3М/А200 для Арсенал 200

Магнитное крепление типа Паук с изменяемым фокусным расстоянием

Съемная ручка моноблока АРСЕНАЛ 160 НС, 200НС



Устройство автономного охлаждения для аппарата



Фотоштатив с магнитными опорами, кольцами и ручкой для аппарата АРСЕНАЛ 160, АРСЕНАЛ 200



Заглушка технологическая для аппарата АРСЕНАЛ 160, АРСЕНАЛ 200

в комплект не входит

Внутритрубная тележка для труб Ø 159-820 мм зонтичного типа в футляре



Внутритрубная телега для труб Ø 1020-1420 мм в комплекте с 2-мя ИАП (18 Ач)




Преимущества  РЕНТГЕНОВСКИХ АППАРАТОВ АРСЕНАЛ 160НС:

  • Высокое качество рентгеновских снимков
  • Малый вес – вес моноблока 5 кг
  • Масляная система охлаждения -  Внутри моноблока находится помпа, которая интенсивно перемешивает масло и обеспечивает охлаждение рентгеновской трубки
  • Высокая производительность
  • Надежная работа в условиях крайнего севера - Рабочая температура окружающей среды до – 45 ⁰С
  • Радиоуправление – управление экспозицией с брелока радиоуправления
  • Гарантийный срок 2 года
  • Российское производство

    Технические характеристики РЕНТГЕНОВСКОГО аппарата АРСЕНАЛ 160НС

Максимальная толщина просвечивания по стали

35 мм

Производительность

30-40 стыков в смену в условиях трассы

Напряжение на аноде

50-160 кВ

Ток рентгеновской трубки

0,1-3,0 мА

Мощность на аноде

5-300 Вт

Фокусное пятно

0,8×0,8 мм

Время экспозиции

1-999 сек

Время задержки экспозиции

30-120 сек

Диаграмма излучения

80×100 угл. град.

Дальность действия радиоуправления

75 м

Напряжение питания

постоянное - 12 В, 24 В,
переменное - 110-240 В, 50Гц

Мощность потребления от источника питания

450 Вт

Вес моноблока

5 кг

Вес блока питания и управления

4,5 кг

Габаритные размеры моноблока

120×508 мм

Габаритные размеры блока питания и управления

283×283×57 мм

Рабочая температура окружающей среды

-45 ... +45 °С
