АРСЕНАЛ 200НС направленный рентгеновский аппарат постоянного потенциала (северное исполнение до - 40 °С, 200 кВ/3мА) - предназначен для радиографического контроля сварных соединений трубопроводов, резервуаров, корпусов судов и тп.

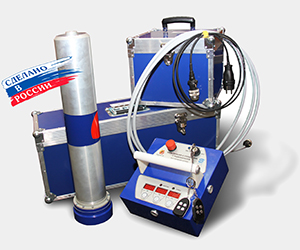

АРСЕНАЛ 200НС НАПРАВЛЕННЫЙ РЕНТГЕНОВСКИЙ АППАРАТ БАЗОВЫЙ КОМПЛЕКТ |
|
Моноблок АРСЕНАЛ 200НС |
|
Блок питания и управления (герметичное исполнение) |
|
Пульт-брелок радиоуправления – 2 шт. |
|
Морозостойкий кабель моноблока длиной 5 м |
|
Морозостойкий сетевой кабель питания 220 В (длиной 2 м) с евровилкой |
|
Транспортные кейсы (кейс под моноблок, кейс под пульт управления) |
|
Комплект из двух ключей замка безопасности |
|
Комплект эксплуатационной документации |
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ К РЕНТГЕНОВСКИМ АППАРАТАМ АРСЕНАЛ |
||
|
НАИМЕНОВАНИЕ |
ЦЕНА, руб. |
ПРИМЕЧАНИЕ |
|
Блок преобразователя 12/24В в морозостойкий, в герметичном корпусе |
40500 |
с сильноточными проводами длиной 3 м с "крокодилами", для питания от автомобильного аккумулятора 12В. |
|
Адаптер 24/31В в герметичном корпусе |
36 000 |
с сильноточными проводами длиной 1 м с "крокодилами", для питания от автомобильного аккумулятора 24В. |
|
Кабель моноблока (моноблок-БПУ), 5 м, морозостойкий |
15 000 |
|
|
Кабель моноблока (моноблок-БПУ), 20 м, морозостойкий |
39 000 |
|
|
Кабель моноблока (моноблок-БПУ) со световой индикацией, 20 м, морозостойкий |
45 000 |
|
|
Кабель моноблока (моноблок-БПУ), 25 м, морозостойкий |
49 500 |
|
|
Кабель сетевой, 2м, морозостойкий |
5 100 |
с вилкой |
|
Источник автономного питания (ИАП) со встроенным зарядным ус-вом (18 Ач ) в комплекте с кабелем |
51 000 |
|
|
Морозостойкий кабель питания ИАП длиной 1м, 24В |
7 200 |
|
|
Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС с лазерным центратором |
16 200 |
|
|
Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС |
5 100 |
сужение диаграммы излучения |
|
Коллиматорная муфта моноблока АРСЕНАЛ 200ПС |
11 400 |
|
|
Магнитное ус-во крепления моноблока АРСЕНАЛ 160НС, 200НС на трубу |
36 000 |
|
|
Ременное ус-во крепления на трубу с кронштейном моноблока для аппарата "АРСЕНАЛ 160, 200 |
27 000 |
от 400 до 780 |
|
Цепное устройство крепления аппарата на трубы малого диаметра Ø20-159 |
36 000 |
цепная |
|
Приспособление Паук 3М/А200 для Арсенал 200 |
48 000 |
Магнитное крепление типа Паук с изменяемым фокусным расстоянием |
|
Съемная ручка моноблока АРСЕНАЛ 160 НС, 200НС |
4 500 |
|
|
Устройство автономного охлаждения для аппарата |
21 000 |
|
|
Фотоштатив с магнитными опорами, кольцами и ручкой для аппарата АРСЕНАЛ 160, АРСЕНАЛ 200 |
42 000 |
|
|
Заглушка технологическая для аппарата АРСЕНАЛ 160, АРСЕНАЛ 200 |
5100 |
в комплект не входит |
|
Внутритрубная тележка для труб Ø 159-820 мм зонтичного типа в футляре |
66 000 |
|
|
Внутритрубная телега для труб Ø 1020-1420 мм в комплекте с 2-мя ИАП (18 Ач) |
252 000 |
|
Преимущества РЕНТГЕНОВСКОГО АППАРАТА АРСЕНАЛ 200НС:
• Высокое качество рентгеновских снимков
• Малый вес (вес моноблока 7 кг)
• Удобство в работе и высокая производительность
• Масляная система охлаждения - внутри моноблока находится помпа, которая интенсивно перемешивает масло и обеспечивает охлаждение рентгеновской трубки
Технические характеристики РЕНТГЕНОВСКОГО АППАРАТА АРСЕНАЛ 200НС
|
Максимальная толщина просвечивания по стали |
50 мм |
|
Производительность |
100 снимков в смену. |
|
Напряжение на аноде |
100-200 кВ |
|
Ток рентгеновской трубки |
0,1-3,0 мА |
|
Мощность на аноде |
300 Вт |
|
Фокусное пятно |
2,0х2,0 мм |
|
Время экспозиции |
1-998 сек |
|
Время задержки экспозиции |
0-60 сек |
|
Диаграмма излучения |
40х60 угл. град. |
|
Дальность действия радиоуправления |
75 м |
|
Мощность потребления от источника питания |
450 Вт |
|
Вес моноблока |
8,4 кг |
|
Вес блока питания и управления |
4,9 кг |
|
Габаритные размеры моноблока |
Ø130х510 мм |
|
Габаритные размеры блока питания и управления |
260х260х210 мм |
|
Рабочая температура окружающей среды |
-40 ... +40 °С |
