Аппарат постоянного потенциала (северное исполнение до - 40 °С, 200 кВ/3мА) - предназначен для радиографического контроля кольцевых сварных соединений трубопроводов и резервуаров.

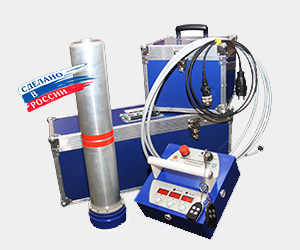

АРСЕНАЛ 200ПС панорамный рентгеновский аппарат с универсальным питанием, северного исполнения с радиоканалом базовый комплект |
|
Моноблок АРСЕНАЛ 200ПС |
|
Блок питания и управления герметичного исполнения в силуминовом корпусе с ручкой с |
|
Пульт-брелок радиоуправления – 2 шт. |
|
Морозостойкий кабель моноблока длиной 5 м |
|
Морозостойкий сетевой кабель питания 220 В (длиной 2 м) с евровилкой |
|
Транспортные кейсы (кейс под моноблок, кейс под пульт управления) |
|
Комплект из двух ключей замка безопасности |
|
Комплект эксплуатационной документации |
|
Наименование |
|
Блок преобразователя 12/24В морозостойкий, в герметичном корпусе (с сильноточными проводами длиной 3 м с "крокодилами", для питания от автомобильного аккумулятора 12 В) |
|
Адаптер 24/31 В в герметичном корпусе (с сильноточными проводами длиной 1 м с "крокодилами" , для питания от автомобильного аккумулятора 24 В) |
|
Блок питания сетевой 220/24В морозостойкий, в герметичном корпусе (только для аппаратов с питанием 24 В) |
|
Кабель моноблока (моноблок-БПУ), 5 м, морозостойкий |
|
Кабель моноблока (моноблок-БПУ), 20 м, морозостойкий |
|
Кабель моноблока (моноблок-БПУ) 20 м, со световой индикацией, морозостойкий |
|
Кабель моноблока (моноблок-БПУ), 25 м, морозостойкий |
|
Кабель сетевой, 2 м, морозостойкий с вилкой |
|
Источник автономного питания (ИАП) со встроенным зарядным устройством (18 Ач ) в комплекте с кабелем |
|
Кабель питания ИАП длиной 1м, 24В, морозостойкий |
|
Лазерный центратор |
|
Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС с лазерным центратором |
|
Коллиматорная муфта моноблока АРСЕНАЛ 160НС, 200НС (сужение диаграммы излучения) |
|
Коллиматорная муфта моноблока АРСЕНАЛ 200ПС |
|
Магнитное устройство крепления моноблока АРСЕНАЛ 160НС, 200НС на трубу |
|
Магнитное приспособление Паук 3М/А200 для рентгеновского аппарата Арсенал 200НС с изменяемым фокусным расстоянием. |
|
Ременное устройство крепления на трубу с кронштейном моноблока для аппарата "АРСЕНАЛ 160, 200 (от 400 до 780 мм) |
|
Цепное устройство крепления аппарата на трубы малого диаметра от Ø20÷ 159 мм |
|
Съемная ручка моноблока АРСЕНАЛ 160НС, 200НС |
|
Устройство автономного охлаждения для аппарата (само устройство без установки) |
|
Устройство автономного охлаждения для аппарата (установка в новый аппарат включая устройство) |
|
Доработка ранее поставленного аппарата для установки устройства охлаждения (без учета устройства) |
|
Фото штатив с магнитными опорами, кольцами и ручкой для аппарата АРСЕНАЛ 160, АРСЕНАЛ 200 |
|
Заглушка технологическая для аппарата АРСЕНАЛ 160, 200 (в базовый комплект не входит) |
|
Устройство защитное "Салют" |
|
Внутритрубная тележка для труб Ø 159-820 мм зонтичного типа в футляре |
|
Внутритрубная телега для труб Ø 1020-1420 мм в комплекте с 2-мя ИАП (18Ач) |
Сохранность пульта и моноблока при транспортировке и хранении обеспечивают прочные кейсы с мягким амортизирующим ложементом.
В комплект аппарата входят морозостойкие кабели, на разъемах предусмотрены завинчивающиеся заглушки, предотвращающие засорение и попадение влаги в разъем.
|
Максимальная толщина просвечивания по стали |
50 мм |
|
Производительность |
100 снимков в смену. |
|
Напряжение на аноде |
100-200 кВ |
|
Ток рентгеновской трубки |
0,1-3,0 мА |
|
Мощность на аноде |
300 Вт |
|
Фокусное пятно |
2,0х2,0 мм |
|
Время экспозиции |
1-998 сек |
|
Время задержки экспозиции |
0-60 сек |
|
Диаграмма излучения |
40х360 угл. град. |
|
Дальность действия радиоуправления |
75 м |
|
Мощность потребления от источника питания |
450 Вт |
|
Вес моноблока |
7,6 кг |
|
Вес блока питания и управления |
4,9 кг |
|
Габаритные размеры моноблока |
Ø130х510 мм |
|
Габаритные размеры блока питания и управления |
260х260х210 мм |
|
Рабочая температура окружающей среды |
-40 ... +40 °С |
