А1550 IntroVisor дефектоскоп-томограф ультразвуковой

по запросу
с НДС
ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 09.01.2024
  КУПИТЬ

ПОВЕРКА

БЕСПЛАТНАЯ ДОСТАВКА

ПОСТАВКА 5-10 ДНЕЙ





Смотреть дополнительные видео - перейти в галерею

А1550 IntroVisor ультразвуковой дефектоскоп-томограф (АКС)

В приборе А1550 IntroVisor реализована цифровая фокусировка антенной решетки и томографическая обработка полученных данных для получения четкой визуальной картины внутренней структуры объекта контроля. Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии. Обеспечивает быстрый, комфортный и достоверный поиск дефектов в виде изображения B-сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом (А-скан).

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

  • Корпус из прочного прорезиненного пластика со степенью защиты IP65
  • Откидная ручка для фиксации дефектоскопа в различных положениях
  • Вес с аккумулятором 1,8 кг
  • Цветной высококонтрастный TFT дисплей цветной дисплей (640х480 точек)
  • Быстросъемный аккумулятор - при покупке дополнительного аккумулятора оператор имеет возможность быстрой смены АКБ в условиях, где зарядка прибора невозможна
  • Максимальное время непрерывной работы – 8,5 часов
  • Диапазон рабочих температур -30°С +55° С
  • В комплектации есть защитный чехол с ремнями для фиксации прибора на шее и поясе дефектоскописта
  • Пленочная клавиатура с клавишами быстрого доступа к основным функциям дефектоскопа
  • Быстросменные акустические модули антенных решеток, без всевозможных креплений, винтовых соединений и тп.
  • Связь по USB для вывода записанных данных на внешний компьютер
  • Возможность подключения разных типов антенных решеток и классических преобразователей для решения различных задач контроля
  • Быстросменные акустические модули антенных решеток (расходный материал) с возможностью притирки под диаметр объекта контроля. Акустический модуль меняется без использования дополнительных инструментов

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

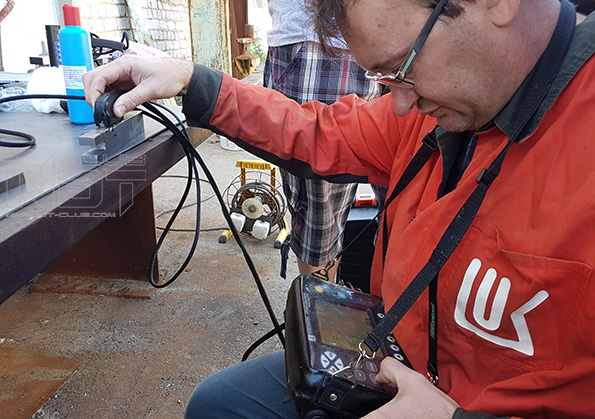

  • Оперативный и высокопроизводительный контроль сварных швов и основного металла с документированием полученных результатов
  • В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области
  • Возможность проведения ультразвукового контроля только вдоль линии сварного шва без поперечного сканирования, за счет сканирования виртуальным фокусом, что существенно сокращает время на подготовку околошовной зоны
  • Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.
  • Скорость сканирования вдоль сварного соединения может достигать 50 мм/с
  • Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с частотой смены изображения 25 Гц с удобными шкалами расстояния и глубины, что делает более доступной расшифровку полученной информации
  • Легкое и удобное меню основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля
  • Интуитивный интерфейс  - доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки
  • Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь

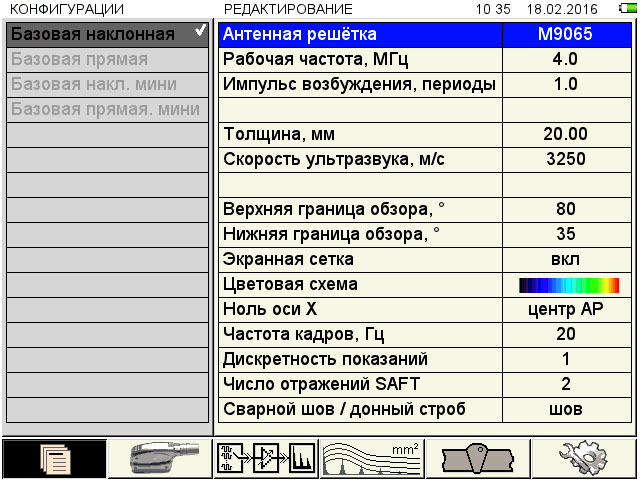

  • Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля
  • Библиотека цветовых шкал отображения томограмм



ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ И ИНСТРУМЕНТЫ A1550 INTROVISOR:

  • Регулировка масштаба изображения в пределах: от обзора 250 мм до 5 мм на весь экран
  • Установка масштаба и положения области визуализации относительно антенной решетки.
  • Автоматические и ручные измерения уровней сигналов и координат дефектов
  • Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП
  • Два двумерных строба для автоматического определения координат дефектов
  • Измерение расстояний между образами отражателей по экрану
  • Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем
  • Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля
  • Полуавтоматическая настройка чувствительности по стандартным образцам
  • Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы
  • Отображение образов вертикально-ориентированных дефектов

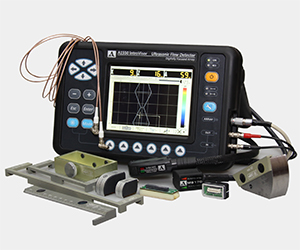

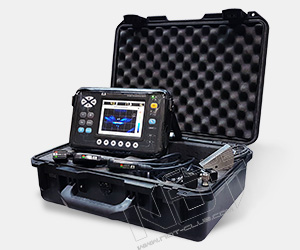

А1550 INTROVISOR УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП-ТОМОГРАФ БАЗОВЫЙ КОМПЛЕКТ

A1550 IntroVisor - электронный блок УЗ дефектоскопа со съемным аккумулятором

Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS

Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL

Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS

Кабель LEMO-LEMO одинарный 1,2 м

Преобразователь S3568 (П111-2,5-12)

Преобразователь S5096 5,0-70 (П121-5,0-70)

Преобразователь S5182 2,5-65 (П121-2,5-65)

Сетевой адаптер с кабелем 220В-15В

Калибровочный образец V2/25

Гель УЗ -30°C...+100°C, 0,1 кг

Кабель USB A-Micro B

Носитель с документацией и ПО

Чехол Е14

Жесткий кейс М20



ТИПЫ АНТЕННЫХ РЕШЁТОК ДЛЯ А1550 INTROVISOR

Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями. Оснащены акустическими модулями с исключительной износостойкостью протекторов, изготовленных из композитных материалов.
Акустические модули сменные, замена производится оператором практически мгновенно и не требует проведения монтажных работ и остановки работы.

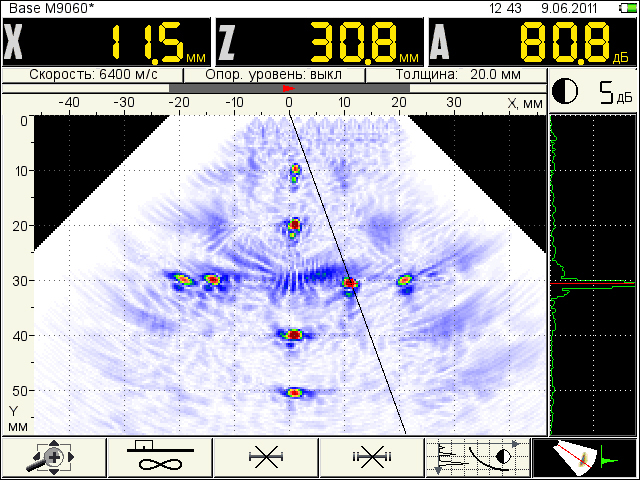

М9060 4.0V0R40X10CL – 16-ти элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного металла
М9065 4.0V60R40X10CS – 16-ти элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 30° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы
M9170 4.0V60R26X10CS – 16-ти элементная АР поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Укороченная акустическая апертура 26х10 мм.
M9171 4.0V0R26X10CL – 16-ти элементная АР продольных волн с центральной частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Укороченная акустическая апертура 26х10 мм.

ВОЗМОЖНА УКОМПЛЕКТАЦИЯ А1550 INTROVISOR СОГЛАСНО ЗАДАЧ И НУЖД ВАШЕГО ПРЕДПРИЯТИЯ.

РЕЖИМЫ РАБОТЫ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

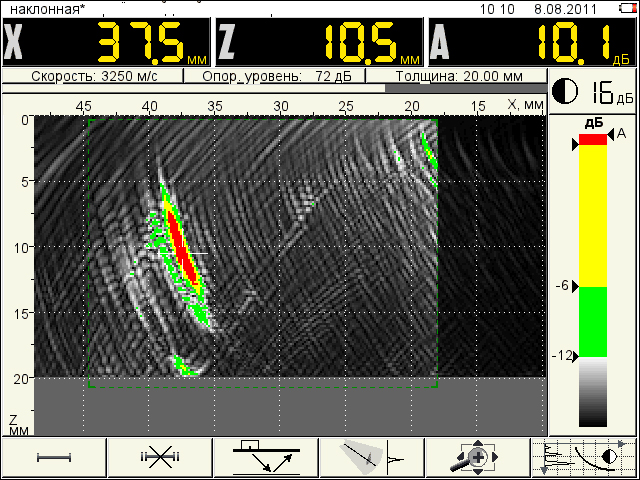

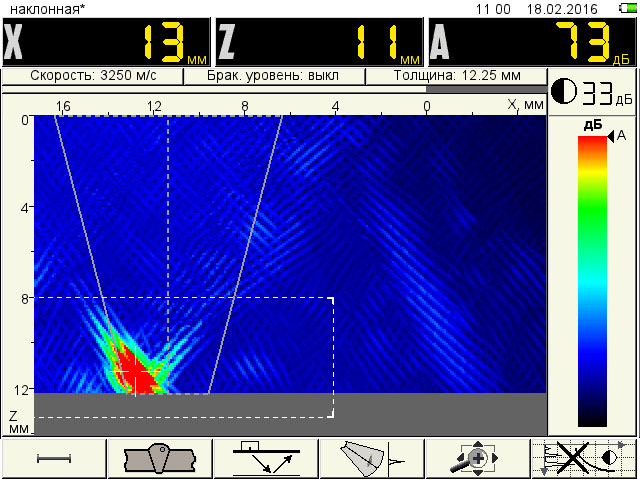

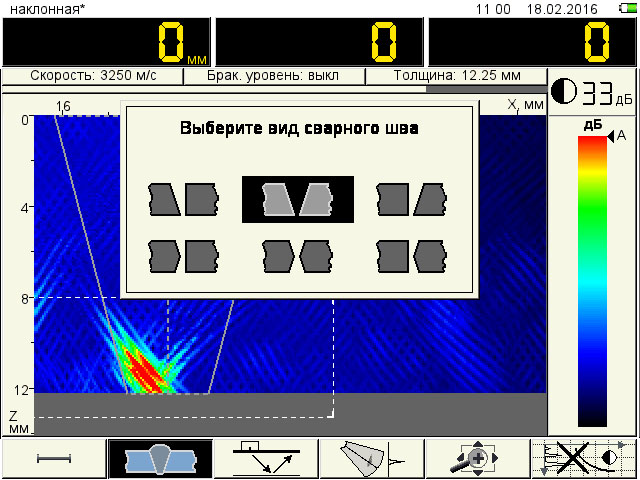

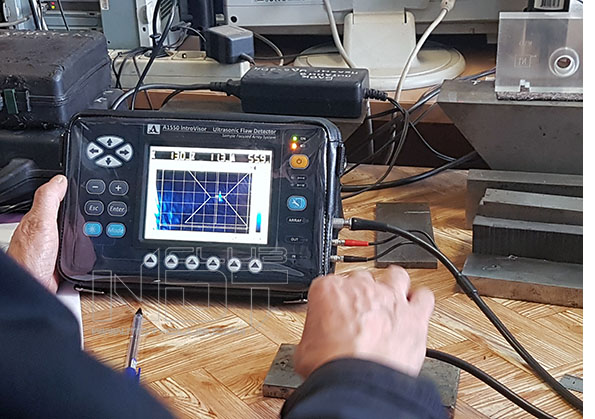

РЕЖИМ ТОМОГРАФ - обеспечивает работу прибора с АР и формирование томограмм в реальном времени. На экран выводится томограмма (В-Скан), и служебная информация: стробы, курсор, цифровые индикаторы и т.д.
После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров: классическим методом (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим методом (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

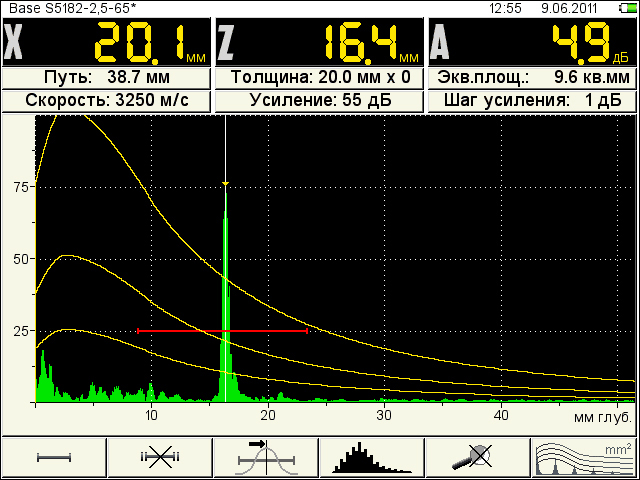

РЕЖИМ ДЕФЕКТОСКОП - обеспечивает работу прибора в качестве классического дефектоскопа со стандартными преобразователями - А-Скан.
В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД), и
позволяет оценить размеры обнаруженных дефектов, согласно действующим руководящим документам и методикам ультразвукового контроля.

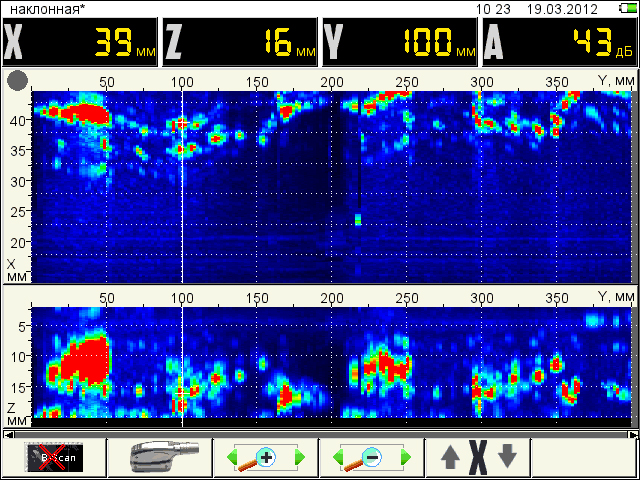

РЕЖИМ СКАНЕР - Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся томограммы C- и D- типа в реальном времени. После обнаружения дефектов вы можете дать оценку их условных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина). Вывод на экран B-скана в любом разрезе полученного массива данных.

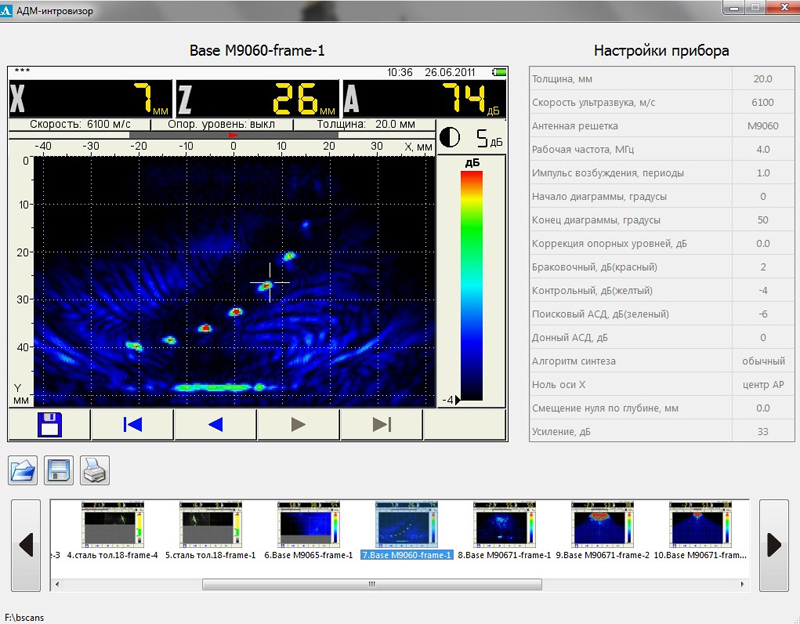

НОВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ INTROVIEW METAL ДЛЯ А1550 INTROVISOR

Специализированное программное обеспечение INTROVIEW METAL обладает следующими функциональными возможностями для работы с сохраненными данными:



  • Двухмерное изображение В-,С-,D-Сканов
  • Объемный строб для автоматического и ручного выделения (образмеривания) дефектов
  • Управление яркостью, положением строба
  • Наличие маски сварного шва
  • Автоматизирование создание отчета
  • Просмотр параметров, при которых произведен контроль
  • Документирование и архивирование данных
  • 3D построение объекта (в разработке)







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

Параметр

Значение

Размер томограммы

256 x 160 точек

Шаг реконструкции томограммы

0,1 – 2,0 мм

Диапазон устанавливаемых рабочих частот ультразвука

1 – 10 МГц

Диапазон перестройки скорости ультразвука

1 000 – 10 000 м/с

Диапазон перестройки усиления приемника

0 – 100 дБ

Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:



S3568 2.5A0D10CL

7 – 7 200 мм

D1771 4.0A0D12CL

2 – 7 200 мм

Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:



S5182 2.5A65D12CS

2 – 1 600 мм

S5096 5.0A70D6CS

2 – 1 300 мм

Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн:



М9060 4.0V0R40X10CL

7 – 300 мм

М9171 4.0V0R26X10CL

2 – 300 мм

Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170

2 – 300 мм

Тип дисплея (разрешение)

TFT (640 x 480)

Источник питания

литиевый аккумулятор

Номинальное значение напряжения питания

11,1 В

Время непрерывной работы от аккумулятора, не менее

8,5 ч

Габаритные размеры электронного блока

260 х 166 х 80 мм

Масса электронного блока

1,8 кг

Диапазон рабочих температур

от -30 до +55ºC
