ТРАНСКАН КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ
Комплекс ТРАНСКАН предназначен для выявления дефектов сварных соединений и основного металла с радиационной толщиной до 100 мм методом цифровой радиографии. Полученное рентгеновское изображение соответствует ГОСТ 7512-82, РД-25.160.10-КТН-016-15 и сохраняется в файле документированного формата DICONDE.

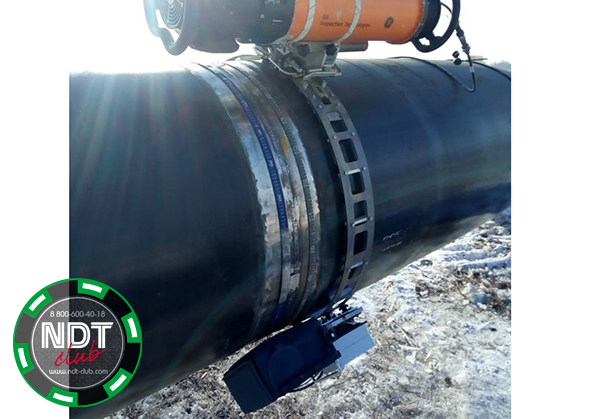

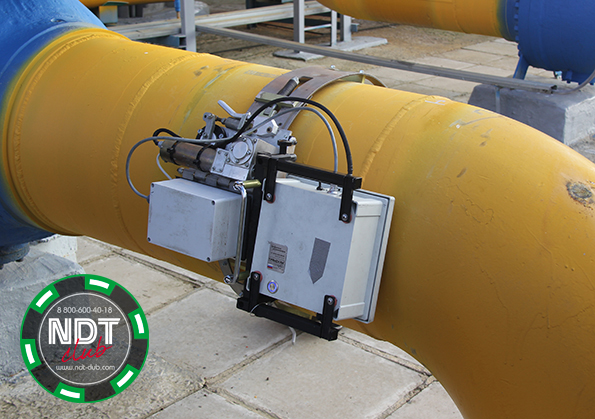

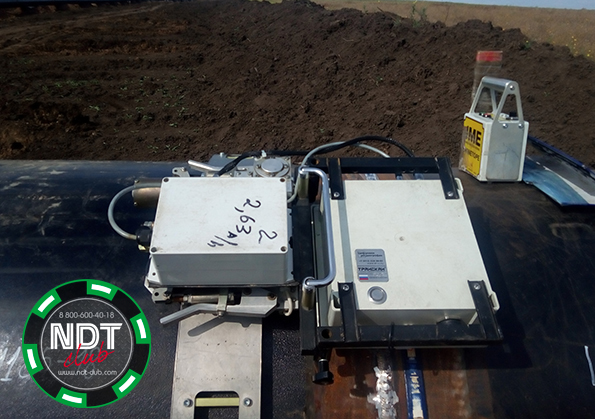

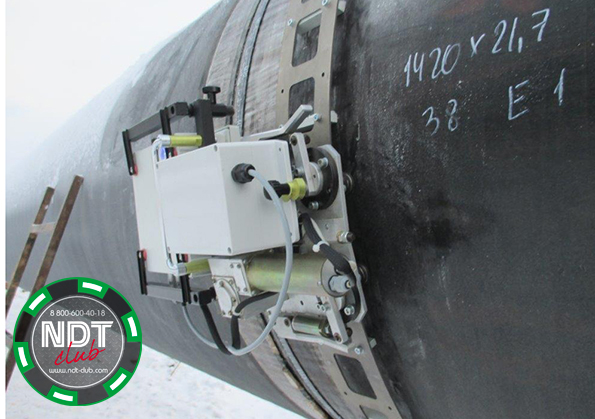

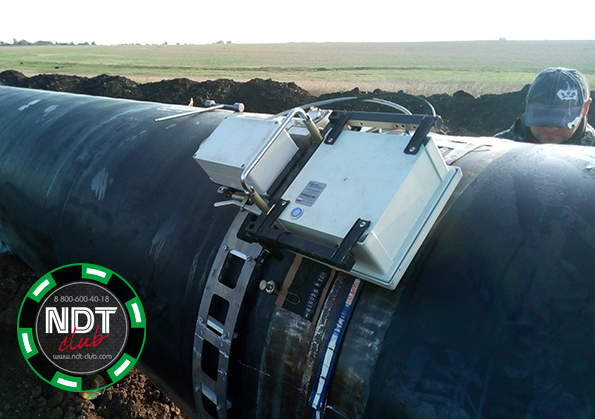

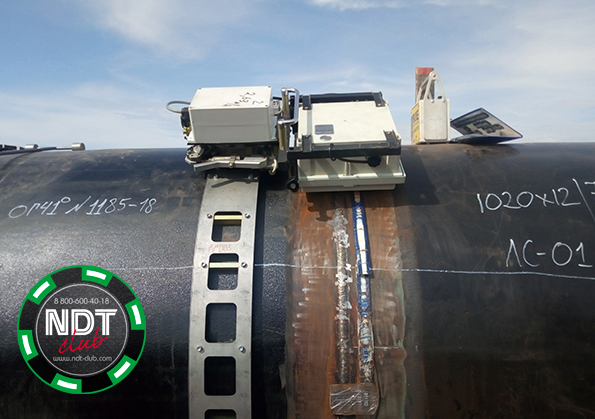

ТРАНСКАН имеет герметичный корпус с установленным внутри него детектором рентгеновского излучения, блоком питания детектора, встроенной памятью и блоком беспроводной связи. Управление и работа с изображением осуществляется с ноутбука или промышленного планшета, защищенного от грязи и влаги. Радиографические изображения, полученные с помощью детектора, мгновенно передаются на планшет/ноутбук по Wi-Fi каналу или могут накапливаться во внутренней памяти устройства.
Программное обеспечение DiSoft®, входящее в комплекс ТРАНСКАН предназначено для сбора данных и проведения анализа полученных снимков. ПО DiSoft обеспечивает хранение даты, времени и GPS-координат места съёмки в привязке к рентгеновскому изображению. DiSoft имеет свидетельство о государственной регистрации программ для ЭВМ в Реестре Роспатента.
ОСОБЕННОСТИ КОМПЛЕКСА ЦИФРОВОЙ РАДИОГРАФИИ ТРАНСКАН:
- 1 класс чувствительности в соответствии с ГОСТ 7512-82
- Получение рентгеновского изображения в реальном времени с сохранением в энергонезависимой памяти: даты, времени и GPS координат произведенных экспозиций с привязкой к рентгеновскому изображению

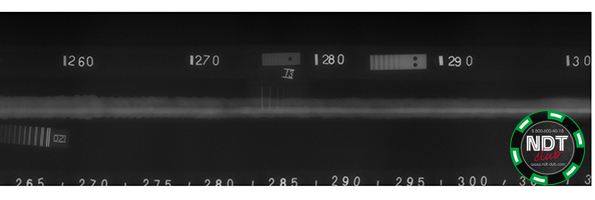

- Сшивка отдельных кадров в единое рентгеновское изображение сварного соединения
- Работы с любыми источниками излучения – постоянного напряжения или импульсный, до 450 кВ
- Отсутствие расходных материалов
- Размещение деталей в цехе или на улице при температуре -40..+50 С
- Радиационная толщина – до 100 мм по стали
- Передача данных контроля по Wi-Fi каналу
- Автономное питание от батарей: 8 часов
- Голосовые метки, которыми можно комментировать рентгеновские изображения
Эффективные эксплуатационные характеристики комплекса ТРАНСКАН подтверждены различными квалификационными испытаниями, комплекс внесен в реестр средств неразрушающего контроля ПАО «ГАЗПРОМ», зарегистрирован в качестве типа средства измерений в ФА по Техническому регулированию и метрологии.
ТЕХНИЧЕСКИЕ КОМПЛЕКСА ЦИФРОВОЙ РАДИОГРАФИИ ТРАНСКАН
|
Наименование параметра |
Значение параметра |
|
Размер активной части детектора |
146×146 мм |
|
Пространственное разрешение (размер пикселя) детектора, не менее |
124 мкм |
|
Энергия излучения |
до 450 кВ |
|
Класс защиты от пыли и влаги |
IP67 |
|
Рабочая температура |
от - 40 до + 50°С при температуре ниже – 10 требуется установка утеплительного чехла |
|
Температура хранения |
от - 40 до + 70°С |
|
Энергопотребление |
DC 24 V, 0.8 A |
|
Время работы батареи питания |
8 часов (в режиме съемки) 9 часов (в режиме ожидания) |
|
Интерфейс взаимодействия с источником излучения |
Проводной интерфейс / беспроводной интерфейс |
|
Масса детектирующего блока, включая аккумуляторы |
не более 3,4 кг |
|
Габаритные размеры детектирующего блока |
322 мм × 355 мм × 17 мм |
|
Передача данных с детектирующего блока на ноутбук оператора |
Wi-fi – дальность до 100 м USB – на внешний накопитель |
|
Запись вспомогательной информации |
В звуковой файл с помощью ПО DiSoft |
|
Хранение изображений |
До 8 Гб во встроенной памяти детектирующего блока |
|
Программное обеспечение |
Возможность обработки, улучшения и архивирования изображений, фиксирование даты, времени и места съемки. Возможность ведения сравнительного анализа цифровых рентгеновских снимков Формат хранения информации DICONDE с поддержкой форматов BMP, JPEG и TIFF для обмена данными с другими приложениями |
