SENDAST П111 ПРТ/ПРД ИЗНОСОСТОЙКИЕ УЛЬТРАЗВУКОВЫЕ ПРЕОБРАЗОВАТЕЛИ С ЛИНИЕЙ ЗАДЕРЖКИ

Инновационные прямые совмещённые преобразователи с несъемной линией задержки. Призма преобразователей (линия задержки) изготовлена из специализированного износостойкого полимера с термической стойкостью до +250 ⁰С.

Преобразователи SENDAST П111 ПРД / SENDAST П111 ПРТ сочетают в себе лучшие качества преобразователей П111 и П112 для более качественного и удобного выполнения многих задач:

ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

• Исключительно малая мертвая зона
• Отсутствие v-коррекции обеспечивает равномерность измерений во всем диапазоне
• Отсутствие акустического экрана - возможность перемещения преобразователя (сканирования)  практически по любой поверхности
• Износостойкая призма из инновационного специализированного полимера

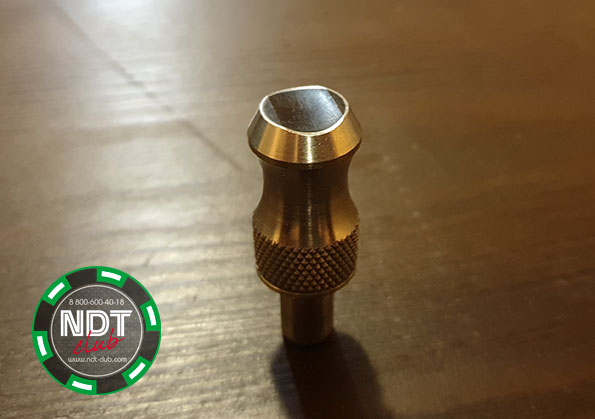

• Возможность притирки на различные диаметры и формы, в том числе под сферические объекты
• Температурная устойчивость до  +250 ⁰С
• Полезный сигнал предельно малой длительности - короткий сигнал
• Призматическое окно обеспечивает контроль до 40 мм по стали

ОБЛАСТИ ПРИМЕНЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

• Контроль околошовной зоны сварных соединений на трубах и листовом металле
• Обнаружение дефектов на малых глубинах под поверхностью до 0,5 мм
• Обнаружение расслоений в листовом металле, в том числе контроль титановых плит
• Контроль наплавок и изделий из биметаллов
• Толщинометрия тонкостенных изделий из металла и пластика
• Контроль наплавок баббита в подшипниках - поиск и локализация расслоений, определение толщины слоя баббита
• Контроль прутков
• Контроль сферических объектов

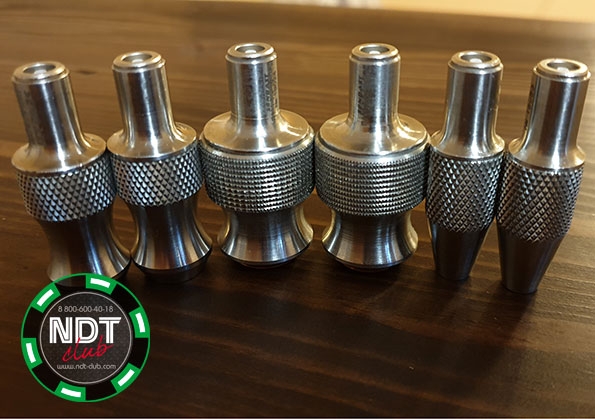

SENDAST ПРД  имеет контактную площадку диаметром 11 или 14 мм и первостепенно предназначен для дефектоскопии изделий из металла и пластиков, но так же может быть использован для толщинометрии листовых изделий  и труб большого диаметра ( первые две конструкции на рисунке ниже)

SENDAST ПРТ  имеет контактную площадку диаметром 6 мм и предназначен в большей степени для проведения толщинометрии объектов из металла и пластиков, а так же может быть использован для дефектоскопии (крайняя конструкция справа на рисунке ниже)

 НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П111 ПРТ/ПРД

На рисунке ниже экран дефектоскопа при случае когда преобразователь находится в воздухе, мы видим только опорные (оборотные сигналы от призмы пэп)

Преобразователь находится на бездефектной зоне образца. При этом, помимо опорных сигналов от призмы, мы видим сигнал от донной поверхности образца и его второе отражение.

Преобразователь находится над проскодонным отверстием у донной поверхности. При этом мы видим сигнал от дна на 22 мм и сигнал от плоскодонки на 17 мм.

Преобразователь над отражателем на половине толщины образца. Мы видим сигнал от отражателя, и его переотражение "слившееся" с сигналом от донной поверхности.

Преобразователь над ближним к поверхности отражателем. На экране дефектоскопа наблюдаем многократные переотражения от плоскодонного отражателя.
