СКАН-МАГ намагничивающее устройство на гибком магнитопроводе для магнитопорошкового контроля ферромагнитных изделий. Намагничивающее устройство СКАН-МАГ обеспечивает выявляемость поверхностных и подповерхностных дефектов - трещин, волосовин, и т.д. в соответствии с ГОСТ 21105-87.

СКАН-МАГ НАМАГНИЧИВАЮЩЕЕ УСТРОЙСТВО БАЗОВЫЙ КОМПЛЕКТ

СКАН-МАГ устройство намагничивающее

Перемычка межполюсная

Вкладыш

Комплект документации

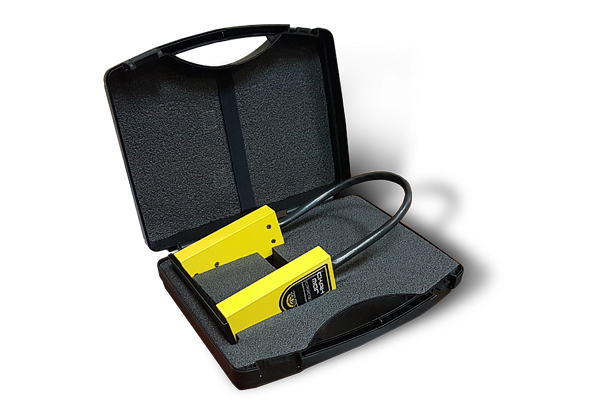

Пластиковый кейс

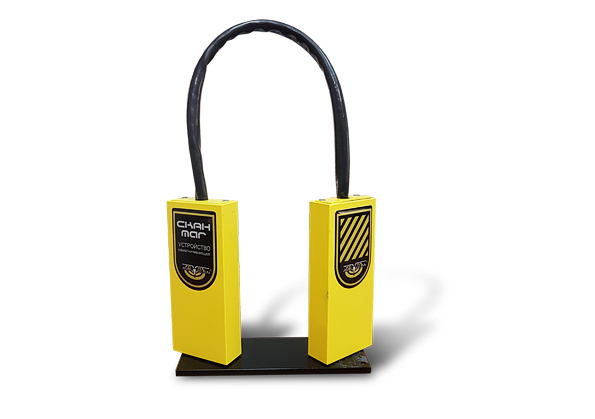

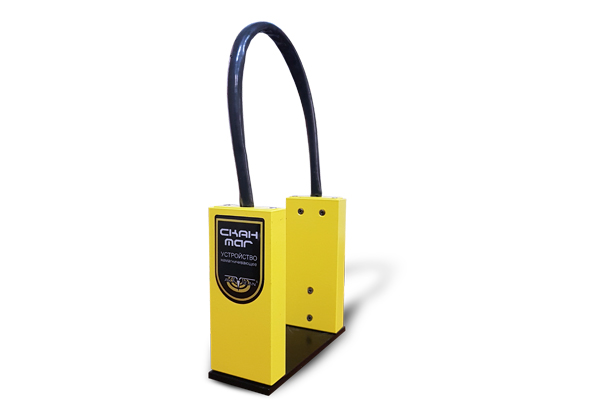

Устройство выполнено в виде двух магнитных блоков, соединенных между собой гибким магнитопроводом. Каждый блок представляет собой кожух из немагнитного материала с размещенными в нем постоянными магнитами.
Намагничиваемый с помощью устройства СКАН-МАГ участок изделия, является магнитопроводом, замыкающим полюса магнита. Намагничивающее устройство с контролируемым изделием создают замкнутую систему магнитного поля. При проведении контроля рабочим является центральная часть изделия, находящаяся между магнитными полюсами устройства. Ширина контролируемого участка определяется шириной магнитных полюсов устройства и составляет примерно 60 мм. Длина контролируемого участка зависит от межполюсного расстояния.

ОСОБЕННОСТИ НАМАГНИЧИВАЮЩЕГО УСТРОЙСТВА СКАН-МАГ:

  • Конструкционно блоки СКАН-МАГ выполнены так, что магниты блоков не касаются напрямую контролируемого изделия, а взаимодействуют с ним через магнитопроводящие вставки, для более равномерной концентрации магнитного поля и уменьшения нормальной составляющей магнитного поля около полюсов устройства
  • Максимальное межполюсное расстояние 200 мм
  • Возможность контроля  изделий сложной формы
  • Работа в полевых условиях, проведение высотных монтажных работ
  • Обследование аппаратуры высокого давления и внутренних поверхностей сосудов, в случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности
  • Обеспечивает выявление поверхностных и подповерхностных дефектов: волосовин, трещин различного происхождения, непроваров сварных соединений, флокенов, закатов, надрывов и т.п.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАМАГНИЧИВАЮЩЕГО УСТРОЙСТВА СКАН-МАГ

Параметр

Значение



Максимальная напряженность магнитного поля в центре магнитного зазора между рабочими полюсами кА/м, при:

Межполюсном расстоянии 95 мм

17

Межполюсном расстоянии 75 мм

24

Межполюсном расстоянии 55 мм

34

Габаритные размеры, мм

120 х 45 х 25



Межполюсное расстояние

95

75

55

Зона выявляемости дефектов, мм

55х60

35х60

25х55

Ширина не контролируемого участка, прилегающая к полюсам магнита

20

20

15
