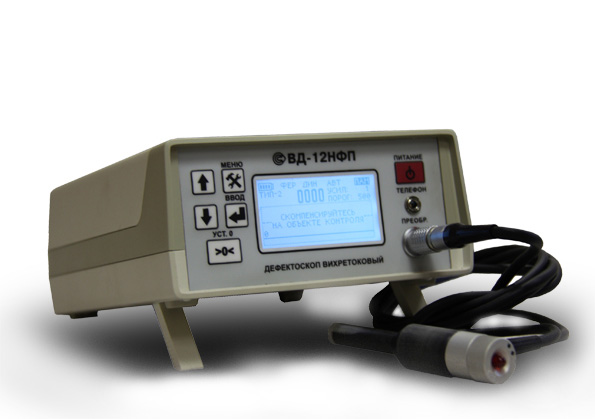

ВД-12НФП дефектоскоп вихретоковый

  • images/all/24/73/big/img_13.jpg

    1

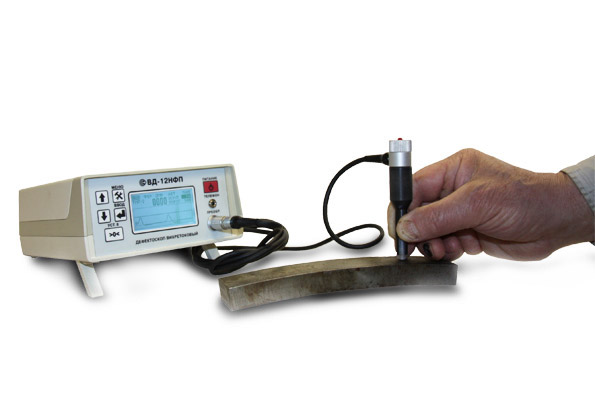

    ВД-12НФП дефектоскоп вихретоковый
  • images/all/24/73/big/img_15.jpg

    1

    ВД-12НФП дефектоскоп вихретоковый

СТОИМОСТЬ:
от 240 950 руб.

цена указана за комплект с двумя датчиками

ПРОДУКЦИЯ ПОД ЗАКАЗ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: НИИИН МНПО СПЕКТР
НИИИН МНПО СПЕКТР


ВД-12НФМ вихретоковый дефектоскоп - предназначен для обнаружения поверхностных трещин в деталях из ферромагнитных и немагнитных сталей и сплавов с грубой плоской и криволинейной поверхностью. Дефектоскоп применяется для контроля изделий железнодорожного подвижного состава: дисков вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др. Дефектоскоп может быть использован для контроля изделий из алюминиевых и латунных сплавов.
Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ВИХРЕТОКОВОГО ВД-12НФП:

• Контроль изделий с шероховатостью поверхности Rz320
• Оценка степени опасности (глубины) дефекта
• Визуализация сигнала от дефекта
• Автоматическое определение типа преобразователя
• Встроенная память для сохранения результатов контроля
• 5 универсальных программ для сохранения настроек
• Передача данных в персональный компьютер с распечаткой протокола контроля

ВД-12НФП БАЗОВЫЙ КОМПЛЕКТ с двумя преобразователями (ТИП-1, Тип-2)

240 950 руб.

ВД-12НФП электронный блок

Преобразователь тип 1

Преобразователь тип 2

Образец Иа8.896.034

Образец Иа8.896.035

Образец Иа8.896.035-01

Аккумуляторы типа АА

Зарядное устройство

Наушники

Ключ специальный

Сумка-чехол



ВД-12НФП БАЗОВЫЙ КОМПЛЕКТ с тремя преобразователями (ТИП-1, Тип-2, Тип-3)

266 100 руб.

ВД-12НФП электронный блок

Преобразователь тип 1

Преобразователь тип 2

Преобразователь тип 3

Образец Иа8.896.034

Образец Иа8.896.035

Образец Иа8.896.035-01

Аккумуляторы типа АА

Зарядное устройство

Наушники

Ключ специальный

Сумка-чехол

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИХРЕТОКОВОГО ДЕФЕКТОСКОПА ВД-12НФП

Режимы отстройки от влияющих факторов:





- в статическомрежиме работы ручной;

- в динамическом режиме работы ручной и автоматический

Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более:



D=±(0,1+0,3X)
мм, где Х-оцениваемая глубина дефекта

Скорость сканирования изделия, м/с

0,02...0,1

Частота тока возбуждения преобразователя, кГц

70

Электропитание

от 4-х аккумуляторов
типа АА напряжением 1,2 В

Ток потребления от полностью заряженных аккумуляторов,
мА, не более:

- при выключенной
подсветке дисплея 90- при включенной подсветке дисплея 250

Время установления рабочего режима, мин, не более

1

Продолжительность непрерывной работы, ч, не менее

8

Общий объем встроенной памяти, байт

32768

Максимальное количество ячеек памяти

120

Связь с персональным компьютером

по инфракрасному
каналу

Габаритные размеры, мм:

- электронного блока (Д х Ш х Г)

- преобразователей (Диаметр х Длина):

Иа5.125.030

Иа5.125.031 (с защитным колпачком)

Иа.125.031-01 (с защитным колпачком)

190х150х70

20х105

20х130

20х130

Диапазон рабочих температур, 0С от

-10 до +40

Степень защиты от проникновения твердых тел и воды

IP30

Масса, кг, не более:

- электронного блока (с элементами питания)

- каждого преобразователя

0,9

0,1
