ОТЧЕТ - ИЗМЕРЕНИЕ ТОЛЩИНЫ МЕТАЛЛА ЧЕРЕЗ ПОКРЫТИЕ |

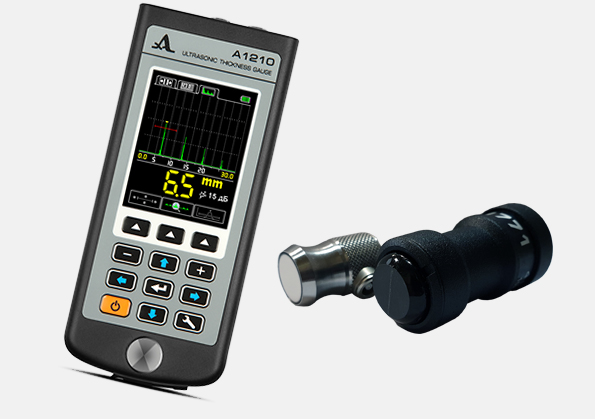

А1210 ультразвуковой толщиномер с А-сканом (Акустические Контрольные Системы)
А1210 является старшим толщиномером в линейке толщиномеров АКС А12ХХ. В комплектации прибора поставляются два преобразователя D1771 (раздельно-совмещенный 4МГц) и S3567 (совмещенный 2,5 МГц), что позволяет решать практически весь круг задач по толщинометрии, как листового металла и пластика, так и измерение толщины радиусных изделий – труб, котлов, газгольдеров и тп. Измерение в режиме А-скан позволяет исключить ложные срабатывания, а так же работать через покрытие в режиме ЭХО-ЭХО.
КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ А1210
- Корпус изготовлен из высококачественного ударопрочного ABS пластика
- Большой, цветной, информативный TFT дисплей – имеет возможность поворота, для удобства работы в различных условиях
- Плёночная клавиатура
- Встроенный литиевый аккумулятор с возможностью зарядки от сети или от ПК через кабель USB
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ А1210
- Диапазон измеряемых толщин по стали 0,7-300 мм
- Переключаемая дискретность измерений 0,1 или 0,01 мм
- Режим А-скан с возможностью сохранения кадров
- Измерение толщины металла через изоляцию – ЭХО-ЭХО
- Автоматический расчёт скорости ультразвуковой волны в материале с известной толщиной
- Возможность измерения толщины в % от заданного номинала
- Внутренняя энергонезависимая память прибора на 50 000 измерений, включая 4000 А-сканов
- Связь с ПК и возможность сохранения результатов
- Виброотклик клавиш
- Звуковая, цветовая и вибрационная сигнализации отклонения результатов контроля от заданных норм
- Время непрерывной работы 9 ч.
- Три режима работы НОРМА/ПАМЯТЬ/А-СКАН

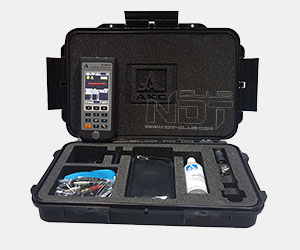

А1210 УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР БАЗОВЫЙ КОМПЛЕКТ |
А1210 электронный блок ультразвукового толщиномера со встроенным аккумулятором |
Кабель LEMO-LEMO одинарный 1,2 м |
Кабель LEMO-LEMO двойной 1,2 м |
Преобразователь S3567 2.5А0D10CL (Совмещенный 2,5 МГц) |
Преобразователь D1771 4.0А0D12CL (РС 4,0 МГц) |
Сетевой адаптер 220В-USB |
Кабель USB A-Micro B |
Чехол Т12 |
Жесткий кейс Т12/Сумка Т12 |
Гель УЗ -30ºС..+100ºС, 0,1 кг |
Толщиномер А1210 имеет три режима работы:
РЕЖИМ ПАМЯТЬ – предназначен для оперативного определения толщины изделия с возможностью записи результатов в память прибора. Результаты контроля возможно распределять по группам, оперативно просматривать и корректировать запомненные данные
РЕЖИМ НОРМА – предназначен для определения толщины изделия с возможностью установки диапазона срабатывания АСД при отклонении от заданной номинальной толщины. При этом на дисплее индицируется показания остаточной толщины в миллиметрах и % от заданной нормы.
РЕЖИМ А-СКАН – данный режим применяется для проведения измерений с графическим отображением сигналов на дисплее прибора, и позволяет работать через покрытие в режиме ЭХО-ЭХО, исключить ложные срабатывания от сигналов второго донного и сигналов от неоднородностей структуры материала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА А1210
Параметр |
Значение |
Диапазоны измеряемых толщин (по стали): |
|
преобразователем D1771 4.0A0D12CL |
0,7 – 300,0 мм |
преобразователем S3567 2.5A0D10CL |
0,8 – 300,0 мм |
Основная погрешность измерений толщины Х, мм, не более: |
|
при толщинах от 0,7 до 3,0 мм |
±(0,01Х+0,1) |
при толщинах от 3,01 до 99,99 мм |
±(0,01Х+0,05) |
при толщинах от 100,0 до 300,0 мм |
±(0,01Х+0,1) |
Дискретность измерения толщин (изменяемая): |
|
в диапазоне измерений от 0,7 до 99,99 мм |
0,1 мм; 0,01 мм |
в диапазоне измерений от 100,0 до 300,0 мм |
0,1 мм |
Номинальное напряжение питания, В |
3,7 |
Диапазон настроек скорости ультразвука |
от 500 до 19 999 м/с |
Тип дисплея |
антибликовый, цветной TFT |
Время непрерывной работы |
9 ч |
Установленный срок службы |
5 лет |
Диапазон рабочих температур |
от -20°С до +50°С |
Габаритные размеры электронного блока |
161 х 70 х 24 мм |
Масса электронного блока |
210 г |
