Дефектоскоп предназначен для поиска коррозии металла под изоляцией без её удаления. В качестве изоляции может выступать любое непроводящее покрытие такое как: минеральная вата, полиуретан, пластик, краска, воздух. Контроль можно вести и через кожух из оцинкованной стали или алюминия.
Прибор позволяет производить диагностику без предварительной подготовки поверхности, без необходимости удалять и восстанавливать изоляционное покрытие таких объектов как: трубопроводы с изоляцией, вертикальные и горизонтальные резервуары с изоляцией, опоры нефтяных платформ и опоры резервуаров с СПГ, корабельные корпуса, с толстым лакокрасочным или эпоксидным покрытием.
Дефектоскоп PE4332 измеряет усреднённую толщину металла под преобразователем. Подходит для поиска общей площадной коррозии, расположенной как на внешней поверхности металла, так и на внутренней. В приборе реализован алгоритм корректировки измеряемых данных при изменении толщины изоляции, т.е. изменение толщины изоляции связанное, например, с провисанием изоляции слабо влияет на показания прибора.

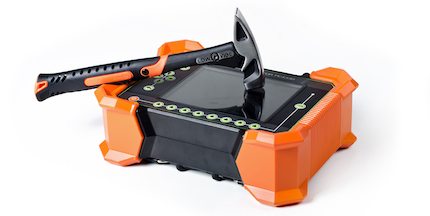

Прибор выполнен в ударопрочном, влагозащищённом корпусе, имеет большой яркий дисплей, защищённый закалённом стеклом. Прибор имеет съёмный аккумулятор.
Для работы и переноски прибора используется специальная разгрузочная система ремней, которая максимально надежно и комфортно закрепляет дефектоскоп на шее и поясе оператора.
Импульсный вихретоковый дефектоскоп PE4332 базовый комплект |
|
Электронный блок дефектоскопа PE4332 |
|
Преобразователь PEC433204 со встроенным кабелем |
|
Зарядное устройство |
|
Наплечный ремень для переноски прибора |
|
Кейс для транспортировки |
|
Документация |
|
Датчик |
Габаритные размеры, мм |
|
Преобразователь PEC433205 со встроенным кабелем |
110 Х 57 Х 49 |
|
Преобразователь PEC433204 со встроенным кабелем |
134 Х 66 Х 62 |
|
Преобразователь PEC433206 со встроенным кабелем |
179 Х 62 Х 96 |
|
Выбор преобразователя производится по схеме-таблице, при этом всегда желательно использовать минимально возможный преобразователь, так как у него меньше область по которой он усредняет значения |
|
|
|
|
|
Диапазон измеряемых толщин для стали (зависит от преобразователя) |
0..60мм |
|
Погрешность измерения средней толщины |
10% |
|
Диапазон толщины изоляционного покрытия (зависит от преобразователя) |
0..300мм |
|
Минимальный диаметр контролируемых труб |
50мм |
|
Температура металла объекта контроля |
-100°…+600°С |
|
Температура поверхности кожуха в месте прилегания датчика |
-20°…+60°С |
|
Рабочий температурный диапазон окружающей среды |
-20…+50°C |
|
Время непрерывной работы без подзарядки аккумулятора |
8 часов |
|
Длина кабеля |
1.5 м или 5.5 м |
|
Габаритные размеры |
246 x 315 x 32мм |
|
Вес прибора |
4.9 кг |
