Блескомер фотоэлектрический БФ трёхугловой 20°/20°, 60°/60°, 85°/85°

от 132 000
с НДС
ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 19.06.2024
  КУПИТЬ

ПОВЕРКА

ПОСТАВКА 5-10 ДНЕЙ





Блескомер фотоэлектрический БФ трёхугловой 20°/20°, 60°/60°, 85°/85°

Применяются для измерения изогнутой и выпуклой поверхности со средним уровнем блеска (полуматовые и полу глянцевые поверхности), а также объектов малых размеров. Измерение плоской поверхности тоже осуществляется.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.

Принцип действия блескомеров основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 60° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют, как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 60° и далее выберите модель согласно таблице:

 Уровень блеска

 Угол освещения 60°

 Геометрия измерений

 Тип блеска поверхности (материал)

 Высокий

 >70 GU

     20°

 Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии

 Выше среднего

 >40 GU

     45°

 Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69)

 Средний

 10-70 GU

     60°

 Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813)

 Низкий

    >10 GU

     85°

 Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch)




*Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 20°, 60°



К данному типу блескомеров фотоэлектрических БФ относятся следующие четыре модификации блескомеров, применяемые для измерения плоской поверхности с любым уровнем блеска:

20° используется для низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch)

60° используется для среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813)

85° используется для высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии)

  • БФ-20-60-85218 900 руб.
  • БФ-20-60-85-В7-268132 000 руб.
  • БФ-20-60-85-В7-268Н165 000 руб.
  • БФ-20-60-85-В7-268НД253 000 руб.

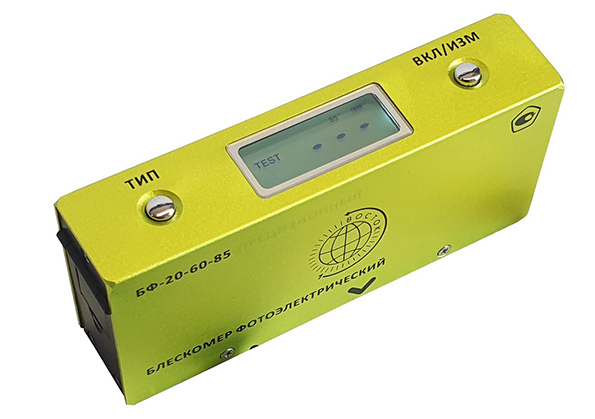

Блескомер модификации БФ-20-60-85

Блескомер предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 10х10 мм (круг); 60°/60° - размер измеряемого участка не более 10х20 мм (эллипс); 85°/85° - размер измеряемого участка не более 8х30 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя), хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 48х16 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью связи с компьютером для передачи данных статистики, печати и анализа данных через USB-кабель и ПО. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Режимы замеров: одиночный (моментальный в одной точке) и множественный (до 10 точек с расчётом среднего арифметического и среднеквадратического из серии измерений). Поставляется в комплекте с двумя отдельными мерами блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора. Прибор изготавливается в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

Специфика - для измерения плоской поверхности со средним уровнем блеска (полуматовые и полуглянцевые поверхности, в т. ч. пластики и полимеры по ISO 2813) с повышенной точностью (прецизионностью) в диапазоне 100…2000 GU погрешность менее 0,5%: лакокрасочные поверхности в автомобилестроении, электронной и музыкальной инструментальной промышленности; строительная индустрия: мрамор, гранит, керамическая плитка, твёрдые половые и декоративные покрытия; полиграфическая промышленность: типографские чернила и краски, бумага и обёрточные материалы; металлургическая промышленность: твёрдотянутые (неотожжённые) алюминиевые сплавы.

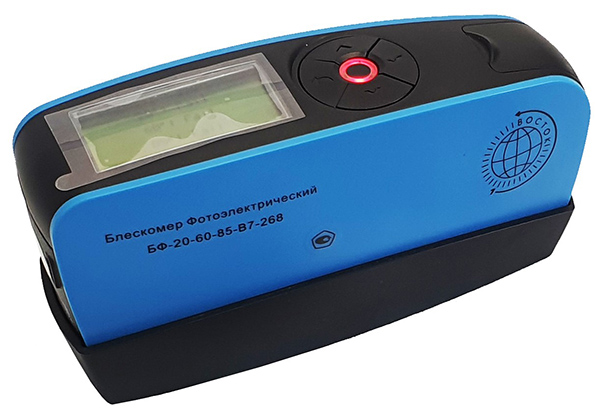

Блескомеры модификации БФ-20-60-85-В7-268

Блескомер предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 9х10 мм (эллипс); 60°/60° - размер измеряемого участка не более 9х15 мм (эллипс); 85°/85° - размер измеряемого участка не более 5х38 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 35000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на жидкокристаллический дисплей 49х24 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Режимы замеров: одиночный (моментальный в одной точке); режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (от 1 до 999 замеров с интервалом от 2 до 120 сек). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе, имеет сменный элемент питания (батарейка или аккумулятор 1,5В).



Блескомеры модификации БФ-20-60-85-В7-268Н

Блескомер предназначен для измерений блеска в геометриях освещения/наблюдения: 20°/20° - размер измеряемого участка не более 10х10 мм (круг); 60°/60° - размер измеряемого участка не более 9х15 мм (эллипс); 85°/85° - размер измеряемого участка не более 5х36 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 1000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной сенсорный жидкокристаллический дисплей 74х49 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Большой цветной сенсорный дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать), , а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке) – только 1 режим доступен на дисплее прибора, а также на дисплее ПК при управлении прибором доступны 2 других режима: статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры) и режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.



Блескомеры модификации БФ-20-60-85-В7-268НД

Блескомер предназначен для измерений блеска в геометриях освещения/наблюдения 20°/20°, размер измеряемого участка не более 10х10 мм (круг); 60°/60°, размер измеряемого участка не более 9х15 мм (эллипс); 85°/85°, размер измеряемого участка не более 5х36 мм (эллипс). Встроенное программное обеспечение осуществляет калибровку показаний по установочной (настроечной) мере блеска поверхности (вмонтирована внутрь крышки защитного чехла-держателя). Встроенное ПО осуществляет хранение до 5000 результатов измерений, обеспечивает возможность передачи и работы с данными на внешнем ПК. Результаты измерений, а также заданные режимы работы выводятся на цветной сенсорный жидкокристаллический дисплей 74х49 мм.

Прибор измеряет блеск на плоских поверхностях с возможностью зарядки питания и управления прибором с компьютера в режиме реального времени: проведение замеров, экспорт и печать данных через USB-кабель и программное обеспечение. ПО позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ), величину отклонения и диапазон разброса/отклонения значений от выбранного эталона. Приборы выполнены в пластиковом корпусе со встроенным литиевым аккумулятором. Большой цветной сенсорный дисплей 3,5”, который позволяет отображать одновременно 5 последних результатов замеров (легко сравнивать) с показателями расчёта среднего значения и других статистических данных, а также входить в меню прибора и управлять им. Режимы замеров: базовый (моментальный в одной точке); статистический режим (с вычислением статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ) и др. параметры), режим множественных замеров (до 99 замеров с интервалом от 1 до 99 сек) – эти 3 режима доступны на дисплее прибора, а также на дисплее ПК при управлении прибором доступен режим контроля качества (с установкой нижней и верхней границ допустимого диапазона измерений блеска). Поставляется в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей. Прибор изготавливается в пластиковом корпусе со встроенным литиевым аккумулятором.

Метрологические характеристики блескомеров

Наименование характеристики

 Значение

Диапазон измерений, единиц блеска:

модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М

от 2,0 до 100,0

модификация БФ-60/60-В7

от 3,0 до 100,0

модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД

от 4,0 до 100,0

Пределы допускаемой абсолютной погрешности измерений, единиц блеска:

модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М

±2

модификация БФ-60/60-В7

±3

модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД

±4

Дискретность показаний, единиц блеска:

модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268Н

0,1

модификация БФ-60-МРАМОР

1



Основные технические характеристики блескомеров БФ

 Наименование характеристики

 Значение

Геометрия освещения/наблюдения:

модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60-В7-192; БФ-60-В7-193; БФ-60-В7-60Н; БФ-60-В7-60М, БФ-60/60-В7

60°/60°

модификации БФ-20-60-85; БФ-20-60-85-В7-268; БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД

20°/20°; 60°/60° и 85°/85°

Параметры электрического питания:

модификации БФ-60-ОБЫКНОВЕННЫЙ; БФ-60-МРАМОР; БФ-60-КРИВИЗНА; БФ-60-ПРЕЦИЗИОННЫЙ; БФ-60/60-В7; БФ-20-60-85; БФ-20-60-85-В7-268 (элемент питания АА), В

1,5

модификации БФ-20-60-85-В7-268Н; БФ-20-60-85-В7-268НД; БФ-60-В7-192; БФ-60-В7-193, БФ-60-В7-60Н; БФ-60-В7-60М (встроенный литиевый аккумулятор), В

3,7

Потребляемая мощность, В А, не более

5

Габаритные размеры (длина × ширина × высота), мм, не более

160х85х95

Габаритные размеры в упаковке (длина × ширина × высота), мм, не более

300х250х95

 Масса, г, не более

400

 Масса в упаковке, г, не более

1100

Рабочие условия эксплуатации:

температура окружающей среды, 0С

 от 0 до +40

относительная влажность (без конденсации влаги), %, не более

85



Сравнительные технические характеристики трёхугловых 20°/20°, 60°/60° и 85°/85° блескомеров

Наименование характеристики

 Значение

Модификация

БФ-20-60-85

БФ-20-60-85-В7-68

БФ-20-60-85-
В7-268Н

БФ-20-60-85-
В7-268НД

Тип геометрии измерения

 20°, 60°, 85°

Размер измеряемого участка, мм

10х10 круг (20°)

10х20 эллипс (60°)

8х30 эллипс (85°)

9х10 эллипс (20°)

9х15 эллипс (60°)

5х38 эллипс (85°)

10х10 круг (20°)

9х15 эллипс (60°)

5х36 эллипс (85°)

Диапазон показаний, единиц блеска (GU)

0-99,9; 100-2000 (20°)

0-99,9; 100-1000 (60°)

0-99,9; 100-160 (85°)

0-2000 (20°)

0-1000 (60°)

0-160 (85°)

0-1000 (20°)

0-1000 (60°)

0-160 (85°)

0-2000 (20°)

0-1000 (600)

0-160 (85°)

Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин)

0,2 (0-99,9)

0,2% (100-2000)

±0,1 (0-10)

±0,2 (10-100)

±0,2% (100-2000)

Режим замеров

Одиночный и множественный

Одиночный

Одиночный
 и множественный

Экран (ЖК-дисплей), мм, не менее

     48х16, чёрно/белый

 49х24,чёрно/белый

 74х49, цветной сенсорный

Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры

 Есть

 Нет

 Есть

Калибровка

 Авто

 Ручная

Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию)

Отдельные одинарные
 (2 шт.): из белой керамики
и чёрного кварца – мориона

 Вмонтирована внутрь
крышки защитного
 чехла-держателя (1 шт.):
из чёрного кварца – мориона

Память, к-во замеров

 1000

 ≤3500

 1000

 ≤5000

ПО для передачи и работы с данными на ПК

 Есть

Звуковой сигнал измерения (зуммер)

 Есть

Автоотключение прибора, мин.

 2,0

Настраиваемое

5,0

Длительность непрерывной работы, ч

60

55 /∞через USB

8



Габаритные размеры (длина × ширина × высота), мм, не более

144х32х64

160х52х84

160х75х90

Масса, г, не более

260

290

350

Материал корпуса

Алюминий

Пластик

Срок службы, лет, не менее

10

7

Соответствие международным стандартам

ISO 2813; ISO 7668; ASTM D523; DIN-67530

Соответствие ГОСТ

ГОСТ 16143–2022; ГОСТ 31975–2013  (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994)
