МЕТЭК-М термоэлектрические структуроскопы

Принцип действия структуроскопа основан на измерении величины термо-ЭДС токопроводящего материала и последующим сравнением полученного результата с эталонными или табличными значениями.

Приницып работы структуроскопа МЕТЭК-М:

Принцип работы основан на определении величины термоэлектрической движущей силы (Термо-ЭДС) измеряемой в микровольтах. В цепи, состоящей из двух разнородных проводников, возникает разность потенциалов, если контакты этих проводников поддерживаются при различных температурах – эффект Зеебека. Таким образом, термо-ЭДС возникает при контакте нагретого до определенной температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом. При этом температура горячего электрода поддерживается автоматически относительно температуры окружающей среды (необходимая разница температур 50°C). Например, при температуре окружающей среды 25°C горячий электрод будет нагрет до 75°C.

Термоэлектрический потенциал имеет высокую чувствительность к малейшим изменениям в электронном энергетическом спектре. Добавление даже десятых долей % примеси может привести к изменению термо-ЭДС на сотни процентов. Различные дефекты вносят разный вклад в термо-ЭДС не только по величине, но и по знаку, а это создает возможность использования термоэлектрической движущей силы в качестве параметра, характеризующего концентрацию примесей, упругие напряжения и фазовые превращения. Поэтому термоэлектрический метод находит все более широкое применение в решении задач неразрушающего контроля, в частности, он используется при контроле химического состава, для сортировки сплавов по маркам, определения процентного содержания компонента в сплаве, структуры материала, режимов термообработки.

Конструктив приборов МЕТЭК-М:

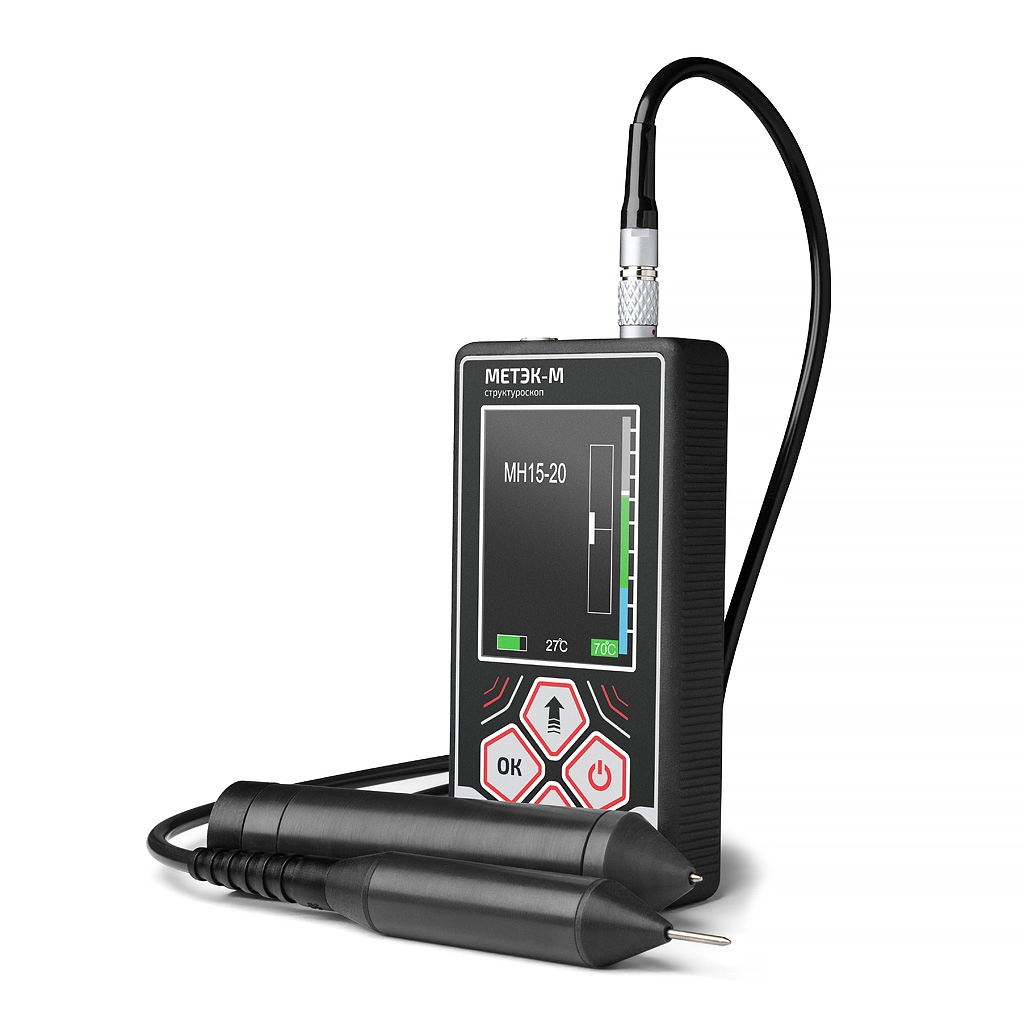

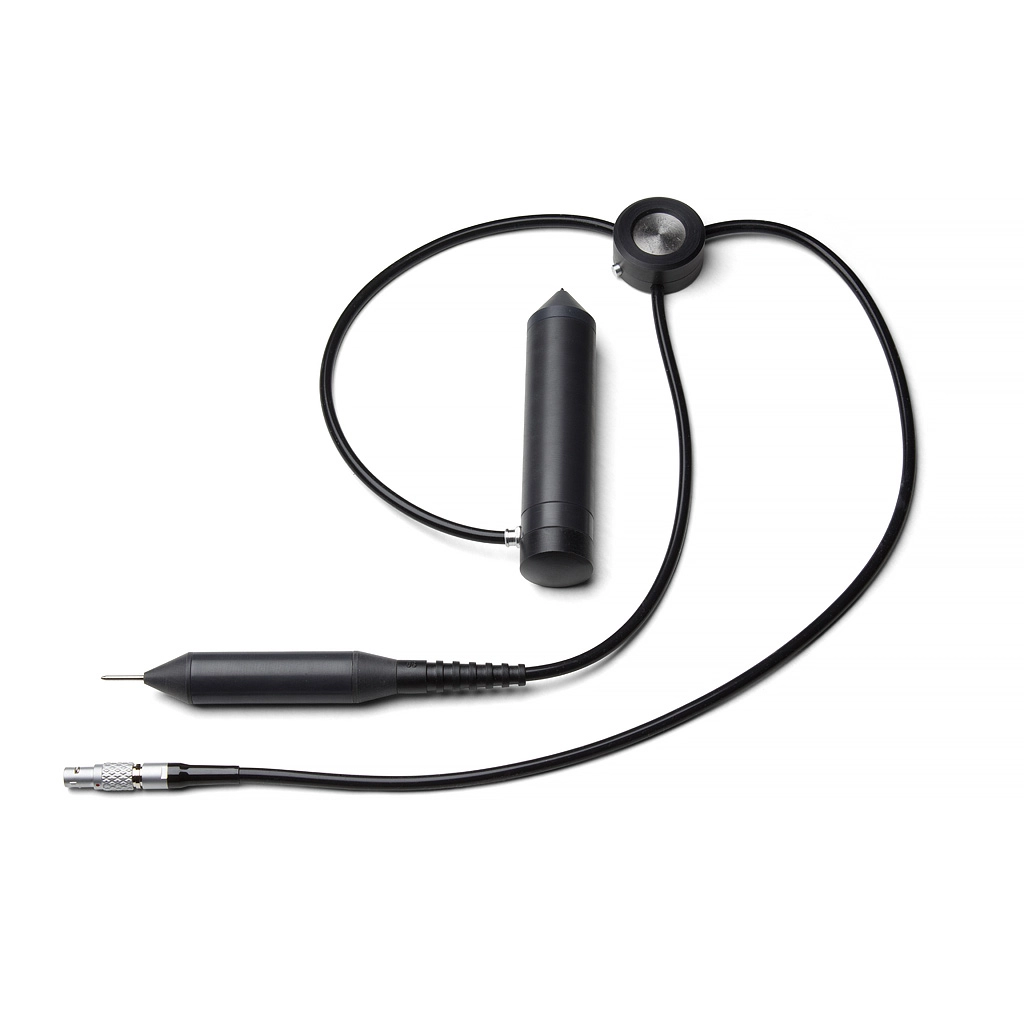

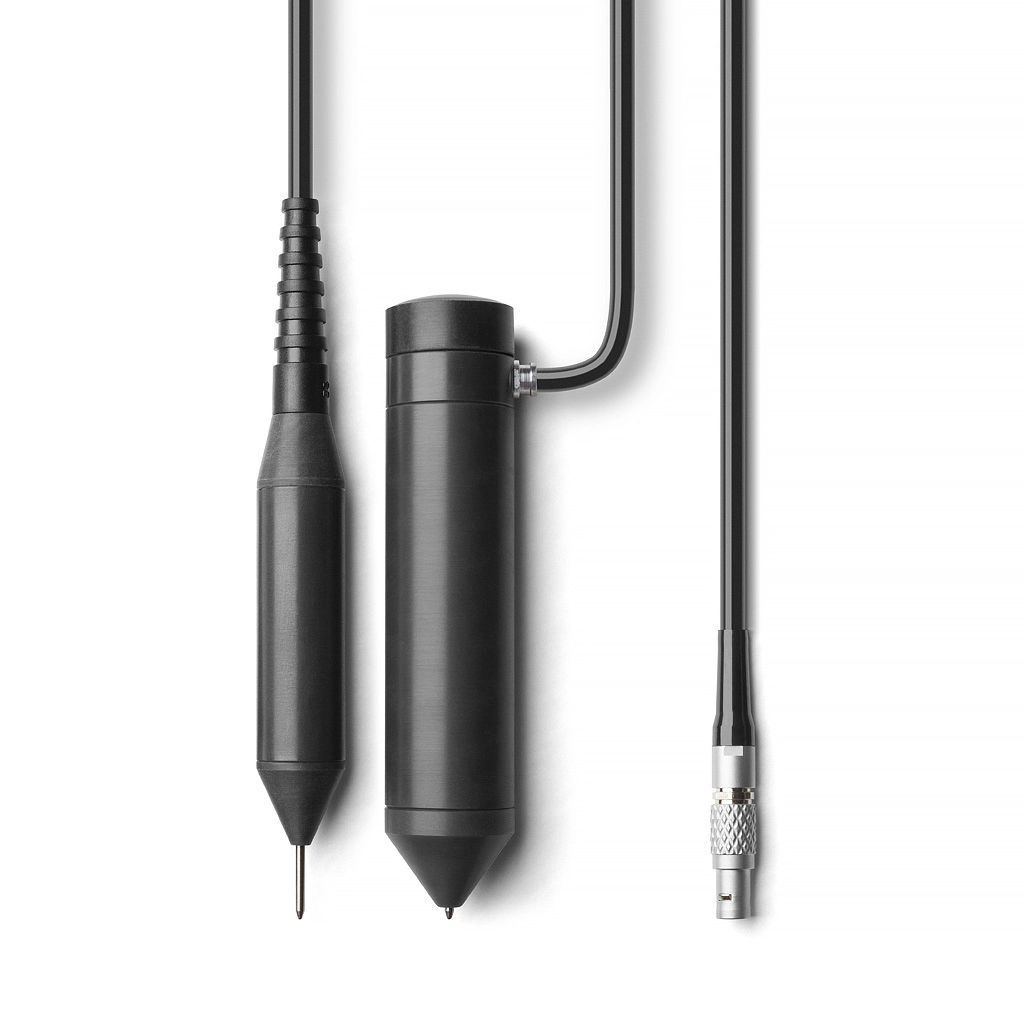

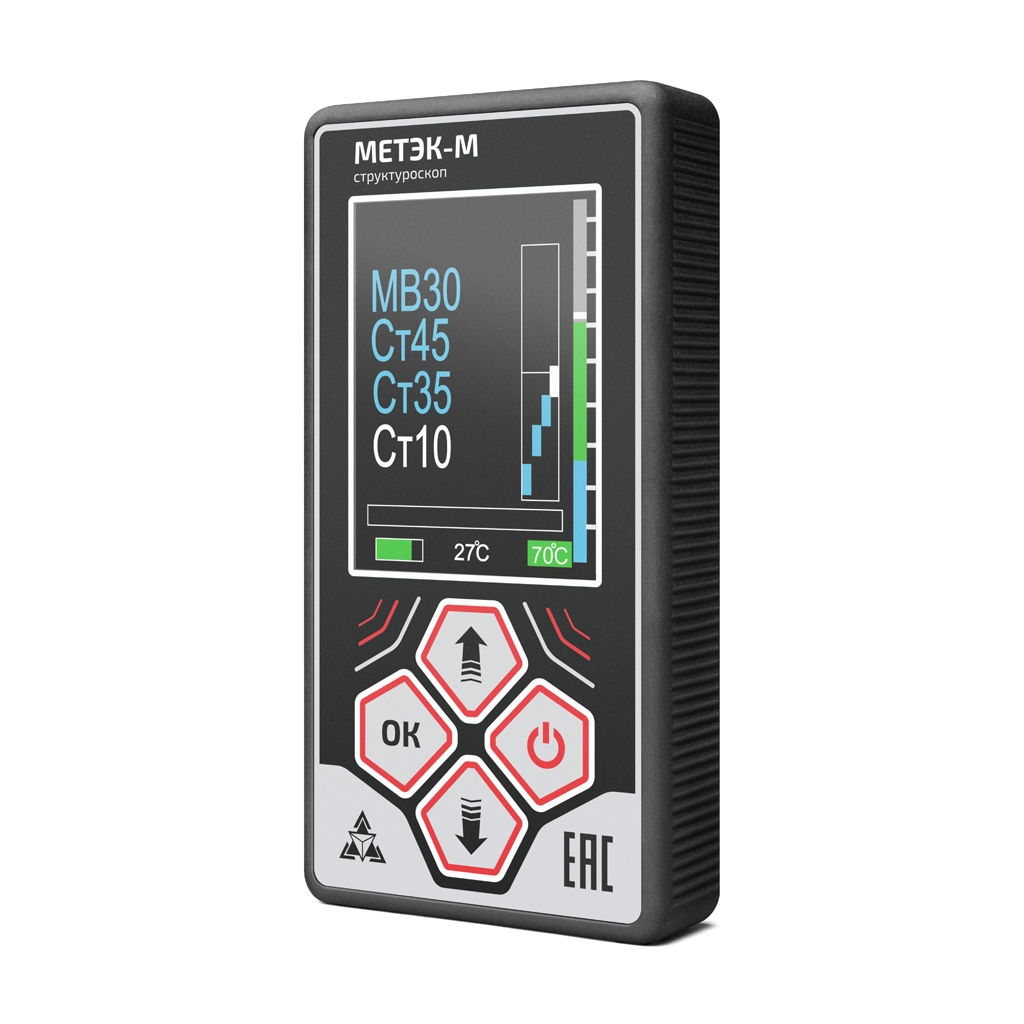

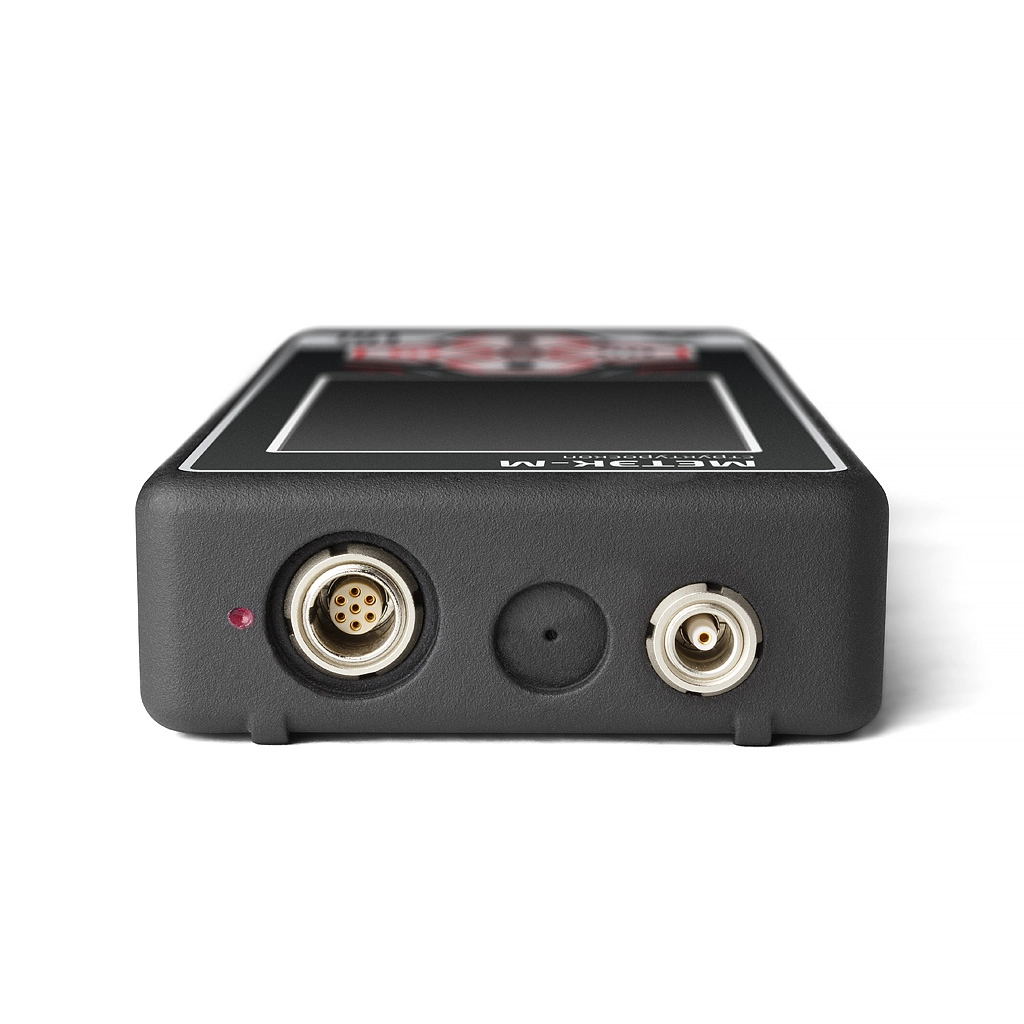

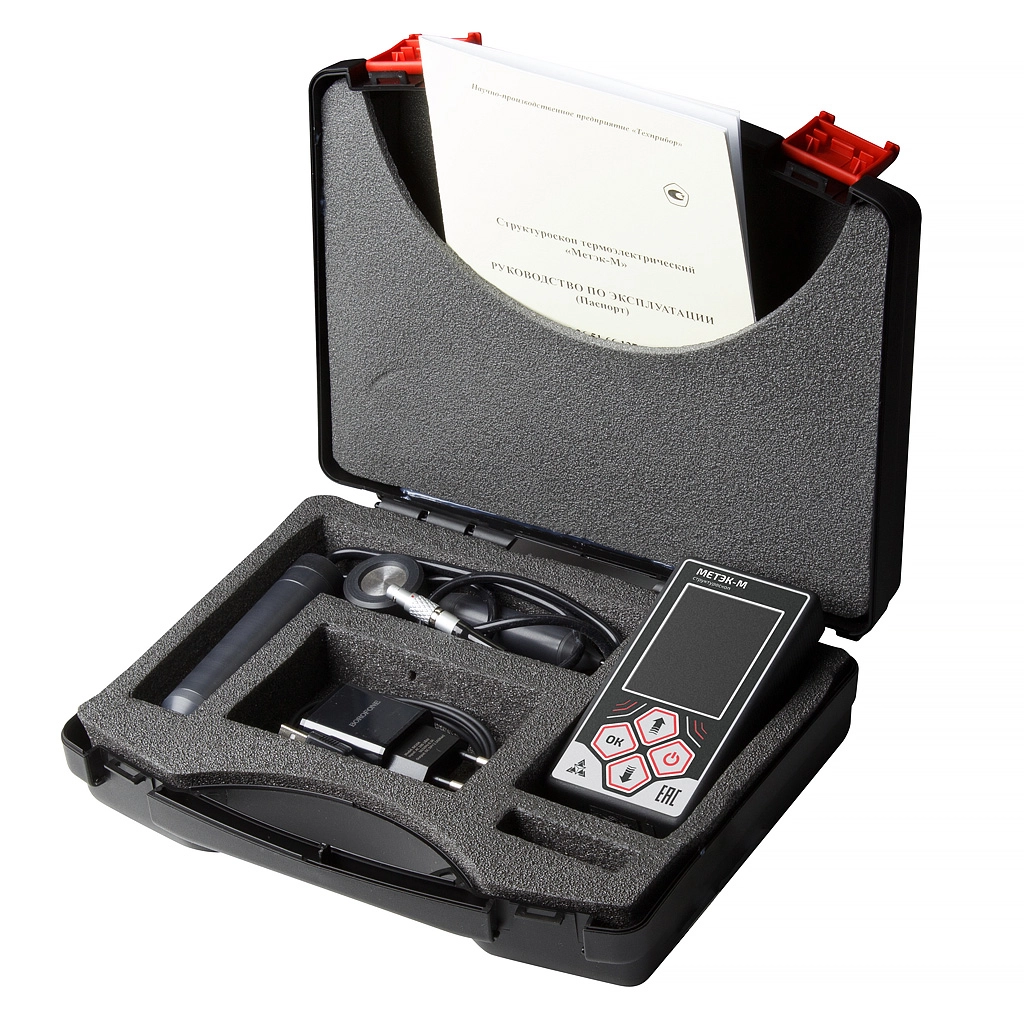

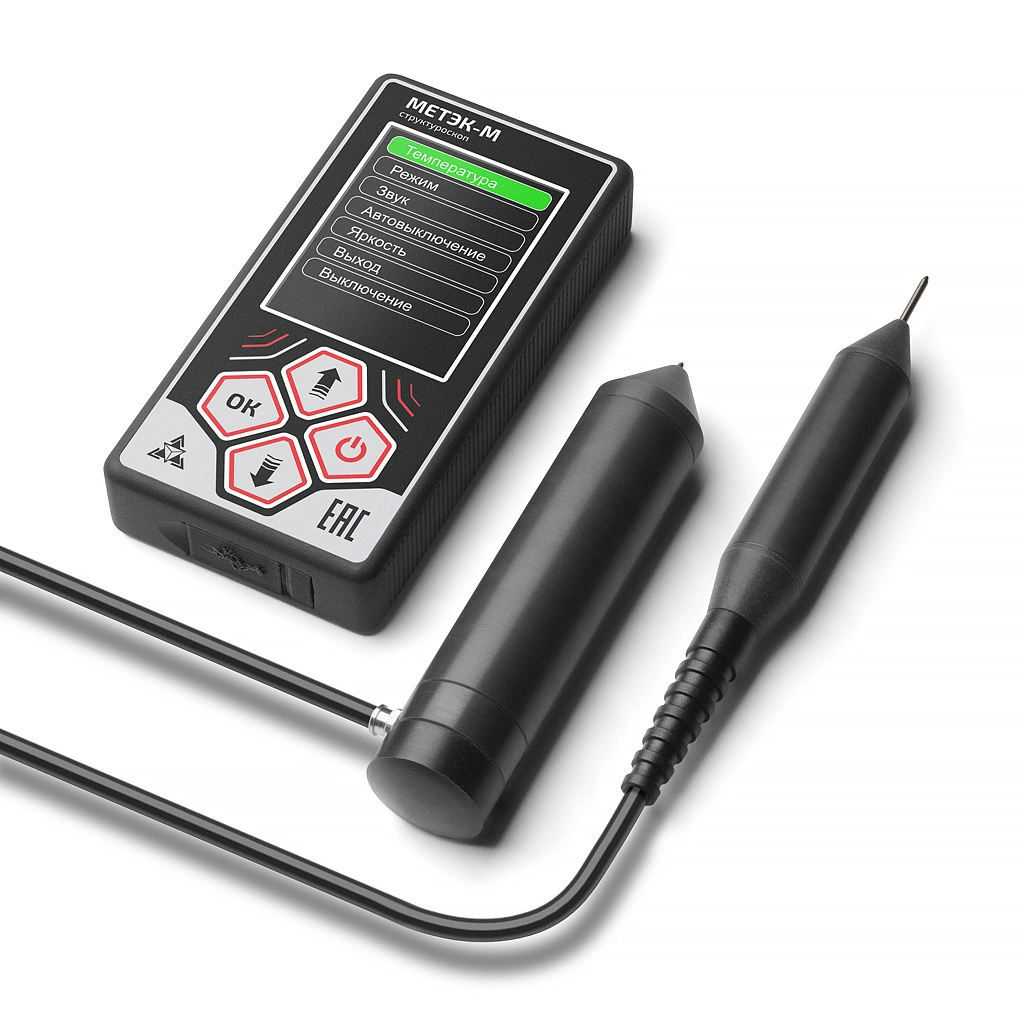

Конструктивно прибор состоит из электронного блока с корпусом из алюминия и измерительного преобразователя с горячим и холодным электродами, которые подключаются к электронному блоку кабелем с само защёлкивающимся разъёмом.

СТРУКТУРОСКОП МЕТЭК ПОСТАВЛЯЕТСЯ В ДВУХ МОДИФИКАЦИЯХ МЕТЭК И МЕТЭК-М:

МЕТЭК в результате измерений выводит на дисплей измеренное значение величины термо-ЭДС. Дополнительно на дисплей выводится минимальное, максимальное и среднеквадратичное значение за серию измерений, среднеквадратичное отклонение измеренных значений за серию измерений, значение эталона и допуска для сигнализации отклонения. Так же на дисплее отображается состояние встроенного аккумулятора и температура горячего и холодного электрода.

МЕТЭК-М имеет модернизированное ПО и позволяет вместо значения термо-ЭДС выводить на дисплей марки металла или сплава соответствующие измеренному значению термо-ЭДС (в приборе уже есть некоторые записанные предустановленные марки) Так же пользователь имеет возможность добавлять марки металлов и сплавов в прибор.

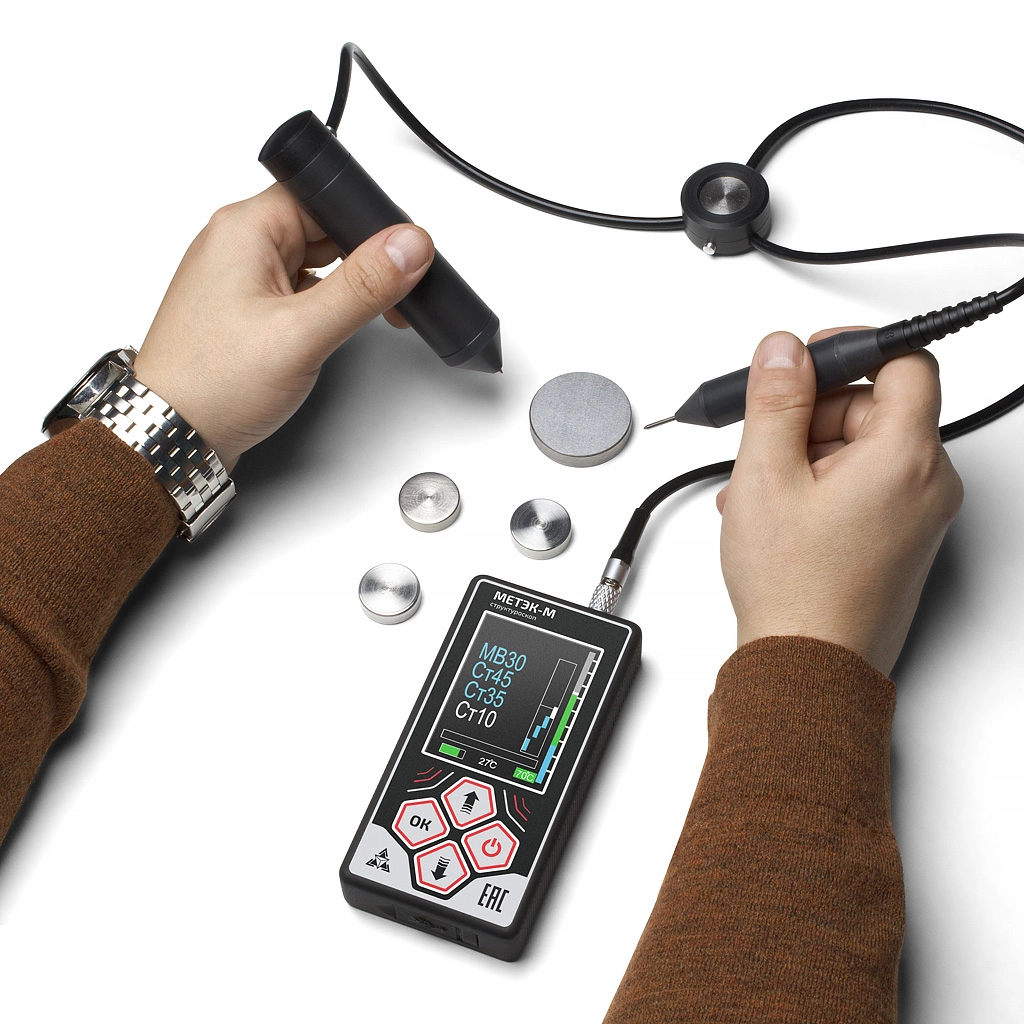

Опционально могут быть поставлены образцы металлов и сплавов:

Комплект СПЛАВ (3 образца) - 15 000 руб.

Комплект СПЛАВ (6 образцов) - 28 000 руб.

Комплект СПЛАВ (20 образцов) - 98 000 руб.

Комплект образцов СПЛАВ с образцами заказчика - по запросу

РЕШАЕМЫЕ ЗАДАЧИ:

• Экспресс сортировка сталей и сплавов по маркам путем построения корреляционной зависимости между контролируемым и измеряемым параметрами
• Оценка толщины металлических покрытий по изменению термо-ЭДС в зависимости от толщины наносимого покрытия, путем сравнения с эталонами
• Привязка характеристик материалов, таких как термообработка и химический состав к величине термо-ЭДС путем сравнения с эталонами
• Определение мест структурной неоднородности

ОСОБЕННОСТИ ТЕРМОЭЛЕКТРИЧЕСКОГО СТРУКТУРОСКОПА МЕТЭК-М:

• Автоматическое определение каждого нового измерения
• Стабильная повторяемость результатов
• Информативный LCD-дисплей 2,8 “ (отображение текущего, среднего и последних 8 измерений)
• Контроль температуры горячего электрода и образца
• Звуковая и цветовая сигнализация отклонения от заданного уровня
• Минимальная тепловая нагрузка на руки оператора
• Контроль деталей без ограничения по размерам
• Вольфрамовый износостойкий и коррозионностойкий горячий электрод
• Экспресс-контроль деталей любых размеров без извлечения из изделия
• Создание и редактирование пользовательских шкал с последующей индикацией в виде марки сплава
• Питание прибора от встроенного АКБ или от сети

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОЭЛЕКТРИЧЕСКОГО СТРУКТУРОСКОПА МЕТЭК
