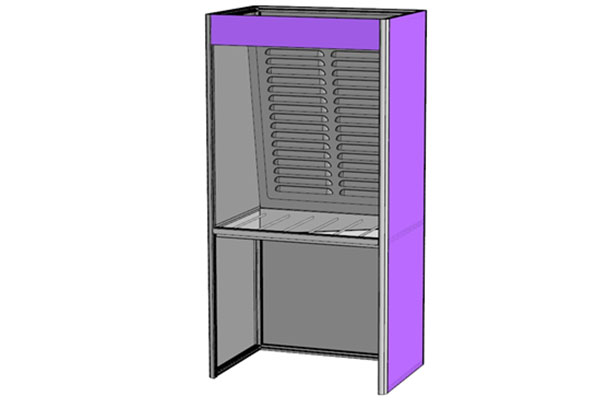

ЛАДОГА универсальный модульный стенд для капиллярного контроля представляет собой специально оборудованное рабочее место для проведения капиллярного контроля. Стенд предназначен для капиллярного контроля малых и среднеразмерных деталей. Полный цикл процесса контроля, а именно: предварительная очистка, нанесение пенетранта, промежуточная промывка, нанесение проявителя и осмотр - производятся непосредственно на стенде. Стенд подходит, как для контроля отдельных образцов, так и для серийных испытаний.
Стенд ЛАДОГА может включать в себя одну или две секции с каркасом, изготовленным из коррозионностойких материалов. Стенд оборудуется согласно пожеланиям заказчика, и, как правило, включает в себя:
- Поддон с наклонным дном для слива из нержавеющей стали
- Перфорированный стол – рабочая поверхность (на рабочую поверхность может быть установлен съемный вращающийся стол для вращения деталей в корзине)
- Система вытяжки: вытяжная панель и вытяжной вентилятор с обратным клапаном для вытяжки паров аэрозолей и взрывоопасных газовых смесей
- Накопительный бак для стоков емкостью 100 литров. Слив бака производится вручную с утилизацией в соответствии с нормами РФ
- Пульт с кнопками запуска таймеров выдержки в пенетранта, а также лампами, сигнализирующими об окончании отсчета времени
- Пистолет с чистой водой для промывки деталей, подключенный к системе водоподготовки, оснащенный регулятором давления
- Две стойки с зацепами на боковых стенках кабины для подвеса деталей или корзины на перекладине при проведении операций нанесения материалов или промывки
- В случае если стенд состоит из двух секций (комплектация ЛАДОГА-2) нижние части боковых стенок рабочей зоны делают подъёмными для проноса корзины из станции в станцию
- Шкаф электрики и управления содержит все необходимые электрические и электронные компоненты для управления капиллярной линией, включая ПЛК
- Станция очистки воды для подачи в линию контроля
- Станция очистки воды перед сбросом в канализацию: вода, накапливающаяся после процесса контроля в баке станции окончательной промывки, при помощи химически стойкого пневматического насоса пропускается через угольный фильтр и сливается в канализацию.
- Система подготовки воздуха: включая реле, редукторы, краны и пистолеты для сушки деталей и удаления излишков проявителя
Так же опционально может быть установлено дополнительное оборудование:
- Затемняющие шторы
- УФ-лампы фонового освещения для контроля качества нанесения пенетранта и промывки
- Станция горячей ультразвуковой очистки деталей, оснащенная: системой перемешивания моющего раствора, системой автоподстройки частоты ультразвуковых колебаний в зависимости от условий очистки (объём загруженных деталей, физико-химические свойства и объём жидкости)
- В состав стенда могут быть включены сопутствующие принадлежности и приборы, такие как УФ светильники, пирометры для замера температуры и прочее
ДОКУМЕНТАЦИЯ НА ОБОРУДОВАНИЕ
- Паспорт на оборудование
- Руководство по эксплуатации
- Принципиальные схемы
- Паспорта и методики поверки средств измерений ( если таковые поставляются в составе)
- Программа ПЛК
УСЛУГИ
- Предварительная приемка у Производителя
- Упаковка, доставка до Покупателя
- Шеф-монтажные и пуско-наладочные работы
- Инструктаж персонала Заказчика
NDT-CLUB: Грамотная техническая консультация, подбор комплектации, демонстрация оборудования в офисе компании, выездные демонстрации, быстрая поставка и отгрузка со склада в Москве и доставка по городам РФ!
