Набор мер толщины UCB 002 зарегистрированы в Государственном реестре средств измерений под № 51139-12.
Свидетельство об утверждении типа средств измерений RU.C. 27.004.А № 48043 выдано Федеральным агентством по техническому регулированию и метрологии.

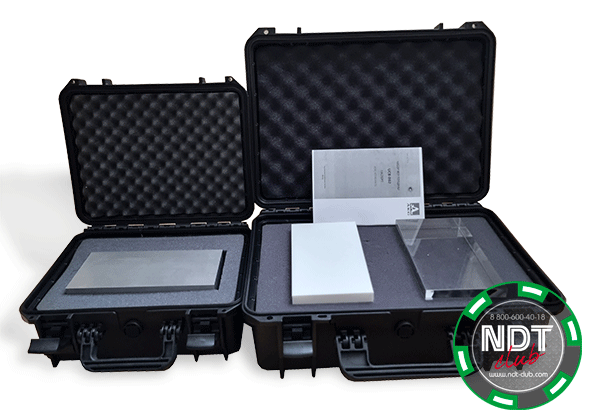

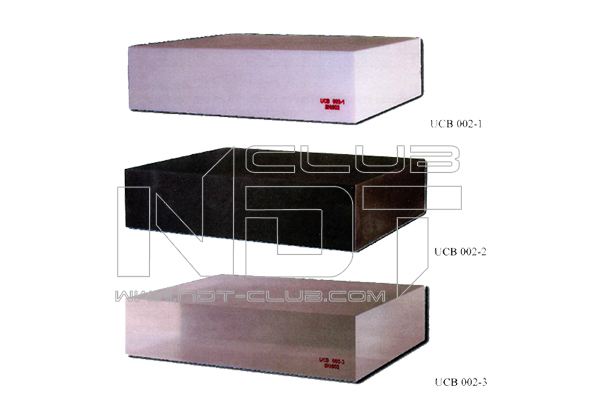

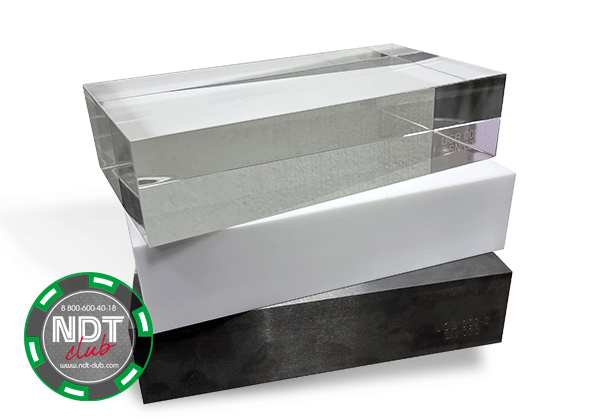

• Набор мер толщины UCB 002
• Транспортный чемодан для меры UCB 002-2
• Транспортный чемодан для мер UCB 002-1 и UCB 002-3
• Паспорт
Набор мер UCB предназначен для проведения следующих проверок тестеров ультразвуковых UK1401, UK1401S (АПЯС.412231.004) аналогичных средств неразрушающего контроля:
• Проверка юстировки задержки
• Проверка диапазона измерений времени распространения ультразвуковых волн
• Проверка диапазона измерений скорости распространения ультразвуковых волн
• Проверка пределов допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн
• Проверка пределов допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн
• Проверка продолжительности непрерывной работы прибора от новых элементов питания
• Проверка устойчивости прибора к воздействию верхнего (нижнего) рабочего значения температуры среды эксплуатации
|
Наименование характеристики |
UСВ 002-1 |
UСВ 002-2 |
UСВ 002-3 |
|
Диапазон допускаемых значений толщины, мм |
54,5 – 55,5 |
54,5 – 55,5 |
54,5 – 55,5 |
|
Пределы допускаемой абсолютной погрешности толщины, мм |
±0,2 |
±0,05 |
±0,1
|
|
Диапазон допускаемых значений скорости распространения продольной ультразвуковой волны, м/с |
1200 – 1900 |
5900 – 6100 |
2300 – 2800 |
|
Пределы допускаемой абсолютной погрешности скорости распространения продольной ультразвуковой волны, м/с |
±1,5% |
||
|
Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с |
500 – 1000 |
3200 – 3400 |
900 – 1500 |
|
Пределы допускаемой абсолютной погрешности скорости распространения поперечной ультразвуковой волны, м/с |
±5% |
±1% |
|
|
Габаритные размеры, мм |
230х120х55 |
||
|
Масса, г |
3 300 |
11 700 |
1 800 |
|

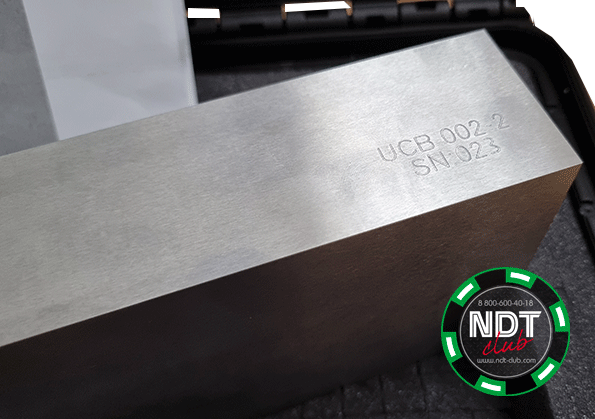

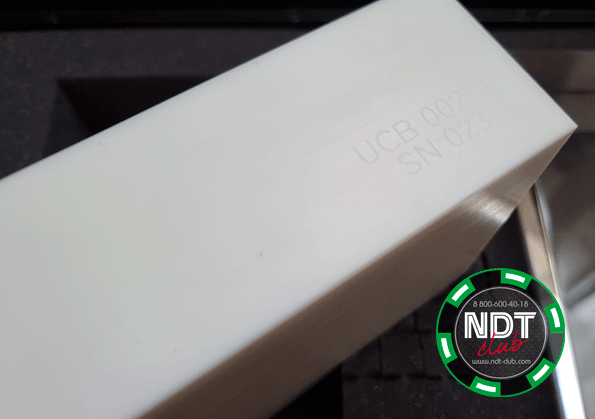

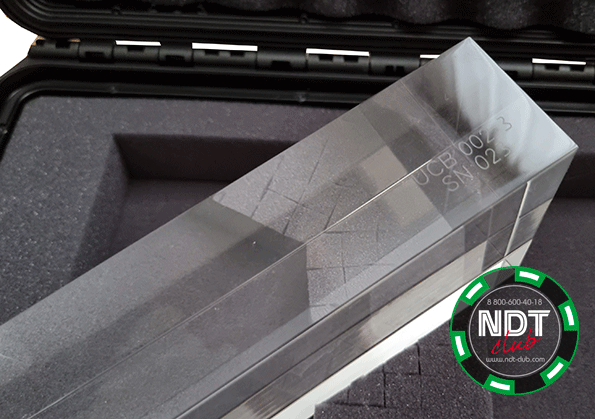

Материал |
фторопласт |
сталь |
оргстекло |
|
Наименование характеристики |
UCB 002-1 |
UCB 002-2 |
UCB 002-3 |
|
Толщина, мм |
55,00 |
55,05 |
55,00 |
|
Скорость распространения продольной ультразвуковой волны, м/с |
1465 |
6055 |
2735 |
|
Скорость распространения поперечной ультразвуковой волны, м/с |
570 |
3360 |
1380 |
