А1220 MONOLITH (МОНОЛИТ) ультразвуковой дефектоскоп для контроля бетона

А1220 Monolith | А1220 Монолит ультразвуковой низкочастотный дефектоскоп

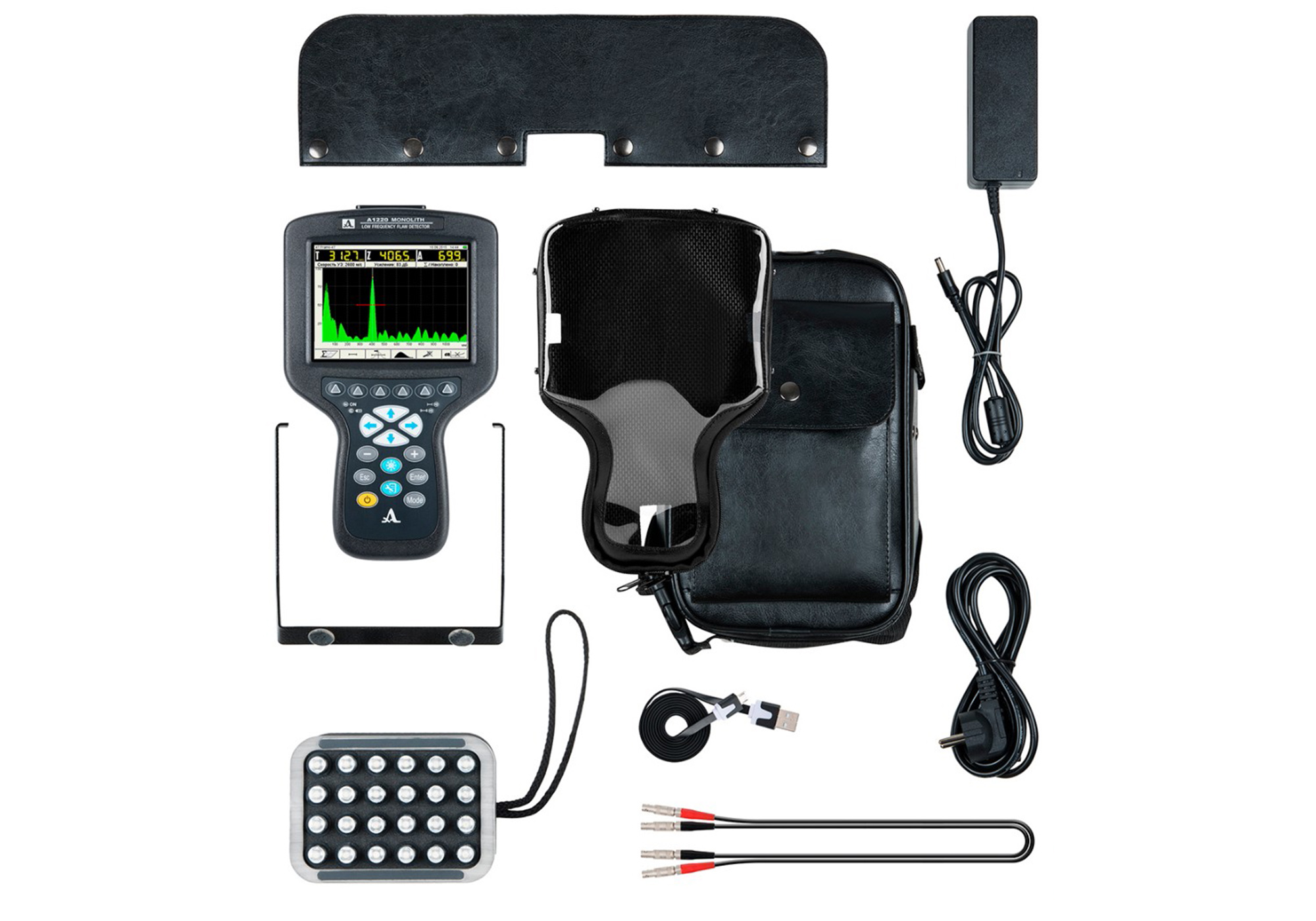

Дефектоскоп А1220 Monolith предназначен для решения задач толщинометрии и дефектоскопии конструкций из бетона, горных пород, асфальта. Уникальность прибора состоит в том, что он позволяет проводить контроль объектов эхо-методом при одностороннем доступе при помощи низкочастотных антенных решеток, а также осуществлять контроль сквозным прозвучиванием различными преобразователями (специализированные решетки, преобразователи с СТК с продольной и поперечной волной, преобразователи с жидкостным контактом).Возможна индивидуальная комплектация А1220 Монолит для решения конкретных задач, с оптимизацией по комплекту и цене.

А1220 Monolith: назначение ультразвукового дефектоскопа

• Измерение толщины изделий из бетона
• Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе
• Исследование внутренней структуры крупнозернистых материалов
• А1220 monolith используется для поиска расслоений и других дефектов в бетоне

А1220 Monolith: функциональные особенности дефектоскопа

• Прибор обеспечивает представление результатов измерений на дисплее, как в виде традиционного А-скана, так и в виде В-, С-, D- Сканов, позволяющих получить более полное представление о внутренней структуре объекта
• Контроль проводится без применения контактной жидкости – сухой точечный контакт
• Все результаты тестирования (реализации) сохраняются в энергонезависимой памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования результатов обследования

А1220 Monolith: конструктивные особенности дефектоскопа

• Малый вес прибора – 800 г
• Эргономичный корпус из ABS пластика
• Цветной TFT дисплей

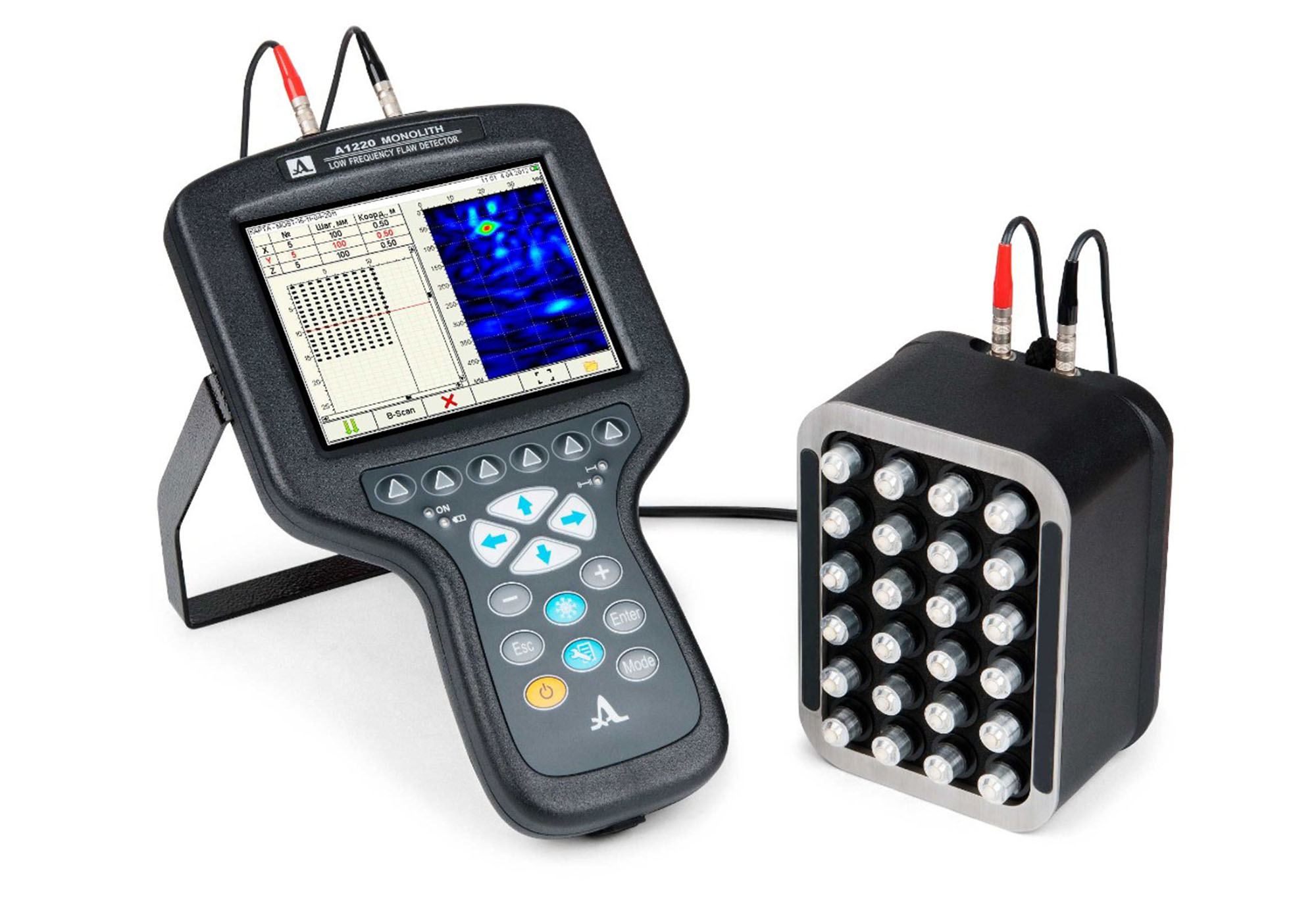

• Подпружиненный контакт преобразователей в матричной решетке обеспечивает сглаживание неровностей контролируемого объекта

А1220 Monolith: режимы работы дефектоскопа

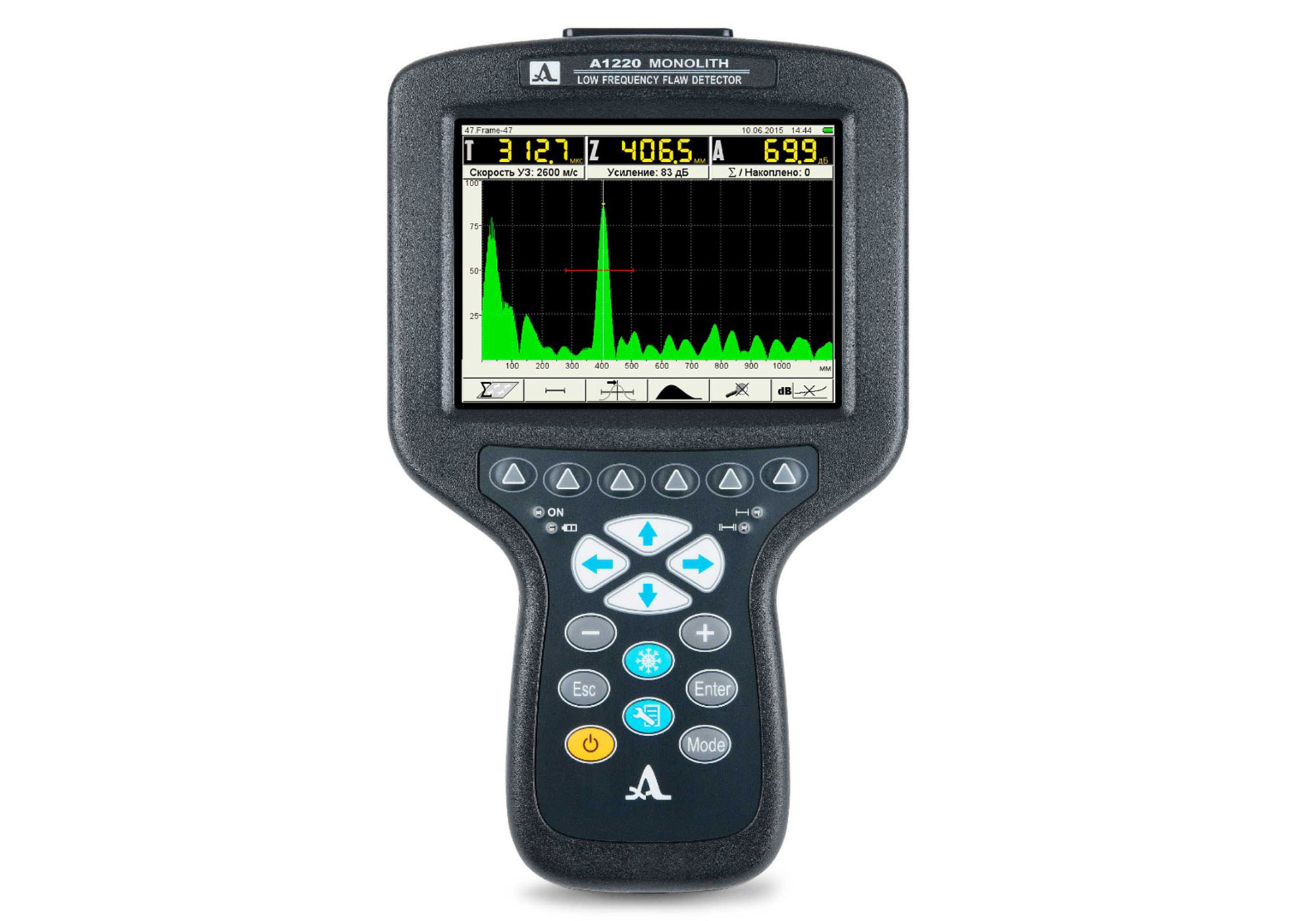

Режим ЭХО: Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе функция АКФ). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала

Режим ПРОЗВУЧИВАНИЕ: Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

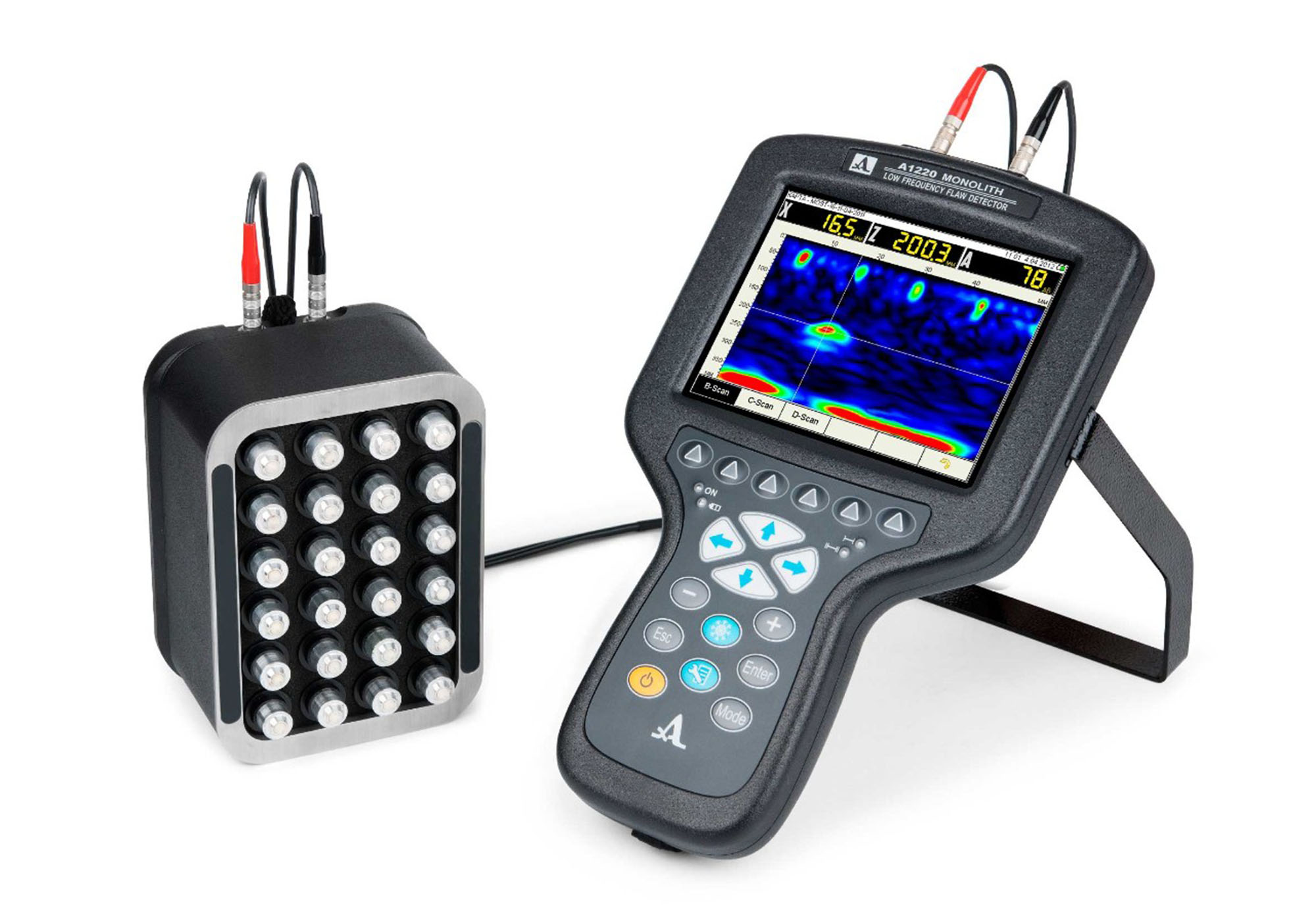

Режим КАРТА: Предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта

А1220 Monolith: технические характеристики ультразвукового дефектоскопа
