ЭМА-200 электромагнит переменного и постоянного тока

92 072

с НДС

КУПИТЬ

ЭМА-200 электромагнит AC/DC

ЭМА-200 универсальный электромагнит AC/DC применяется для проведения магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Электромагнит выявляет поверхностные и подповерхностные дефекты в основном материале: трещины, волосовины, надрывы; непровары сварных соединений. Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Применяется для намагничивания изделий различных форм и отдельных зон изделий, в т.ч. сварных швов, переменным или постоянным магнитным полем. В режиме “ПЕРЕМЕННЫЙ ТОК” прибор может использоваться для размагничивания объектов контроля путем постепенного удаления включенного электромагнита от объекта контроля. Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3. Портативный электромагнит ЭМА-200 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.

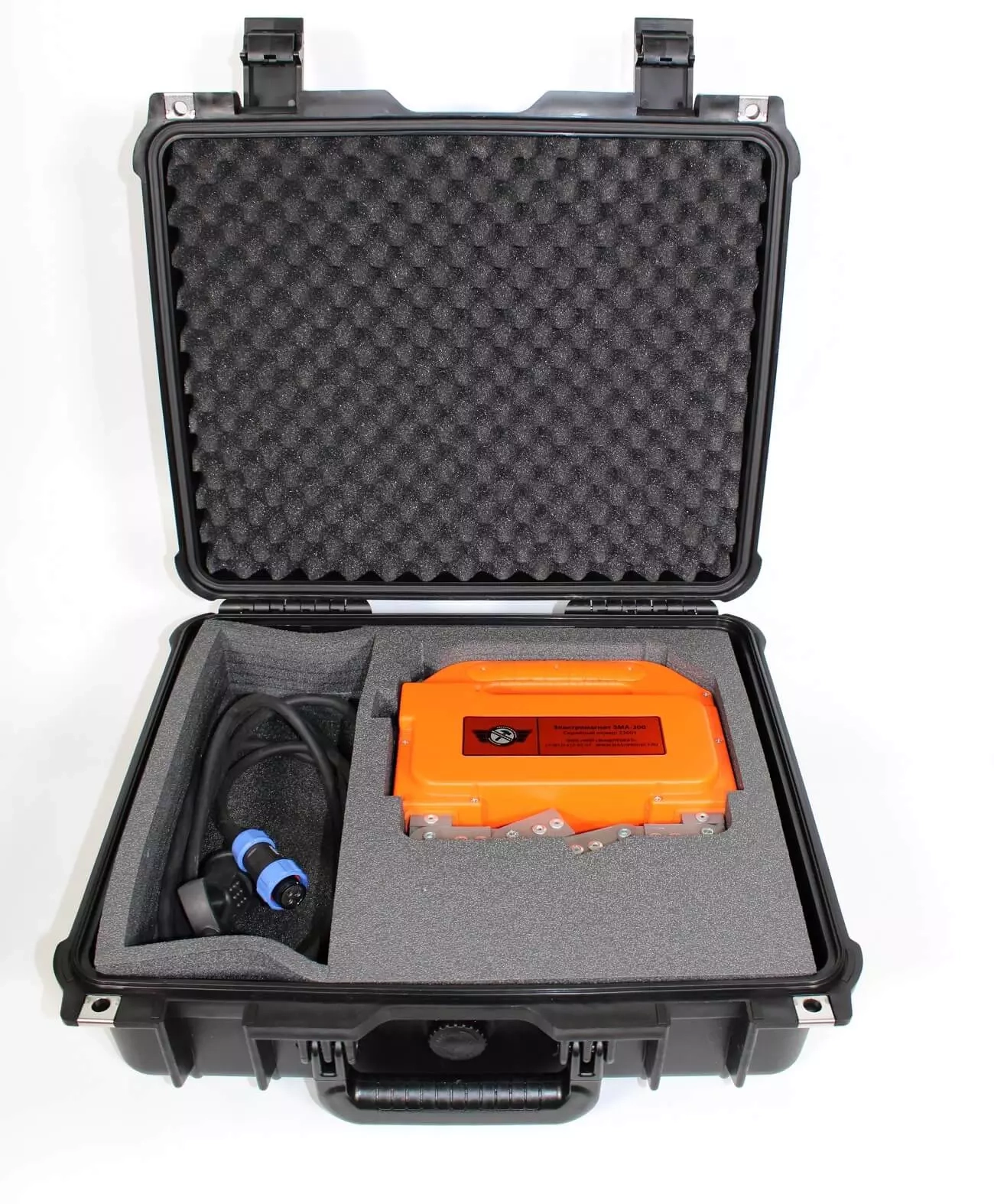

Комплектация электромагнита ЭМА-200

Портативный электромагнит ЭМА-200

Кабель питания, 3 м

Пластиковый кейс

Руководство по эксплуатации, совмещенное с паспортом

Особенности прибора ЭМА-200

На торце корпуса расположен специальный переключатель для выбора режима работы: “ВЫКЛ.”, “ПЕРЕМЕННЫЙ ТОК”, “ПОСТОЯННЫЙ ТОК”
Кабель питания подключается через разъем, обеспечивающий полную герметичность соединения
Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита
Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях
Удобная ручка и элементы управления для работы в перчатках
Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации

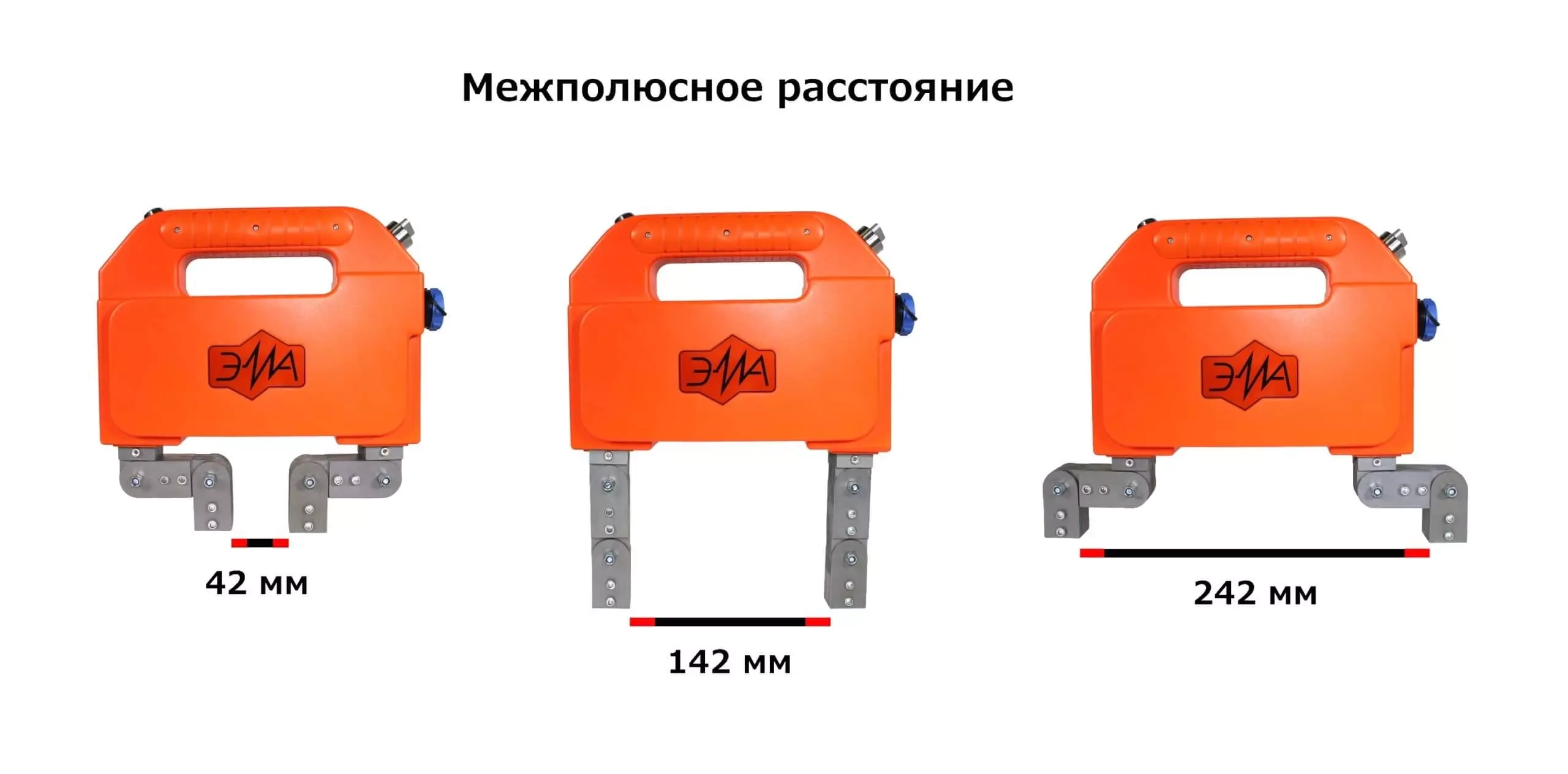

Межполюсное расстояние варьируется от 42 до 242 мм
Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков

Преимущества в эксплуатации ЭМА-200

Возможность работы в двух режимах: “ПЕРЕМЕННЫЙ ТОК” и “ПОСТОЯННЫЙ ТОК”
Удобное расположение переключателя режимов работы на торце корпуса прибора
Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях
Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита
Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации
Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков

Работа с электромагнитом ЭМА-200

Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала

Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений

Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля

Подключить сетевой кабель к разъему на корпусе электромагнита

Подключить сетевой кабель к розетке питающей сети (230В, 50Гц)

С помощью переключателя выбрать режим работы – “ПЕРЕМЕННЫЙ ТОК” или “ПОСТОЯННЫЙ ТОК”;

Установить электромагнит полюсами в зону контроля на изделии

Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии магнитного поля

Для размагничивания изделия необходимо установить переключатель выбора режима работы в положение “ПЕРЕМЕННЫЙ ТОК”; затем, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.

По окончании работы – отключить сетевой кабель от розетки сети, затем – от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.

ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!

Технические характеристики электромагнита ЭМА-200

Параметры	Значения
Среднее расстояние между полюсами	142 мм
Максимальное расстояние между полюсами	242 мм
Минимальное расстояние между полюсами	42 мм
Поперечное сечение полюсов, не менее	26 х 25 мм
Рабочее магнитное поле	AC/DC
Рабочий ток
Переменный:	2,5 А
Постоянный:	0,25 А
Сила отрыва, не менее:
Переменный ток	10 кг
Постоянный ток	30 кг
Питание	Сеть переменного тока 230В, 50Гц
Рабочий цикл	50 %
Максимальная длительность включения	6 с
Степень защиты	IP 54
Габаритные размеры, не более	229 x 275 x 61 мм
Масса, не более	3,8 кг
Съемный сетевой кабель	Длина 3 м, влагозащищенный разъем
Рабочие условия эксплуатации	Температура окружающего воздуха – 30 … + 55 °С
Срок службы	5 лет
Гарантийный срок обслуживания	24 мес.
