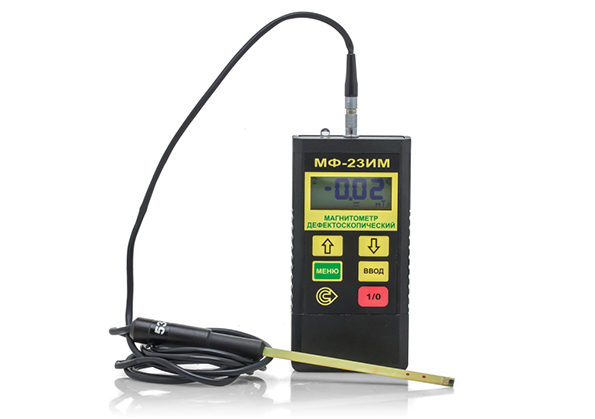

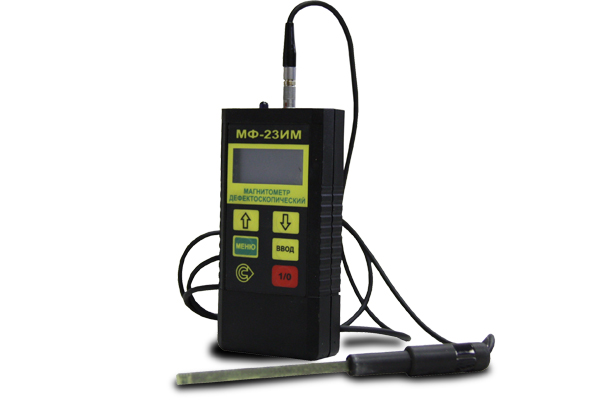

МФ-23ИМ магнитометр дефектоскопический

193 200

с НДС

КУПИТЬ

МФ-23ИМ магнитометр дефектоскопический - предназначен для измерения магнитной индукции и напряженности переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см) и их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом любых изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля в магнитометре основано на эффекте Холла.

Магнитометр позволяет определить соответствие соотношения тангенциальной и нормальной составляющей напряженности магнитного поля при магнитопорошковом контроле как способом приложенного поля (СПП), так и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

Магнитометр дефектоскопический МФ-23ИМ отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.

Магнитометр дефектоскопический внесен в Государственный реестр средств измерений (ГРСИ) под № 20106-00. Магнитометр (миллитесламетр) также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ МАГНИТОМЕТРА МФ-23ИМ:

Минимальные габариты измерительного преобразователя Холла для магнитометра МФ-23ИМ позволяют производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах, т.е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин
Измерение импульсного намагничивающего поля с длительностью импульсов – от 0,5 мс.
Малая погрешность измерений (см. Таблицу технических характеристик)
Компактные размеры и низкое энергопотребление
Магнитометр имеет 2 режима индикации результатов измерений – цифровой и графический Магнитометр МФ-23ИМ в режиме графической индикации позволяет обнаружить размагничивающий импульс, отобразив его форму и амплитуду на графическом дисплее, в результате чего могут быть своевременно внесены изменения в схему намагничивания
Программное обеспечение магнитометра МФ-23ИМ позволяет гибко настроить не только пороги сработки, но и временную развертку, что позволяет отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования (намагничивающих устройств или магнитопорошковых дефектоскопов)
Определение области эффективной намагниченности, внутри которой тангенциальная составляющая напряженности магнитного поля достаточна для проведения магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих напряженности магнитного поля менее или равно 3
Проверка режима намагничивания/размагничивания объектов контроля на соответствие методике/технологической инструкции магнитопорошкового контроля для данного объекта

МФ-23ИМ МАГНИТОМЕТР БАЗОВЫЙ КОМПЛЕКТ

МФ-23ИМ электронный блок

Преобразователь тип 1

Преобразователь тип 2

Калибр

Батарея типа РР3

Документация

Пластиковый кейс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТОМЕТРА МФ-23ИМ:

Диапазон измерения напряженности постоянных магнитных полей	от 4 до 8000 А/см
Диапазон измерения среднего и амплитудного значений напряженности переменных магнитных полей и амплитудного значения напряженности импульсных магнитных полей	от 16 до 8000 А/см
Диапазон измерения индукции постоянных магнитных полей	от 0,5 до 1000 мТл
Диапазон измерения среднего и амплитудного значений индукции переменных магнитных полей и амплитудного значения индукции импульсных магнитных полей	от 2 до 1000 мТл
Длительность измеряемых импульсов по уровню 0,1 не менее	1 мс
Сигнализация о выполнении любого действия	звуковая
Электропитание магнитометра	1шт. батарея типа РР3 напряжением 9 В
Средний потребляемый от батареи ток, не более	20 мА
Время работы магнитометра при питании от батареи, не менее	8 ч
Время установления рабочего режима магнитометра не более	30 с
Время одного измерения, не более	3 с
Время непрерывной работы магнитометра без подстройки, не менее	60 мин.
Магнитометр имеет встроенную память для запоминания результатов измерений, которая разбита по группам. Общий объем памяти, результаты измерений	4080
Максимальное количество результатов в группе	255
Максимальное число групп	255
Передачи информации в компьютер	RS232
Габаритные размеры не более	электронный блок (длина x ширина x толщина) 120x60x25 преобразователь 1 в футляре (диаметр x длина) 13 мм x 150 мм преобразователь 2 в футляре (диаметр x длина) 13 мм x190 мм длина кабеля любого преобразователя 1500 ± 200 мм
Масса	электронного блок с батареей 150 ± 20 г. любого из преобразователей с кабелем в футляре 45 ± 5 г.
Распределение времени безотказной работы	подчиняется экспоненциальному закону
Средняя наработка на отказ	33 000 ч
Установленная безотказная наработка	3 300 ч
Среднее время восстановления работоспособности	5 ч
Полный средний срок службы	10 лет
Установленный срок службы	2 года
