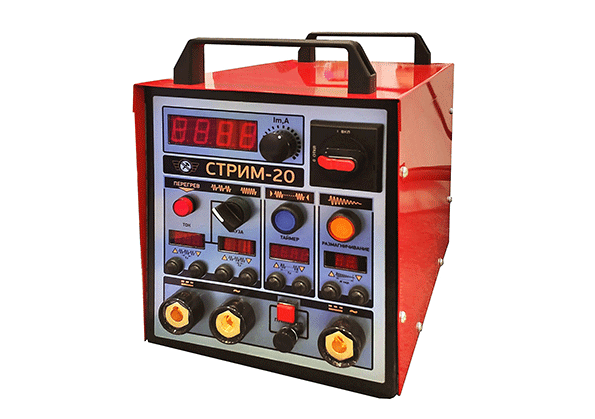

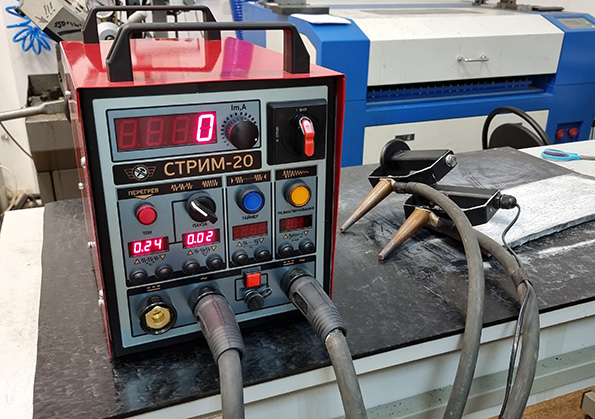

СТРИМ-20 магнитопорошковый дефектоскоп переносной

по запросу

с НДС

КУПИТЬ

СТРИМ-20 переносной магнитопорошковый дефектоскоп предназначен для обнаружения поверхностных и подповерхностных дефектов при контроле изделий из ферромагнитных материалов. Позволяет выявить трещины, флокены, несплавления.

Принцип работы прибора: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.

Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.

Дефектоскоп СТРИМ-20 может быть использован для контроля:

Строительные металлические конструкции
Зубчатые колеса
Литые детали
Отливки
Поковки

Переносные магнитопорошковые дефектоскопы серии СТРИМ

Ток, А	> 1000	> 1000	> 1500	> 1500	> 2000	> 2000
Переменный ток	+	+	+	+	+	+
Выпрямленный ток	+	–	+	–	+	–
Прерывистый ток	+	+	+	+	+	+
Таймер	–	–	–	–	+	+
Автоматическое размагничивание	+	+	+	+	+	+
Настройка размагничивания	–	–	–	–	+	+
Электрическое подключение	230В, 10А	230В, 10А	230В, 16А	230В, 16А	230В, 32А	230В, 32А
Вес, кг	16	14	22	19	30	27

СТРИМ-20 Магнитопорошковый дефектоскоп базовый комплект

Блок прибора

Токовый кабель 3,0 м сечением 95 мм с пистолетной рукояткой и контактным наконечником

Токовый кабель 3,0 м сечением 95 мм с пистолетной рукояткой, контактным наконечником и кнопкой включения тока

Сетевой кабель

Руководство по эксплуатации с паспортом

Дополнительная комплектация СТРИМ-20

Соленоид

Токовые кабели, ручки

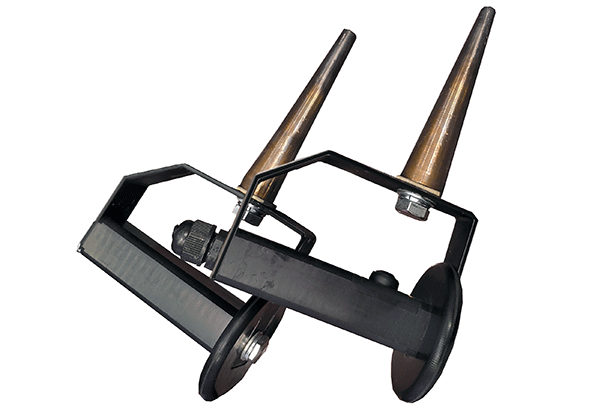

Контактные наконечники из разных металлов

Электромагнит

Сетевой кабель нестандартной длины

Педаль включения тока

Специализированные устройства намагничивания

Тележка для транспортировки

Особенности дефектоскопа СТРИМ-20

Малый вес прибора (30 кг) успешно сочетается с высокой величиной генерируемого выходного тока
Наличие переменного и постоянного (выпрямленного однополупериодного) тока позволяет проводить, как циркулярное, так и продольное намагничивание объектов контроля
Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы” и ГОСТ Р 53700-2009 “Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование”

Преимущества в работе с СТРИМ-20:

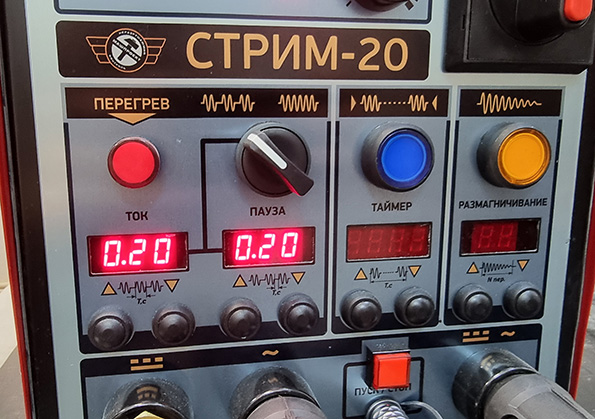

Плавная регулировка амплитуды тока
Контроль крупногабаритных изделий
Удобный запуск намагничивания кнопкой на пистолетной рукояти с контактным наконечником, кнопкой на корпусе дефектоскопа или выносной педалью
Намагничивание непрерывным и прерывистым (импульсным) токами
Индикация непосредственно амплитудного значения тока намагничивания
Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
Возможность установки времени намагничивания
Регулировка времени размагничивания
Сохранение настроек при выключении
Автоматическая защита от перегрева
Подключение различных намагничивающих устройств
Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами
Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях
Отлично подходит для работы в стационарных стендах магнитопорошкового контроля
В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля

Технические характеристики магнитопорошкового дефектоскопа СТРИМ-20

Переменный ток
Пиковое значение, не менее	2100 А
Действующее значение, не менее	1400 А
Выпрямленный полупериодный ток
Пиковое значение, не менее	2000 А
Действующее значение, не менее	1000 А
Функции
Регулировка тока	Плавная
Индикация тока	Амплитудное значение, дискретность 1А
Погрешность измерения тока, не более	10%
Ток намагничивания	Непрерывный/прерывистый (ток-пауза)
Установка параметров прерывистого тока
Длительность импульса тока	От 0,02 до 9,98 (с шагом 0,02 с)
Длительность паузы	От 0,02 до 9,98 (с шагом 0,02 с)
Контроль времени намагничивания	Оператором (кнопка на ручке, педаль, клавиша на приборе)/таймером
Диапазон установки таймера	От 0,02 до 99,98 (с шагом 0,02 с)
Размагничивание	Убывающим по амплитуде током
Установка времени размагничивания	От 4 до 99 периодов тока (0,08 – 1,98 с)
Рабочие характеристики
Рабочий цикл при максимальной мощности	50%
Максимальная длительность подачи тока	10 с
Напряжение при разомкнутой цепи	5 В
Длина токовых кабелей	2,5 м
Сечение токовых кабелей	95 мм²
Мощность	8 кВА
Подключение	220В, 50Гц, 32A
Сетевой кабель (длиной 3 м)	Съемный, влагозащищенный разъем
Габаритные размеры (Ш х В х Д)	265 х 300 х 420 мм
Вес без устройств намагничивания	30 кг
