Образец для магнитопорошковой дефектоскопии предназначен для оценки работоспособности дефектоскопов с намагничивающим устройством, имеющим электроконтакты или электромагнит с ярмом.

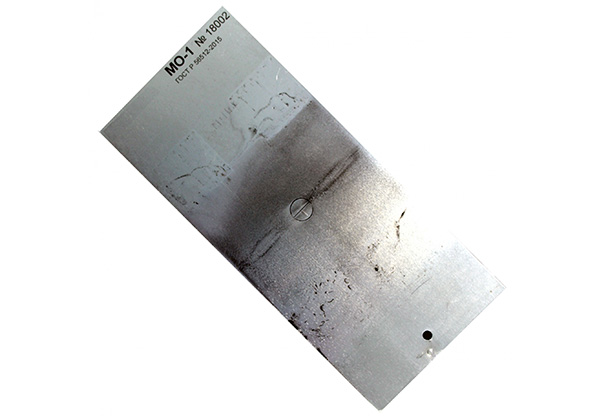

Образец представляет собой плоскую стальную плиту с размерами 180х80х12мм с одним поверхностным дефектом в виде узкого плоского паза и двумя подповерхностными дефектами в виде отверстий, находящихся на различной глубине от рабочей поверхности образца. При намагничивании образца на его рабочей поверхности создается неоднородное магнитное поле, эквивалентное магнитному полю естественных дефектов.
Изготовлен в соответствии с ГОСТ Р 56512-2015 "Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы"
1 - вставка с дефектом; 2, 3 - подповерхностные дефекты
