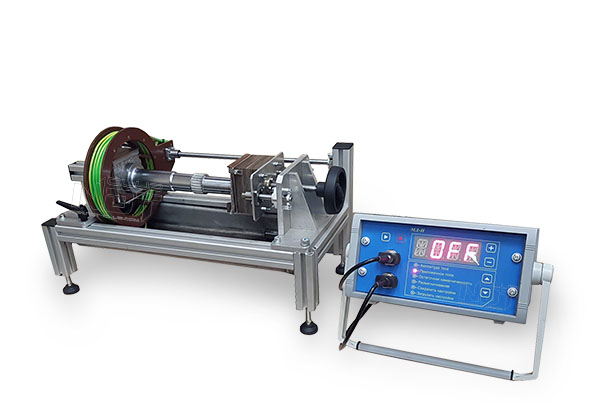

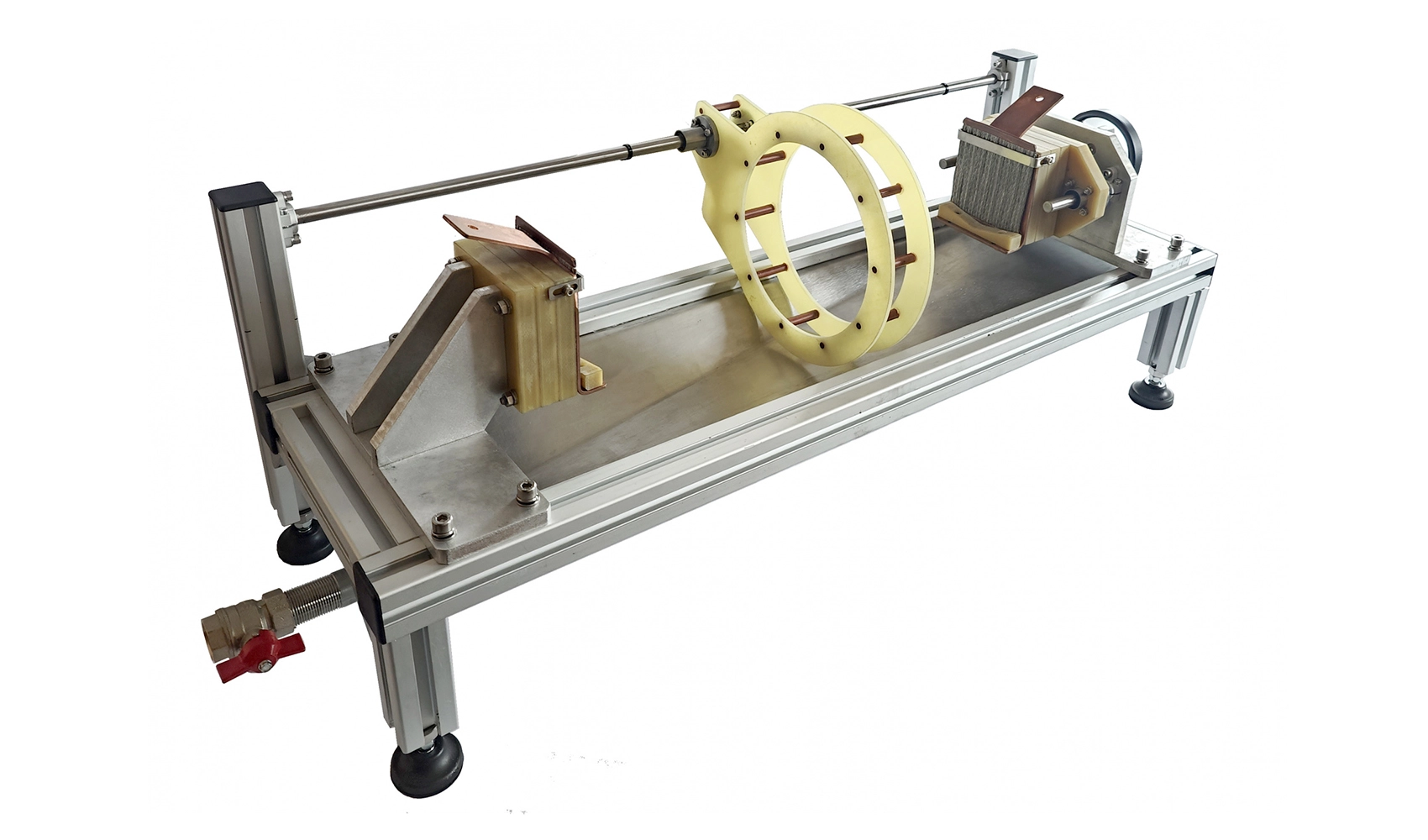

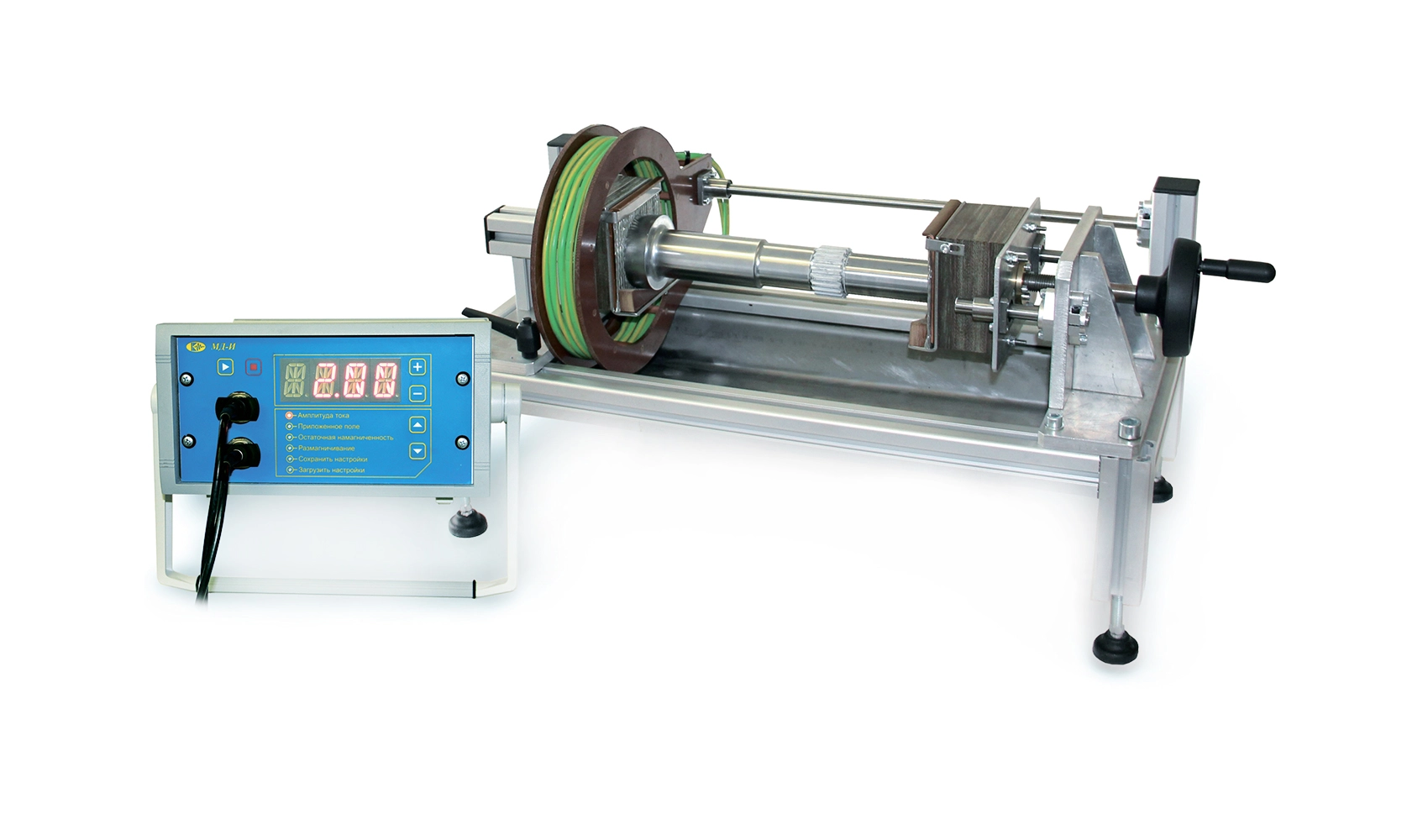

Стенд изготовлен из прочного алюминиевого профиля с регулируемыми по высоте ножками опорами. Для циркулярного намагничивания пропусканием тока через деталь используются две головки с контактными площадками из медной оплетки. Медная оплетка обеспечивает низкое контактное сопротивление и снижение риска образования прижогов во время пропускания тока. Винтовой механизм регулировки головок позволяет выставить требуемое расстояние между головками в зависимости от длины детали и обеспечить ее нужное усилие прижима. Для установки радиусных деталей таких как болты, прутки, гильзы на контактных площадках установлены V-образные опоры. Для продольного намагничивания используется 5-ти витковая катушка с внутренним диаметром 150 мм. Катушка размещена на подвижной вдоль направляющей каретке, перемещение каретки с катушкой осуществляется вручную. Стенд имеет поддон из нержавеющей стали для сбора магнитопорошковой суспензии. Поддон монтируется на раме стенда и оснащен задвижкой для слива отработанной суспензии. Переключение типа намагничивания циркулярное/продольное осуществляется путем переключения кабелей.
Опционально:
МД-300/МД-500 совместим с любым генератором тока: МД-И, МДМ-2, БАЛТИЕЦ (любой из серии) для проведения магнитопорошкового контроля малогабаритных деталей длиной до 300/500 мм и диаметром до 90 мм. Стенд может быть поставлен отдельно с кабелями для подключения к конкретному магнитопорошковому дефектоскопу или без них, а также в составе с дефектоскопом по выбору заказчика.
Для примера приведена комплектация стенда с дефоктоскопами МД-И и МДМ-2:
Магнитопорошковый МД-И: обладает регулировкой тока до 5000 А с памятью натроек, режимом ток-пауза, автоматическим размагничиванием, ругулировкой длительностью намагничивания и размагничивания.
Комплектация МД-300/МД-500 в составе с магнитопорошковыми дефектоскопами |
|
Модуль имульсный МД-И / МДМ-2 (электронный блок)/Балтиец |
|
Мобильный стенд МД-300/МД-500 |
|
Кабель намагничивания для МД-И сечением 4 кв. мм и длиной 4 м |
|
Кабель намагничивания для МД-И сечением 10 кв. мм и длиной 4 м |
|
Блок питания сетевой 220В /24 В |
|
Кабель питания сетевой 220В |
|
Образец стандартный МО-2М |
|
Образец стандартный МО-3 |
|
Магнитная суспензия КЛЕВЕР-1 |
|
Комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)/Возможна разработка методики контроля |
|
Упаковка |
|
Параметр |
Значение |
|
Наибольший регулируемый импульсный ток |
5000 А на стандартном кабеле |
|
Регулировка тока |
есть |
|
Длительность импульсов тока |
1,5 мс |
|
Частота следования импульсов |
1 Гц |
|
Измерение тока |
есть |
|
Автоматическая установка тока |
есть |
|
Режим "ток-пауза" |
длительность тока 1-10 с длительность паузы 1-10 с |
|
Длительность автоматического размагничивания |
30, 60 или 120 с |
|
Память |
10 настроек |
|
Питание |
от блока питания 220 В либо бортовая сети 24-27 В |
|
Габаритные размеры |
МД-И: 330х150х460 мм |
|
Масса |
МД-И: 12 кг |
|
Управление |
Ручное |
|
Намагничивание |
Продольное – 10 000 А-витков импульсного тока Циркулярное – 2 000 А импульсного тока Комбинированное |
|
Размагничивание |
Автоматический цикл импульсным током чередующейся полярности продольным и циркулярным полями |
|
Размер контактных площадок для циркулярного намагничивания |
100 х 100 мм |
|
Обнаруживаемые дефекты |
Поверхностные (подповерхностные) |
|
Тип магнитного индикатора |
Флуоресцентный или цветной магнитный порошок на жидком носителе (масло или вода) |
|
Ограничения контролируемого изделия |
Длина от 30 до 300/500 мм / диаметр от 6 до 90 мм / вес до 10 кг |
