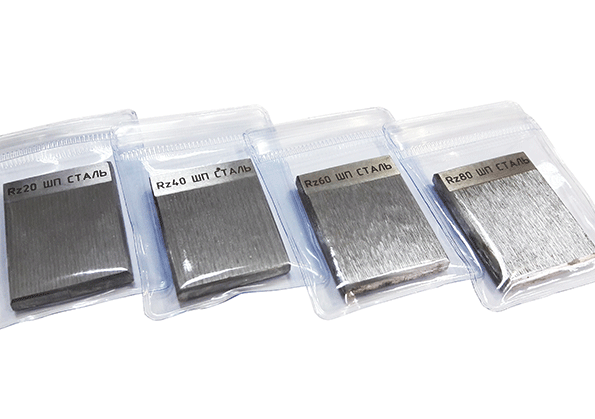

В7-1833 ОШС-ШП Rz образцы шероховатости поверхности (сравнения) изготовленные по ГОСТ 9378-93 предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки, при контроле шероховатости труднодоступных поверхностей методом визуального сравнения или осязания (на ощупь). Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости. Вид обработки – ШП шлифование периферией круга.
Внесены в реестры средств измерения РФ (№ 76029-19), РБ (№ РБ 03 01 7713 20), Казахстана (№ KZ.02.03.00436-202076029-19), РЖД (МТ 004.2020) и поставляются с ПОВЕРКОЙ.Методика поверки РТ-МП-5412-445-2019 (интервал между поверками 2 года).

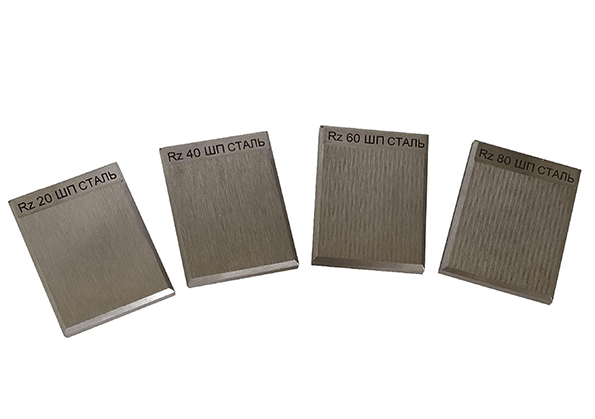

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Rz 10; 20; 40; 60, 80, 120, выбранными из ряда номинальных значений и приводятся как справочные по результатам измерений. Номинальное значение параметра шероховатости, условное обозначение способа обработки и материал нанесены со стороны рабочей поверхности образца.
|
НАИМЕНОВАНИЕ |
Цена в руб. с НДС |

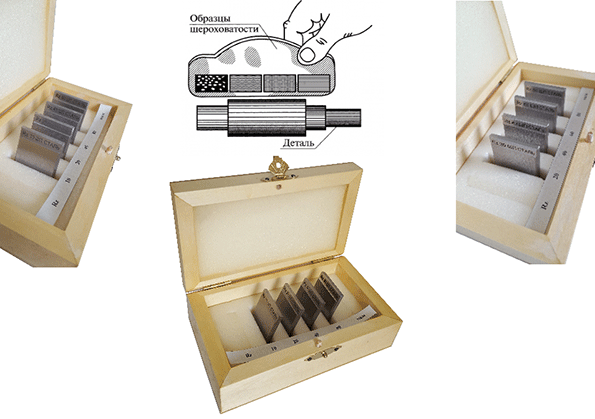

Набор образцов шероховатости ОШС-ШП Rz: 10 / 20 / 40 / 80 мкм |
32 900 |
Набор образцов шероховатости ОШС-ШП Rz: 20 / 40 / 60 / 80 мкм |
32 900 |
Набор образцов шероховатости ОШС-ШП Rz: 10 / 20 / 40 / 60 мкм |
32 900 |
Набор образцов шероховатости ОШС-ШП Rz: 20 / 30 / 40 / 80 мкм |
32 900 |
Набор образцов шероховатости ОШС-ШП Rz: 10 / 40 / 80 / 120 мкм |
32 900 |
Набор образцов шероховатости ОШС-ШП Rz: 10 / 20 / 30 / 40 мкм |
32 900 |
ОБРАЗЦЫ ШЕРОХОВАТОСТИ ОШС-ШП Rz ПОШТУЧНО:
|
НАИМЕНОВАНИЕ |
Цена в руб. с НДС |
Образец шероховатости ОШС-ШП Rz 10 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 20 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 30 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 40 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 60 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 80 мкм |
11 900 |
Образец шероховатости ОШС-ШП Rz 120 мкм |
11 900 |
По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По заказу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь. (сроки уточняйте при заказе)
Срок поверки – 2-3 дня.
Срок гарантии – 1 год.

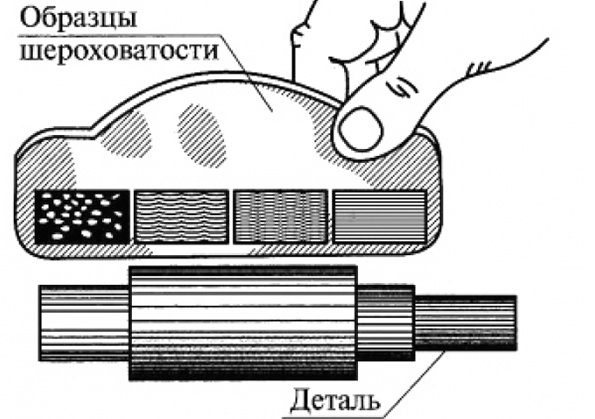

ПОРЯДОК РАБОТЫ: Контроль шероховатости поверхности детали производится путём сравнения с образцом визуально и на ощупь, проводя ногтем, выполняющим здесь роль “чувствительного элемента – датчика”, вдоль линии максимальной шероховатости поверхности. Как правило, эта линия перпендикулярна следам обработки (а расстояние между соседними следами характеризует параметр Sm). Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки.
