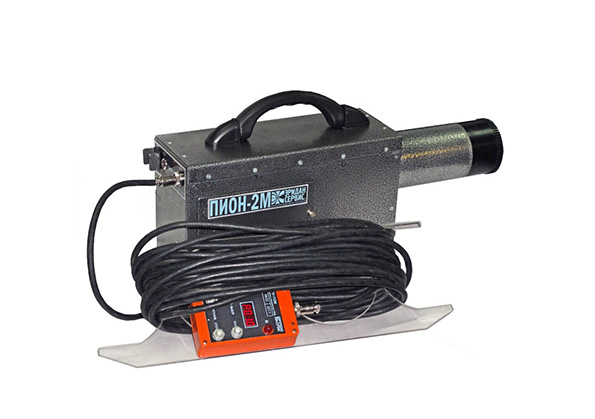

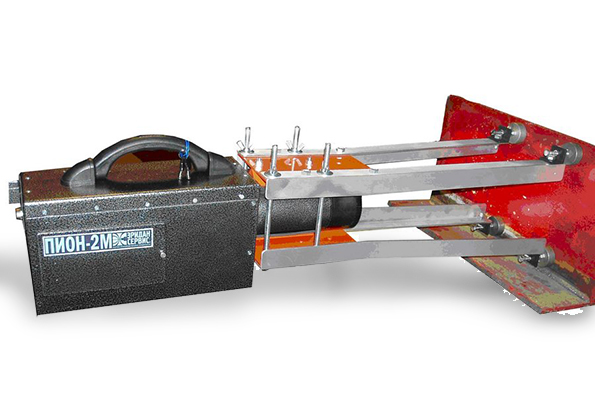

Импульсный рентгеновский аппарат ПИОН-2М предназначен для контроля сварных соединений трубопроводов и других металлоконструкций.
• Рентгеновский блок
• Универсальный пульт управления (ПУ03)
• Кабель ПУ — рентгеновский блок (20 м) с устройством укладки кабеля
• Кабель ПУ — рентгеновский блок (0,2 м)
• Кронштейн крепления ПУ
• Сумка (КОФР)
• Защитный чехол на рентгеновский блок
• Коллиматор
• Блок аккумуляторов 2 шт.
• Автоматическое зарядное устройство АЗУ
• Небольшой вес и габариты аппарата
• Два комплекта аккумуляторных батарей
• Просвет через две стенки — фронтально, так и панорамно
• Установка время экспозиции с дискретностью 1 сек.
• Управление с задержкой включения аппарата
|
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6–84 на расстоянии (500 ± 20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 60 сек при окружающей температуре +20°С, мР не менее |
300 |
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
32 |
|
Амплитуда импульса напряжения на рентгеновской трубке, кВ |
150 |
|
Питание аппарата: комплект аккумуляторных батарей, напряжением, В |
18 |
|
Характеристики используемых аккумуляторных батарей: |
|
|
Свинцово-кислотные, герметичные, необслуживаемые в течении всего срока эксплуатации, емкостью, А/Ч |
3.2 |
|
Количество гарантированных циклов заряд-разряд, не менее |
500 |
|
Мощность, потребляемая от аккумуляторов, не более, ВА |
80 |
|
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин |
45 -55 |
|
Длительность цикла непрерывной работы, мин. |
2 |
