RAYCRAFT рентгенографический кроулер

по запросу

с НДС

КУПИТЬ
КОНСУЛЬТАЦИЯ В TELEGRAM

КОНСУЛЬТАЦИЯ В MAX

RAYCRAFT

Рентгенографический кроулер Raycraft

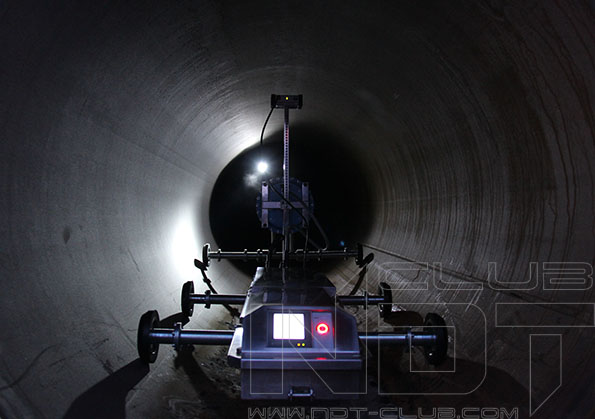

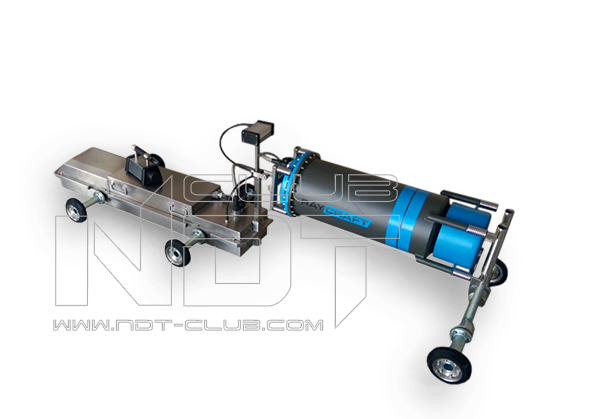

Кроулер RAYCRAFT - мобильный радиографический комплекс с аккумуляторным питанием, позволяющий делать серии запрограммированных панорамных радиографических снимков стыковых швов труб при контроле магистральных трубопроводов на стадии строительства и при капитальном ремонте. Управление кроулером осуществляется электромагнитной системой управления (детектор-магнитоп).
Как показывает практика, использование рентгенографического кроулера позволяет существенно повысить производительность работ по контролю сварных соединений при строительстве магистральных трубопроводов. Модель рентгенографического кроулера следует выбирать в соответствие размерам трубопровода:

Кроулер Raycraft: модельный ряд

RayCraft RC2456 рекомендован для работ на трубопроводах диаметром от 700 мм – 1420 мм
RayCraft RC1540 рекомендован для работ на трубопроводах диаметром от 380 мм – 1016 мм
RayCraft RC1128 рекомендован для работ на трубопроводах диаметром от 273 мм – 710 мм

Рентгенографический кроулер RAYCRAFT

Шасси кроулера XXXX

Рентгеновский панорамный генератор XXXX

Комплект расширительных валов

Аккумуляторный блок – 2 шт.

Многоканальное зарядное устройство

Электромагнитная система управления

Комплект ЗИП

Транспортный металлический кейс под кроулер

Транспортный металлический кейс под комплектующие кроулера (наборные валы и тп)

Транспортный фанерный кейс под рентгеновский генератор

Почему купить рентгенографический кроулер RayCraft?!

Кроулер снабжен полным подключаемым приводом, который обеспечивает проходимость в условиях горной местности. Полный привод может быть включен принудительно или включается автоматически, при наклоне кроулера более чем 15 градусов от горизонта.
В комплект входит два комплекта герметизированных свинцово-кислотных аккумулятора, обеспечивающих продолжительную работу кроулера. Заряд АКБ производится посредством многоканального зарядного устройства. При практически полной разрядке АКБ, кроулер автоматически получает команду двигаться назад, что исключает остановку кроулера в трубе. На уменьшение времени работы кроулера от батарей влияет более длительное время экспозиции, подключенный полный привод.
Магнитная система (детектор-магнитоп) расчитана на работу в трубе со стенкой толщиной до 38 мм
Встроенный датчик воды, установленный на передней части кроулера, при попадании влаги, дает команду кроулеру и тот автоматически начинает движение назад, до «выхода» из трубы
Громкая звуковая индикация служит для управления кроулером и позволяет услышать оператору сигналы в зашумленных условиях и на безопасном расстоянии, необходимом при работающем рентгеновском аппарате
Программирование кроулера осуществляется при помощи встроенного пульта управления с сенсорным экраном, находящимся на задней торцевой части кроулера
Работу в трубах разного диаметра позволяют обеспечить наборные без осевые валы, монтаж которых может быть проведен непосредственно на трассе.

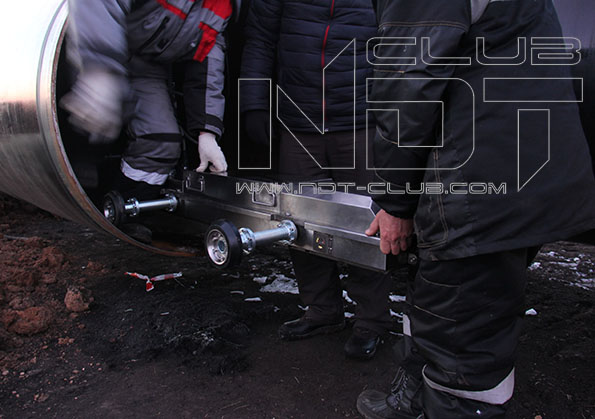

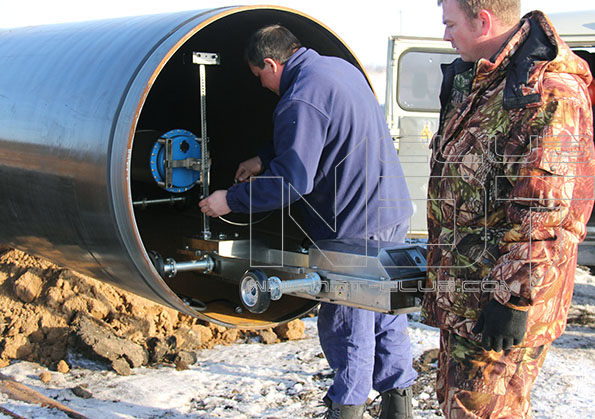

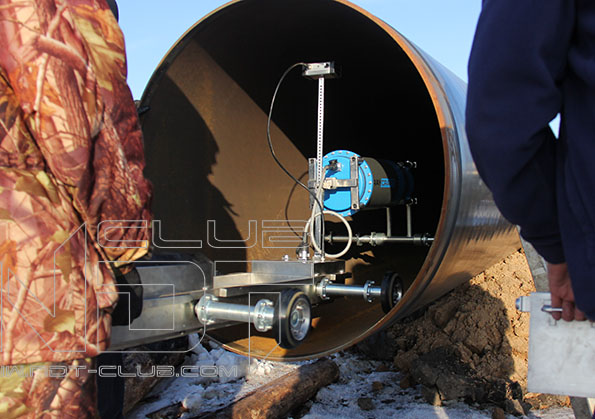

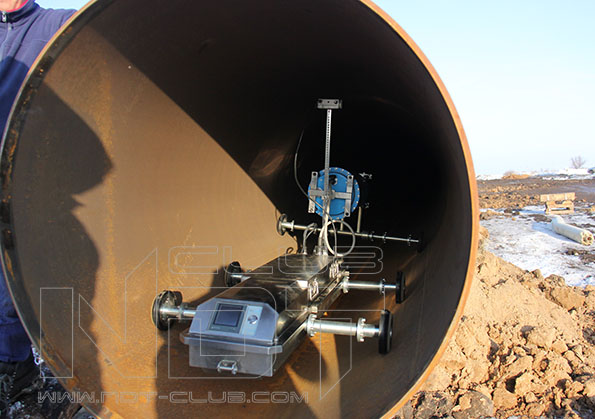

Модульная конструкция – кроулер собирается по частям непосредственно в трубе, нет необходимости вноса тяжелого оборудования в сборе: установка направляющей рамы / монтаж и центровка ретгенаппарата на раме / установка и соединение ходовой части кроулера с рамой в трубе / установка аккумулятора / установка соединительных кабелей всей системы.
Климатические условия использования комплекса не играют существенной роли.

Кроулер RAYCRAFT: технические характеристики

Спецификация:	24-56	15-40	11-28
Для трубопроводов диаметром	700-1420 мм	380-1016 мм	273-710 мм
Масса кроулера в сборе без рентгеновского генератора	151 кг	122 кг	73 кг
Скорость	≥15-18 м/мин	≥15-18 м/мин	≥15-18 м/мин
Дальность действия	≥5 Км	≥5 Км	≥5 Км
Погрешность позиционирования	±5 мм	±5 мм	±5 мм
Максимальное напряжение (кВ)	300 кВ	250 кВ	200 кВ
Ток в трубке (мА)	3 мА	3 мА	3 мА
Выходная мощность	Постоянная	Постоянная	Постоянная
Способность преодолевать подъемы	40°	40°	27°
Угол облучения	360°×40°	360°×40°	360°×40°
Размер фокусного пятна	1.0×3.6 мм	1.0×3.6 мм	1.0×3.6 мм
Аккумулятор	110 В , 22 Ач	110 В , 22 Ач	110 В , 10 Ач
Мощность мотора	250 Вт	250 Вт	150 Вт
Время экспозиции	0.1-5 мин	0.1-5 мин	0.1-5 мин
Время для разогрева	24 сек	24 сек	24 сек
Температура эксплуатации	-40°/+70°	-40°/+70°	-40°/+70°
Рабочая влажность	90%	90%	90%
