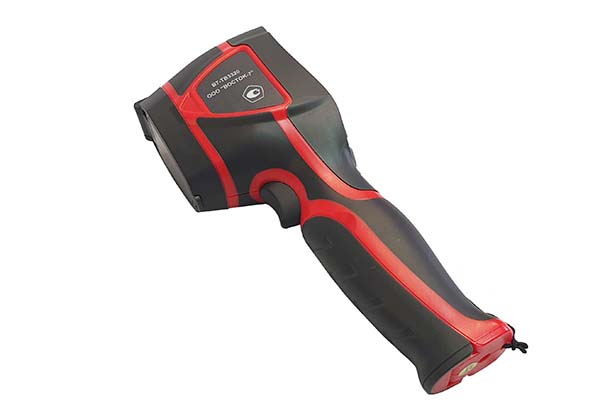

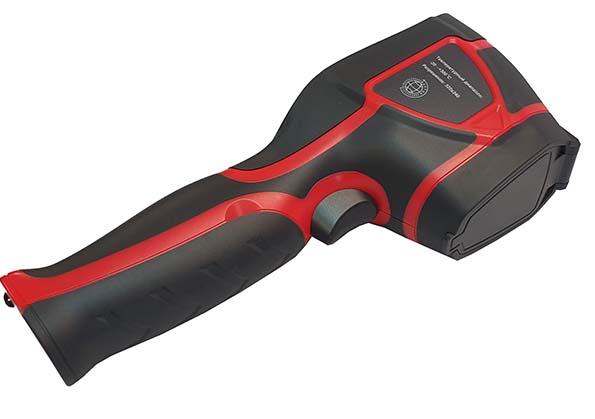

Тепловизоры инфракрасные измерительные В7-ТВ3220
Применяются для термографии в различных отраслях промышленности и бытового применения. Матрица детектора 220х160 пикселей, диапазон измерений температуры от -20 до +350 °С, погрешность ±2 °С, порог температурной чувствительности (NETD) ≤ 0,07 °С, углы поля зрения 350×260, пространственное разрешение (IFOV) 2,77 мрад, 5 цветовых палитр, единицы измерения температур °С / °F, дисплей 2,8" TFT.
Производство: Россия. Внесен в реестр СИ РФ, поставляется с поверкой
Отличительные особенности тепловизора В7-ТВ3220:
- Матрица детектора в пикселях: 220х160.
- Разработан как самый простой и дешёвый тепловизор с диапазоном измерений температуры от -20 до + 350 °С при погрешности измерений не более ±2 °С (для диапазона от -10 до +100 °С, для других – выше), порог температурной чувствительности (NETD) ≤0,07 °С , спектральный диапазон от 8 до 14 мкм, угол поля зрения (FOV) 35,00х26,00, пространственное разрешение 2,77 мрад (IFOV – величина наименьшего объекта, который можно распознать с расстояния 1 м), изменяемый коэффициент излучательной способности от 0,01 до 1,00 и с настройками, программируемыми пользователем самостоятельно.

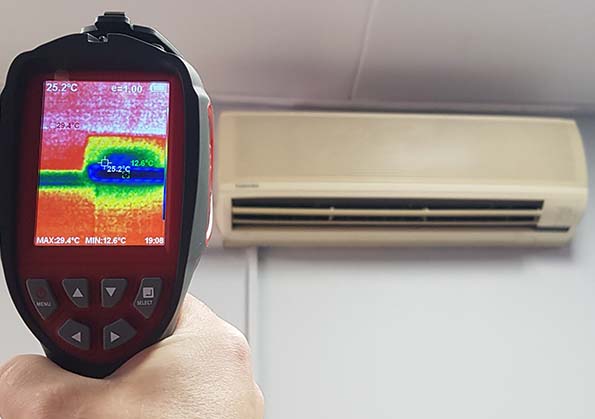

- Яркий и контрастный LED-дисплей 2,8” с индикацией текущих значений температуры центральной точки указателя, точек MAX и MIN температуры в поле зрения, цветового кода температуры, уровня заряда, сигнала тревоги, текущей даты и времени, единиц измерения – чёткий визуальный контроль соблюдения или нарушения установленного режима температуры.
- Надёжное и точное протоколирование в памяти метрологически достоверных параметров температуры – точность замеров подтверждена свидетельством о поверке для составления официальной отчётной и контрольной документации.
- Предустановленные значения коэффициента излучательной способности для 4 типов поверхностей и 1 настраиваемый. Поверхности: матовая, полуматовая, полублестящая, блестящая и настраиваемая поверхности.
- Предустановленные 5 степеней слияния на термограмме между отображаемым тепловым ИК-излучением и отображаемым визуальным изображением: 0%, 25%, 50%, 75% и 100%. Переключение простым нажатием клавиши на панели прибора, также доступна ручная регулировка степени слияния изображений с помощью специализированного ПО.
- Программируемые пользователем MAX и MIN уровни порога тревоги для допустимых значений температуры.
- Выбираемая пользователем шкала измерения температуры: °С / °F.

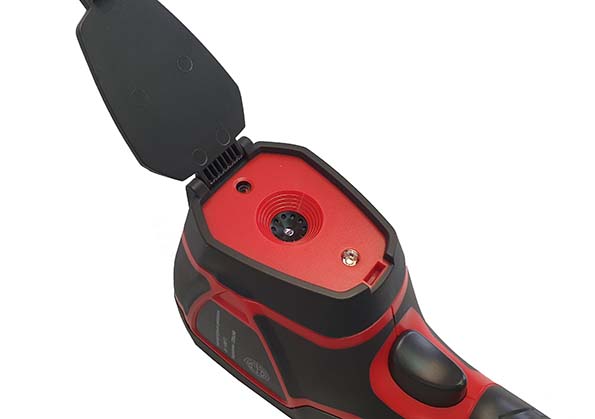

- Цифровая камера – реальное визуальное изображение сохраняется с термограммой.
- Цветовые палитры (5) для улучшения визуализации изображений и более точного определения разницы температур: Радуга, Оксид железа красный, Холодный цвет, Чёрно- белый, Бело-чёрный.
- Режимы дисплея, настраиваемые: Инфракрасный режим и Режим слияния с двойным освещением.
- Лёгкость в использовании – может эксплуатироваться сотрудниками без предварительного обучения: интуитивно понятный интерфейс и минимум управляющих клавиш. Принцип Plug & Play, совместимость с Windows и Mac.

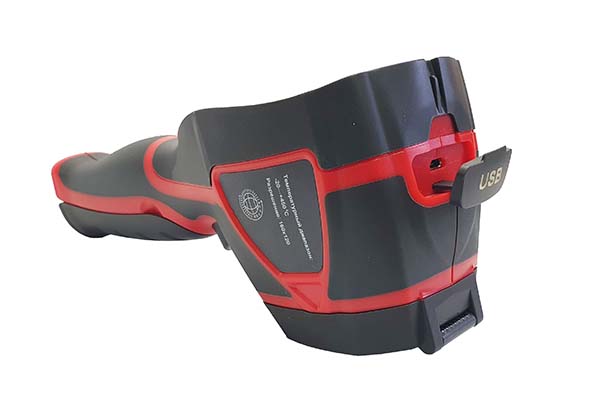

- Связь с ПК через USB-кабель для передачи фото и видео изображений как с обычной флешкой.
- С помощью прилагаемого специализированного ПО можно сохранять на ПК и распечатывать термограммы с ручной регулировкой степени слияния (наложения/смешения/объединения) между отображаемым тепловым инфракрасным излучением и отображаемым визуальным изображением, выбор цветовой палитры, выбор единиц измерений температур: °С / °F / °K, сохранение термограмм с данными даты и времени, коэффициента излучательной способности (эмиссии), MIN и MAX температурных значений, а также в центральной точке и пр.
- Автоматическое отключение и настраиваемые интервалы отключения.
- Встроенный перезаряжаемый аккумулятор большой ёмкости для многочасовой работы, не менее 2…3 ч.

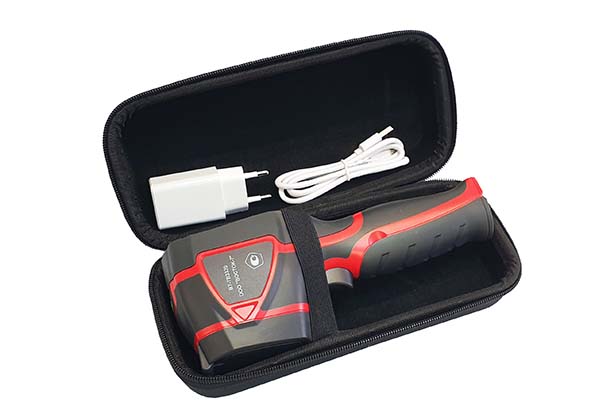

- Коробка для хранения с удобной крышкой на магнитах. Внутри переносной кейс с ручкой, USB-кабель для связи с ПК.
- Рукоятка тепловизора в основании имеет резьбовую выемку для установки на штатив (штатив по заказу).
- Встроенная светодиодная подсветка для работы в условиях низкой освещённости.
Комплектация тепловизора В7-ТВ3220
|
Тепловизор инфракрасный В7-ТВ3220
|
1 шт.
|
|
Руководство по эксплуатации
|
1 экз.
|
|
Футляр для переноски с ремешком на запястье
|
1 шт.
|
|
USB-кабель для зарядки и связи с ПК
|
1 шт.
|
|
Картонная коробка для хранения, крышка со встроенными магнитами
|
1 шт.
|
Метрологические характеристики тепловизоров инфракрасных B7 моделей B7-TB3160, B7-TB3220, B7-ТВ3320
|
Наименование характеристики
|
Значение (в зависимости от модели)
|
|
B7-TB3160
|
B7-TB3220
|
B7-ТВ3320
|
|
Диапазон измерений температуры, °С
|
от -20 до +350
|
от -20 до +300
|
|
Пределы допускаемой абсолютной погрешности измерений
температуры в диапазоне от -20 до +100 °С включ., °С
|
±2,0
|
|
Пределы допускаемой относительной погрешности измерений
температуры в диапазоне св. +100 °С, %
|
±2,0
|
|
Порог температурной чувствительности (NETD, при температуре объекта +30 °С), °С
|
≤0,07
|
|
Спектральный диапазон (длина волны), мкм
|
от 8 до 14
|
|
Углы поля зрения, градус по горизонтали × градус по вертикали (FOV)
|
35,0°×26,0°
|
56,0°×42,0°
|
|
Пространственное разрешение (IFOV), мрад
|
3,87
|
2,77
|
3,05
|
|
Коэффициент излучательной способности (эмиссии), изменяемый
|
от 0,01 до 1,00
|
Основные технические характеристики тепловизоров инфракрасных B7 моделей B7-TB3160, B7-TB3220, B7-ТВ3320
|
Наименование характеристики
|
Значение (в зависимости от модели)
|
|
B7-TB3160
|
B7-TB3220
|
B7-ТВ3320
|
|
Количество пикселей матрицы детектора (разрешение инфракрасного изображения), пиксели×пиксели
|
160×120
|
220×160
|
320×240
|
|
Запись изображений или частота обновлений, Гц
|
9
|
|
Цветовая палитра
|
Радуга, Оксид железа красный, Холодный цвет, Чёрно- белый, Бело-чёрный.
|
|
Режимы дисплея, настраиваемые
|
Инфракрасный режим, Режим слияния с двойным освещением,
|
|
Режим фокусировки (MIN фокусное расстояние, м)
|
Фиксированный (0,5)
|
|
Единица измерения температур, настраиваемые
|
°С / °F
|
|
Память встроенная (к-во изображений)
|
3 Гб (>20.000)
|
|
Формат сохранения термограмм/видео
|
JPEG (JPG)/MPEG-4
|
|
Дисплей / Разрешение дисплея, пиксели×пиксели
|
2,8" LCD / 320×240
|
|
Автоматическое отключение, настраиваемые интервалы, мин
|
5 / 20 / откл. функции
|
|
Светодиодная подсветка
|
+
|
|
Встроенный аккумулятор 18650, напряжение питания, В
|
3,7
|
|
Время работы, в среднем, ч
|
2…3
|
|
Время работы от батареи, ч, не менее
|
2
|
|
Рабочие условия эксплуатации:
температура окружающей среды, °C
относительная влажность, %, не более
|
от 0 до +45
≤85 (без конденсации)
|
|
Масса, г, не более
|
323
|
|
Габаритные размеры, мм (длина × ширина × высота), не более
|
94×70×225
|
|
Средняя наработка до отказа, ч, не менее
|
14 000
|
|
Средний срок службы, лет, не менее
|
5
|
