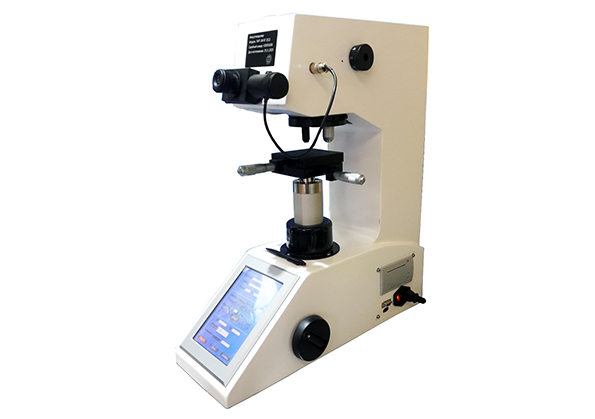

ПМТ-3/ПМТ-3М предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Используются для определения твёрдости различных металлических конструкций, мелких деталей, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

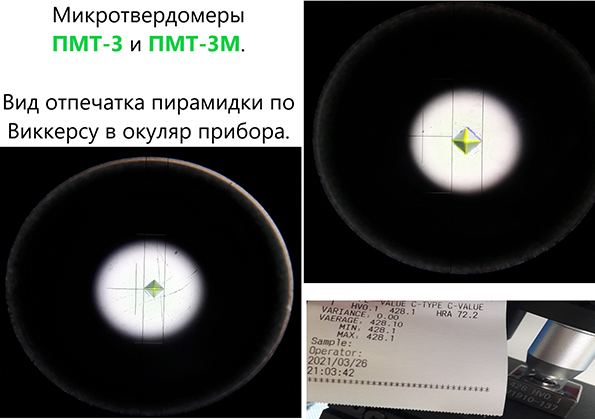

Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
ПМТ-3 – это базовая модификация стационарнгого прибора с ручным типом привода турели (поворотной головки), без возможности установки видеокамеры и подключения к ПК.
СТОИМОСТЬ: 579 900 руб.

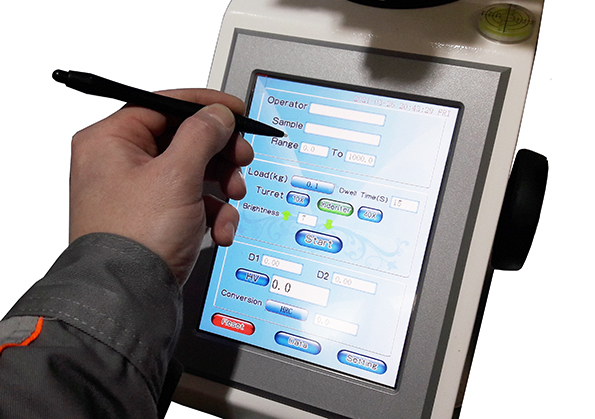

ПМТ-3М – модернизированная модификация модели ПМТ-3 с автоматическим приводом турели (поворотной головки) с возможностью установки видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО. В остальном модели ПМТ3 и ПМТ3М идентичны по своим метрологическим и техническим характеристикам.
СТОИМОСТЬ: 779 900 руб.
|
Диапазоны измерений твердости по шкалам Виккерса |
|||||
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
||||
|
HV 0,01; HV 0,025 |
от 50 до 350 |
||||
|
HV 0,05 |
от 50 до 550 |
||||
|
HV 0,1 |
от 50 до 850 |
||||
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
||||
|
HV 0,5; HV 1 |
от 50 до 1500 |
||||
|
Пределы допускаемых абсолютных погрешностей микротвердомеров |
|||||
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV |
||||
|
>50…≥200 |
>200…≥350 |
>350…≥550 |
>550…≥850 |
>850 |
|
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) |
|||||
|
HV0,01 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,025 |
20,0 |
35,0 |
– |
– |
– |
|
HV0,05 |
20,0 |
35,0 |
65 |
– |
– |
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
|
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HV1 |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
||||
|
0,098 (0,010) |
±1,5 |
||||
|
0,245 (0,025) |
±1,5 |
||||
|
0,490 (0,050) |
±1,5 |
||||
|
0,981 (0,100) |
±1,5 |
||||
|
1,961 (0,200) |
±1,0 |
||||
|
2,942 (0,300) |
±1,0 |
||||
|
4,903 (0,500) |
±1,0 |
||||
|
9,807 (1,000) |
±1,0 |
||||
|
Диапазон измерений длины диагоналей отпечатков (d), мм |
Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
||||
|
0,02≤d≤0,040 |
0,0004 |
||||
|
0,040<d≤0,200< span=""> |
0,01∙d |
||||
|
Номинальные значения испытательных нагрузок, Н (кгс) |
Относительная погрешность испытательных нагрузок, % |
||||
