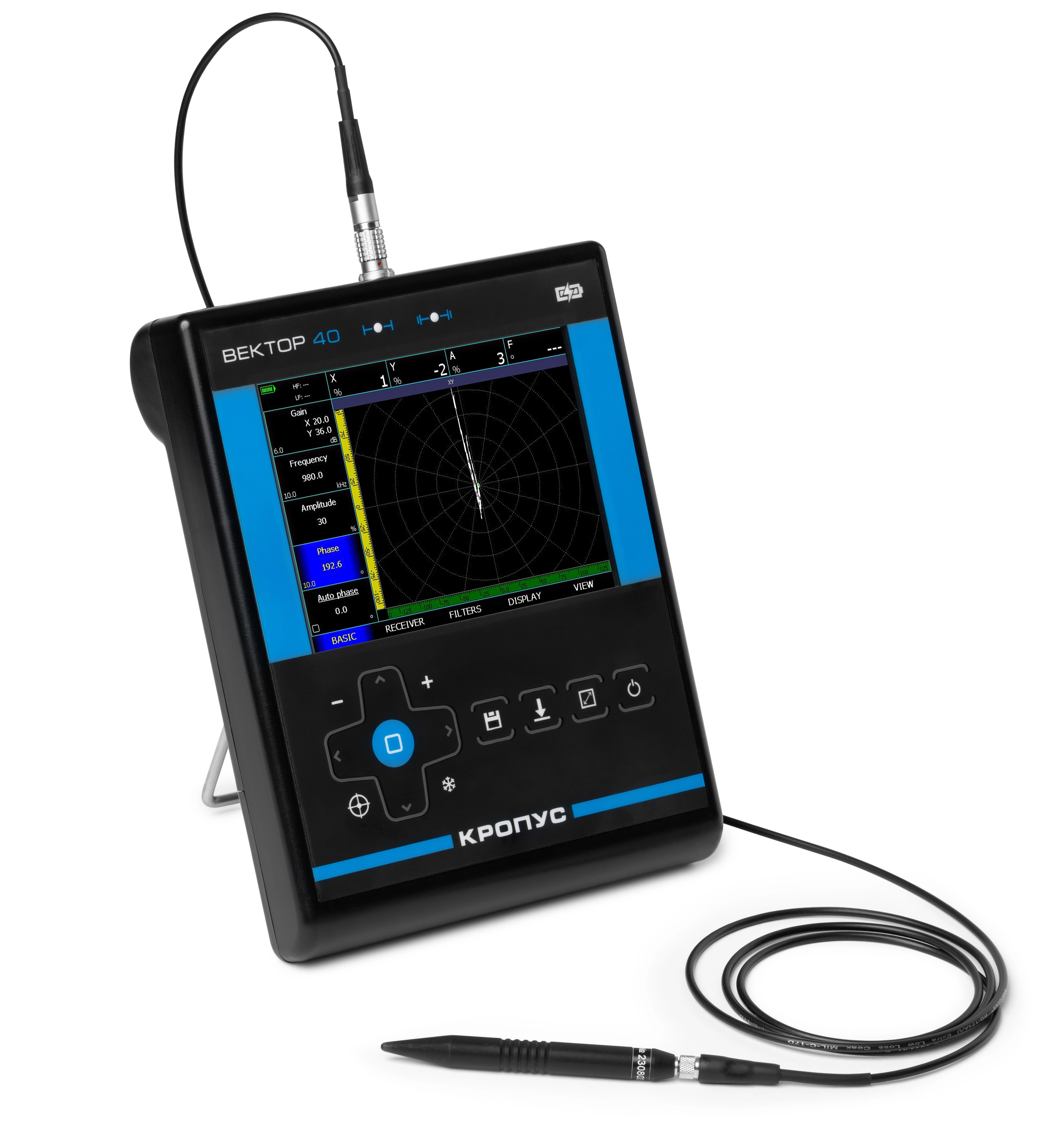

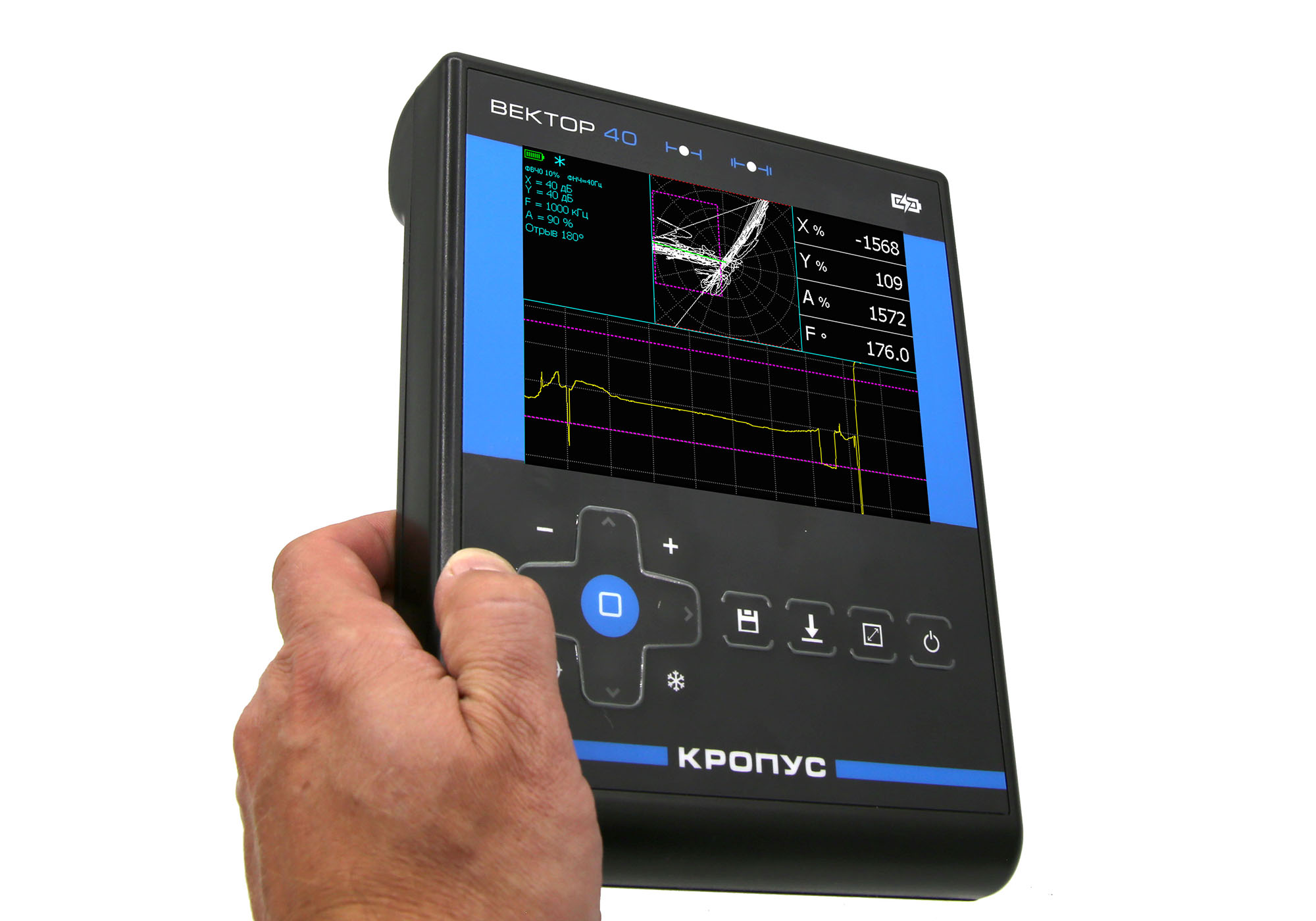

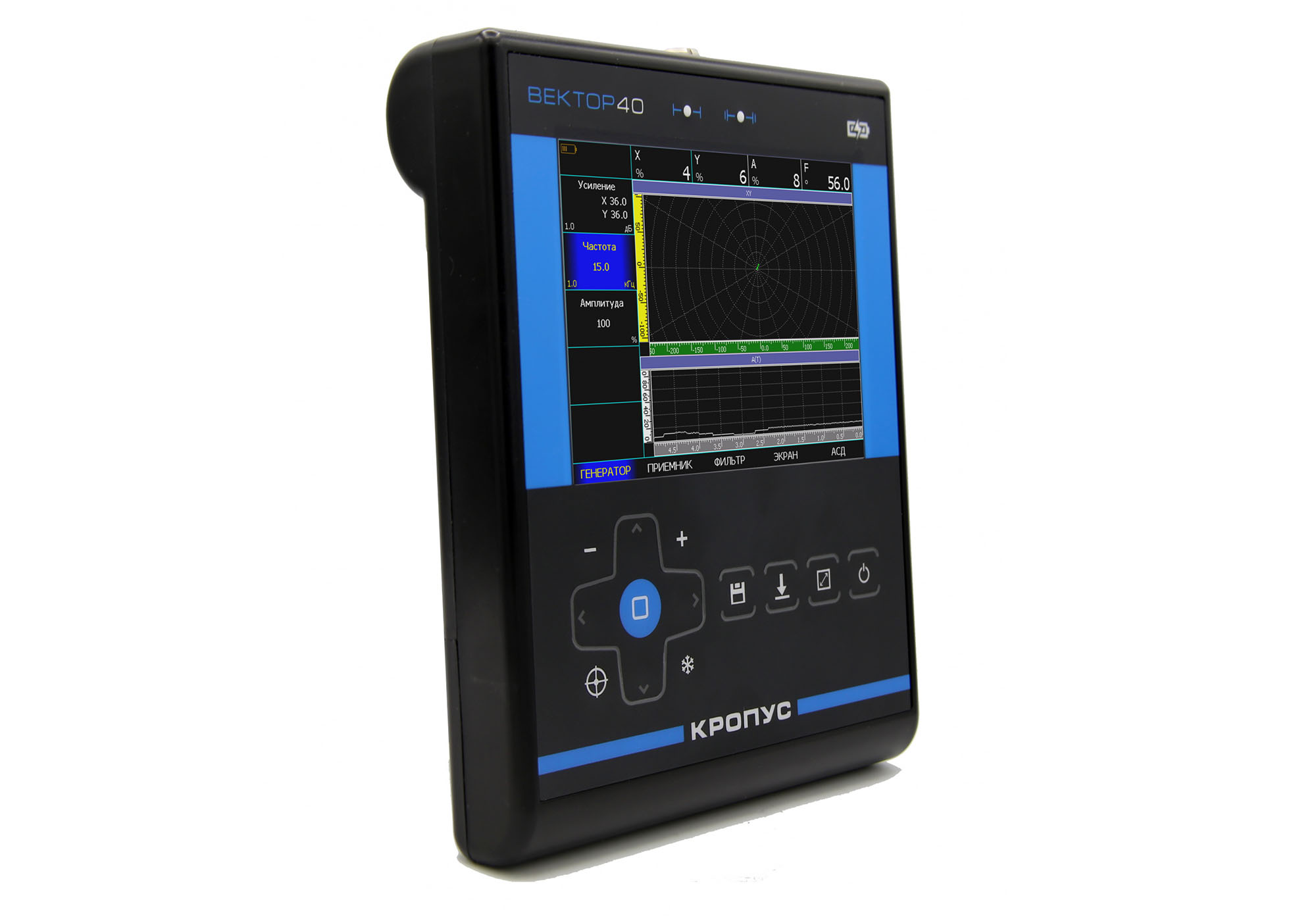

Новый вихретоковый дефектоскоп представляет собой портативный и легкий современный прибор с прямой оцифровкой сигнала. Несмотря на богатые функциональные возможности прибор максимально прост и автоматизирован в настройке для различных задач. Дефектоскоп поддерживает любые вихретоковые параметрические и дифференциальные преобразователи в рабочем диапазоне частот и предназначен для контроля металлопродукции, углепластиков и композитов на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов.
Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности, железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.
ВЕКТОР-40 сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений

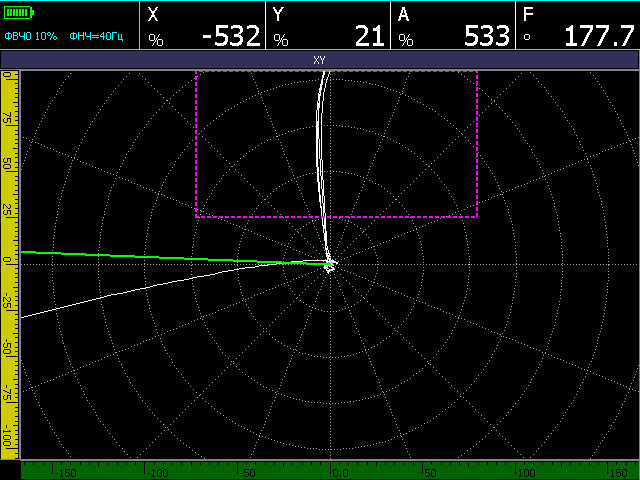

Полноэкранная комплексная плоскость с возможностью увеличенного отображения по четвертям

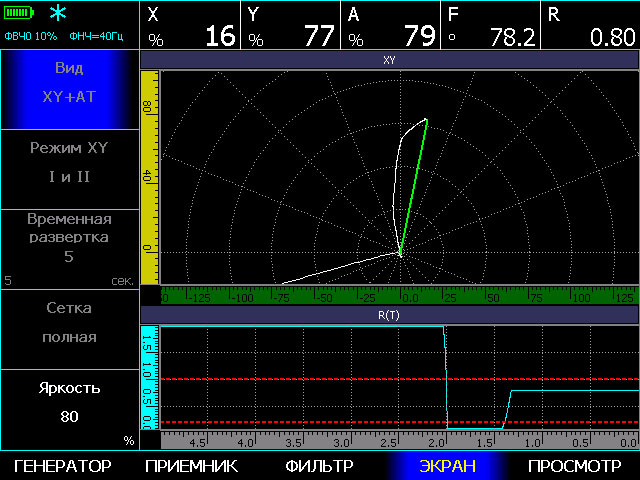

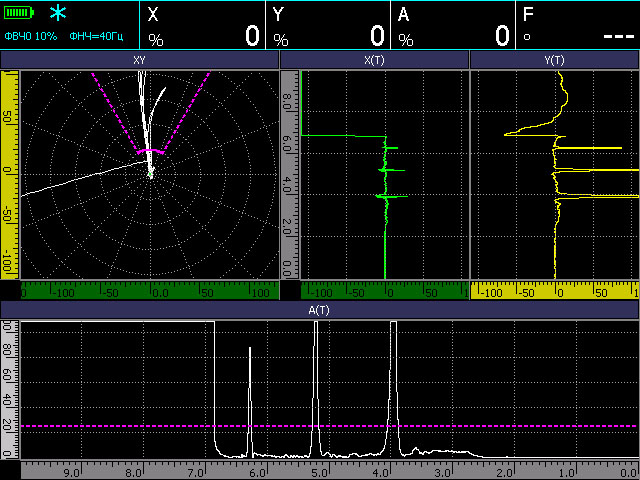

Одновременное отображение до четырех разных графиков

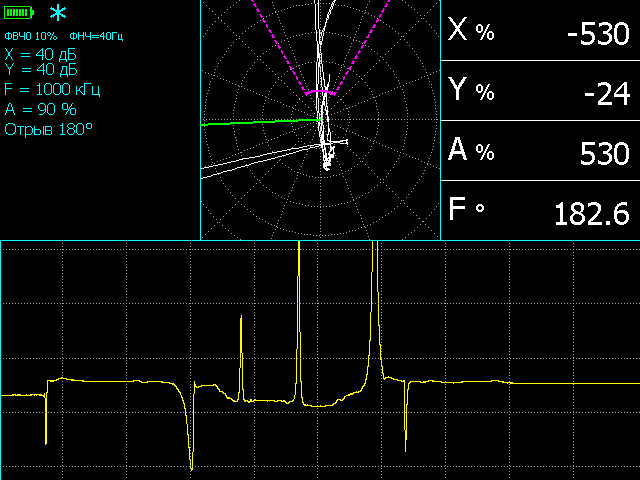

Различные варианты комбинирования графиков
Калибровка дефектоскопа по любой из базовых величин и отображение результатов (R) для измерения толщины покрытия, ферритной фазы, удельной электропроводности, глубины трещин и пр.
|
Диапазон регулировки усиления |
|
от 0 до 80 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
|
Усиление предварительного усилителя |
|
0, 14, 24, 26 дБ |
|
Диапазон изменения частоты |
|
от 1 кГц до 3200 кГц, с шагом 0.1, 1, 10 кГц |
|
Регулировка амплитуды возбуждения преобразователя |
|
10-100% с шагом 10% |
|
Диапазон изменения фазы вектора |
|
0 - 359 град., с шагом 0.1, 1, 5, 10, 45, 90 град. |
|
Фильтр НЧ |
|
регулируемый от 5 до 170 Гц |
|
Фильтр ВЧ |
|
регулируемый от 0.25 до 8 Гц |
|
Видграфика |
|
XY, YT, AT, XY+AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT |
|
След сигнала |
|
да |
|
Временная развертка |
|
1 - 30 сек |
|
Автоматическая установка нуля |
|
регулируемая зона срабатывания 10-100% с временем срабатывания от 0,1/ 0,5 или 1 сек |
|
Зоны АСД |
|
прямоугольник, сектор |
|
Режимы АСД |
|
дефект в зоне |
|
Типы вывода на экран |
|
вектор, курсор, точка |
|
Типы преобразователей |
|
дифференциальный, абсолютный |
|
Память настроек |
|
100 настроек |
|
Память результатов |
|
500 протоколов вихретокового контроля |
|
Внешняя память |
|
USB диск |
|
Экран |
|
цветной TFT 640х480 с регулируемой яркостью |
|
Интерфейс |
|
USB |
|
Разъемы преобразователей |
|
1 x Lemo 0B.306 |
|
Время работы |
|
8 часов от аккумуляторов |
|
Внешнее питание |
|
блок питания от сети 220 В, 50Гц AC |
|
Напряжение питания |
|
15V/3,5A DC |
|
Диапазон рабочих температур |
|
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
|
205 мм x 160 мм x 43 мм |
|
Масса |
|
0,85 кг с аккумуляторами |
