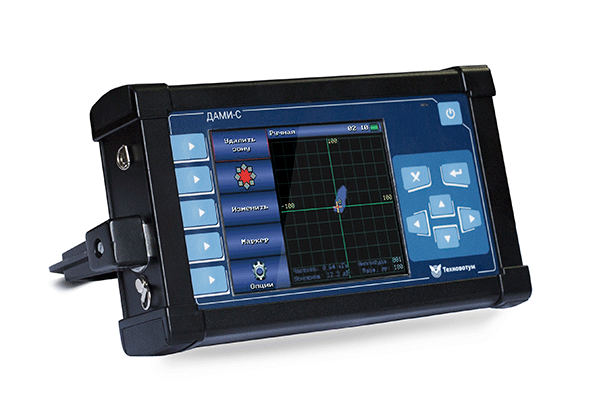

ДАМИ-С09 многофункциональный дефектоскоп предназначен для выявления расслоений, непроклеев и других нарушений целостности полимерно-композиционных материалов (ПКМ), сотовых структур с различными наполнителями, а также определения очагов коррозии, поверхностных и подповерхностных дефектов в металлоконструкциях - (Дефектоскоп Авиационных Материалов Импедансный).

ДАМИ-С09 является универсальным прибором, предоставляя специалистам широкий спектр акустических методов контроля: Импендансный, Ударный, Резонансный, и Вихретоковых методов (НЧ/ ВЧ)

ДАМИ-С09 может использоваться в судостроении, авиационной, космической, автомобильной, строительной и других отраслях промышленности для контроля изделий, как в процессе изготовления, так и в условиях эксплуатации.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА ДАМИ-С09

• Упрощенный процесс подготовки к работе за счет автоматизированного режима настройки сигнала по амплитуде или фазе с использованием анализатора спектра
• Определение положения пьезоэлектрического преобразователя на объекте контроля с помощью координатного сканера «Слайдер-М2». Подключение этого оборудования к дефектоскопу осуществляется по отдельному каналу. Установка датчика производится в специальную кассету-держатель. Рабочий сектор сканирования составляет 300х420 мм. Обработка больших площадей выполняется с помощью режима секторного мониторинга с последующим «склеиванием» результатов тестирования. Координаты, полученные со сканера, используется для построения «В» и «С» разверток (сканов), которые запоминаются в архиве прибора и выводятся на печать в составе протоколов контроля. Сканер «Слайдер-М2» оснащается двумя видами креплений — магнитным и вакуумной присоской
• Слежение за траекторией движения ПЭП в процессе диагностики. Это позволяет дать объективную оценку качеству проведенного контроля
• Поддержка одновременной работы с тремя разными настройками, что обеспечивает возможность параллельного тестирования до 3 слоев
• Документирование результатов контроля с возможностью переноса на компьютер и последующей обработки с помощью специального приложения «АРМ Дефектоскописта»
• Многоязыковая поддержка
• Широкий спектр датчиков для тестирования различных композитных, клееных и сотовых материалов

ДАМИ-С09 в режиме импедансного контроля:

Реализует методы импедансной дефектоскопии, основанные на регистрации изменений режима генерации механических колебаний в стержне преобразователя, контактирующего с поверхностью объекта контроля при изменении механического импеданса контролируемой зоны.

Предназначен для диагностики конструкций и корпусных деталей из сплошных композитных материалов или сотовых структур на предмет определения непроклеев и расслоений.

Принцип работы:

Напряжение генератора импульсов возбуждения (ГИВ) подается на возбуждающий пьезоэлемент импедансного преобразователя (ИМП), в результате чего в стержне импедансного преобразователя, соединенного точечным контактом с объектом контроля, возбуждаются механические колебания. При наличии близких к поверхности дефектов, режим колебаний в стержне изменяется, что ведет к изменению сигнала, наведенного в измерительном пьезоэлементе ИМП. Получаемый сигнал с измерительного пьезоэлемента ИМП анализируется амплитудно-фазовым методом. При превышении устанавливаемого порога срабатывания (задаваемого стробом) формируется сигнал автоматической сигнализации дефекта (АСД).  Результат обработки принимаемого сигнала от исследуемого объекта отображается на экране прибора в графическом виде и (или) заносятся в энергонезависимую память прибора.

ДАМИ-С09 в режиме вихретокового контроля:

Реализует методы вихретоковой дефектоскопии, основанные на регистрации изменений электромагнитного поля вихревых токов, наводимых возбуждающей катушкой в электропроводящем объекте контроля.

Предназначен для неразрушающего контроля деталей из немагнитных и ферромагнитных металлов и сплавов, на предмет наличия поверхностных дефектов типа трещин, расслоений, закатов, раковин, неметаллических включений, а также для оценки структуры контролируемого материала.

Принцип работы:

Напряжение генератора импульсов возбуждения (ГИВ) подается на возбуждающей катушке вихретокового преобразователя (ВТП), в результате чего в контролируемом материале возбуждаются вихревые токи. При наличии близких к поверхности дефектов, траектория вихревых токов изменяется, что ведет к изменению сигнала, наведенного в измерительных катушках ВТП. Получаемый сигнал с измерительных катушек ВТП анализируется амплитудно-фазовым методом. При превышении устанавливаемого порога срабатывания (задаваемого стробом) формируется сигнал автоматической сигнализации дефекта (АСД). Результат обработки принимаемого сигнала от исследуемого объекта отображаются на экране прибора в графическом виде и (или) заносятся в энергонезависимую память прибора.

ДАМИ-С09 в режиме ударного контроля:

Реализует методы ударной дефектоскопии, основанные на регистрации изменений времени отскока ударника преобразователя, производящего нормированные удары на поверхности объекта контроля при изменении механического импеданса контролируемой зоны.

Предназначен для диагностики конструкций и корпусных деталей из сплошных композитных материалов или сотовых структур на предмет определения непроклеев и расслоений.

Принцип работы:

Напряжение генератора импульсов возбуждения (ГИВ) подается на электромагнит ударного преобразователя (УДП), в результате чего ударник преобразователя с приемным пьезоэлементом и корундовым протектором на конце совершает нормированный удар на поверхность контроля и на приемном пьезоэлементе появляется импульс напряжения. При наличии близких к поверхности дефектов, форма импульса напряжения на приемном пьезоэлементе изменяется. Получаемый сигнал с приемного пьезоэлемента УДП анализируется и при превышении устанавливаемого порога срабатывания (задаваемого стробом) формируется сигнал автоматической сигнализации дефекта (АСД). Результат обработки принимаемого сигнала от исследуемого объекта отображается на экране прибора в графическом виде и (или) заносятся в энергонезависимую память прибора.
