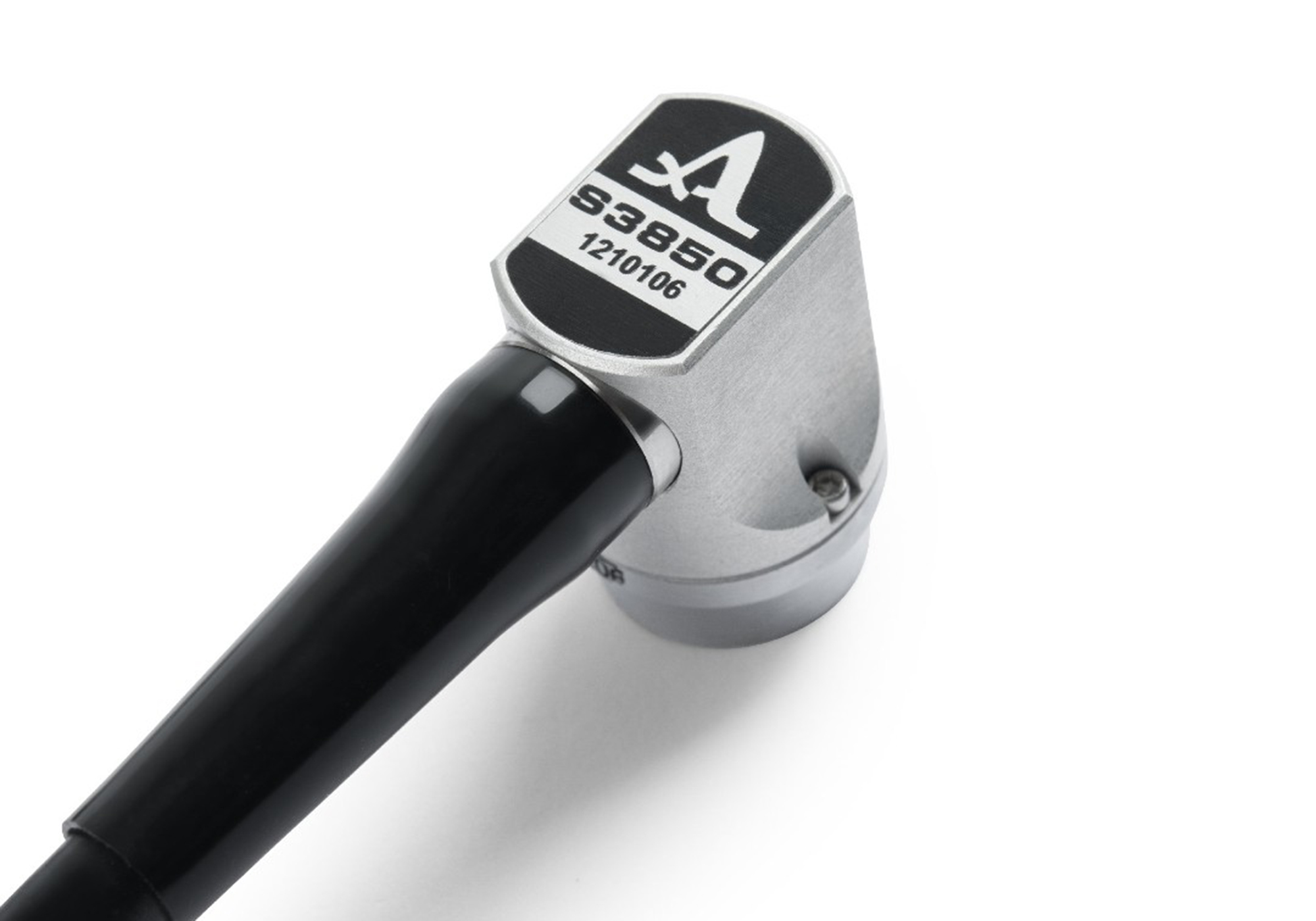

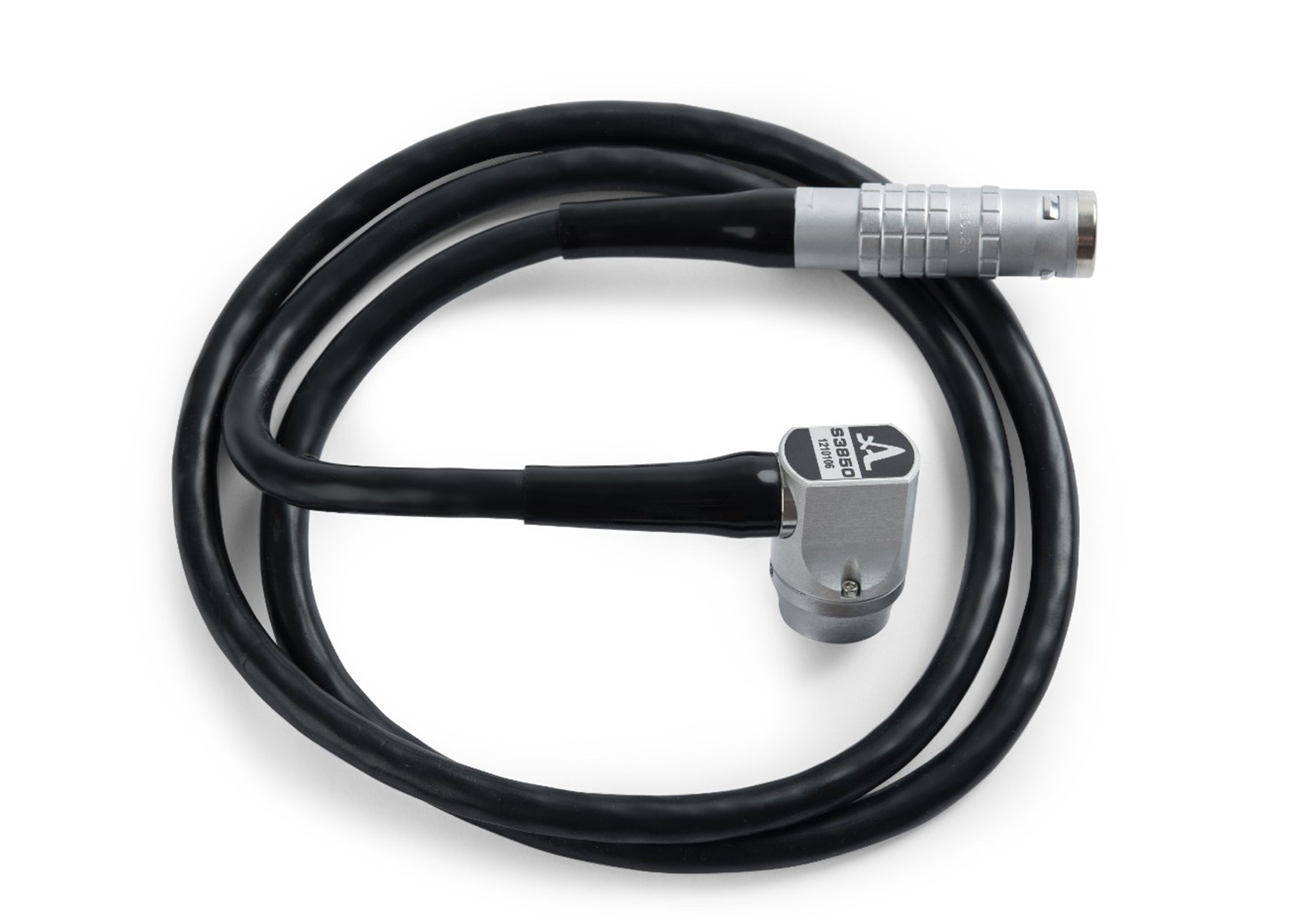

Обновленный ЭМА преобразователь с частотой 5 МГц со встроенным кабелем предназначен для работы с ультразвуковым ЭМА толщиномером А1270. Контроль толщины стали в диапазоне от 0,9 до 50 мм. Минимальный радиус кривизны контролируемого изделия 8 мм. Конструкция преобразователя основана на технологии импульсного электромагнита.
В новую версию встроен температурный датчик, который автоматически контролирует температуру рабочей поверхности преобразователя, что исключает её перегрев при продолжительной работе. Преобразователь выполнен в новом эргономичном корпусе, который повышает удобство работы при проведении толщинометрии различных объектов. Конструкция корпуса преобразователя содержит заменяемую головную часть, что исключает полную замену ЭМАП при выходе из строя протектора, повышая его ремонтопригодность.
|
Область применения |
толщинометрия алюминия и стали |
|
Тип |
радиальная поляризация, импульсный электромагнит |
|
Тип волн |
поперечные |
|
Номинальная частота |
5 МГц |
|
Диаметр акустической апертуры |
8 мм |
|
Максимальное импульсное напряжение возбуждения |
500 В |
|
Максимальное напряжение импульсного подмагничивания |
20 В |
|
Длительность импульса подмагничивания, не более |
1,5 мс |
|
Максимальная частота следования импульсов подмагничивания |
10 Гц |
|
Сопротивление сигнального индуктора постоянному току |
2,8 ± 0,1 Ом |
|
Тип разъема |
LEMO FGG.2K.810.CLA851 |
|
Длина кабеля |
1000 ± 10 мм |
|
Диапазон рабочих температур |
от -20 до + 60°С |
|
Габариты корпуса |
23 x 33 х 29 мм |
|
Масса |
195 г |
