5L32-1,0х10-D57 фазированная решетка

302 550

с НДС

КУПИТЬ
КОНСУЛЬТАЦИЯ В TELEGRAM

КОНСУЛЬТАЦИЯ В MAX

АМКРО

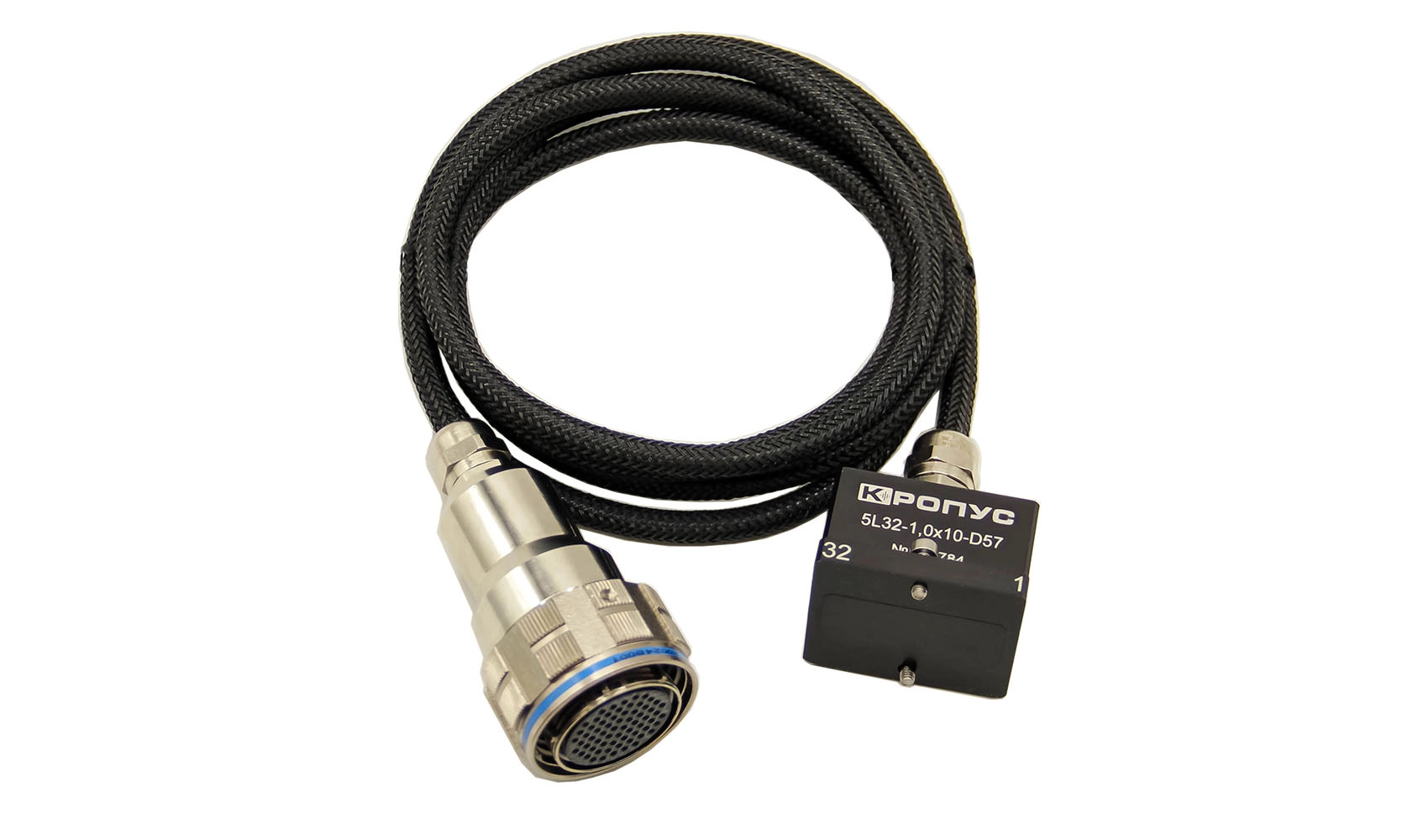

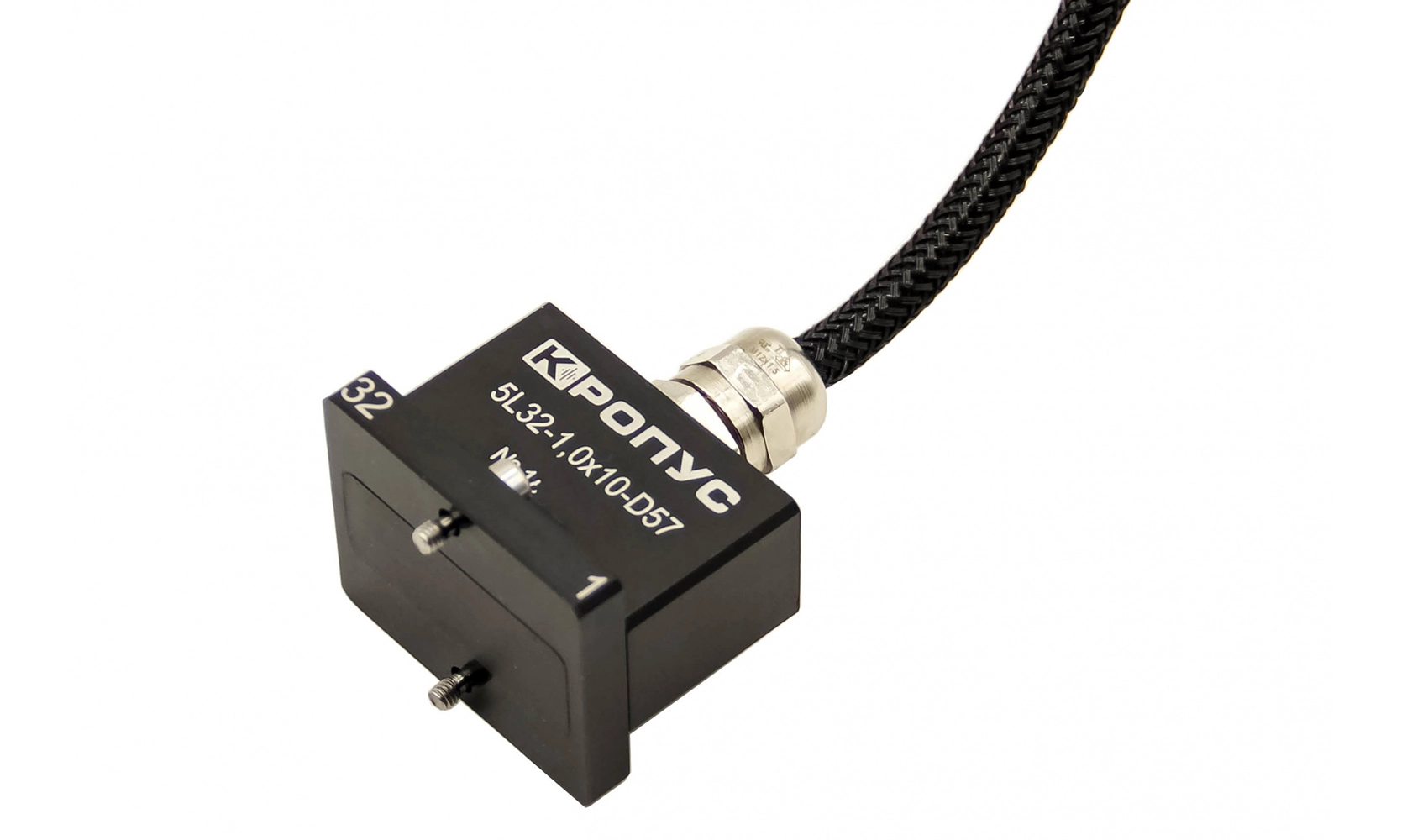

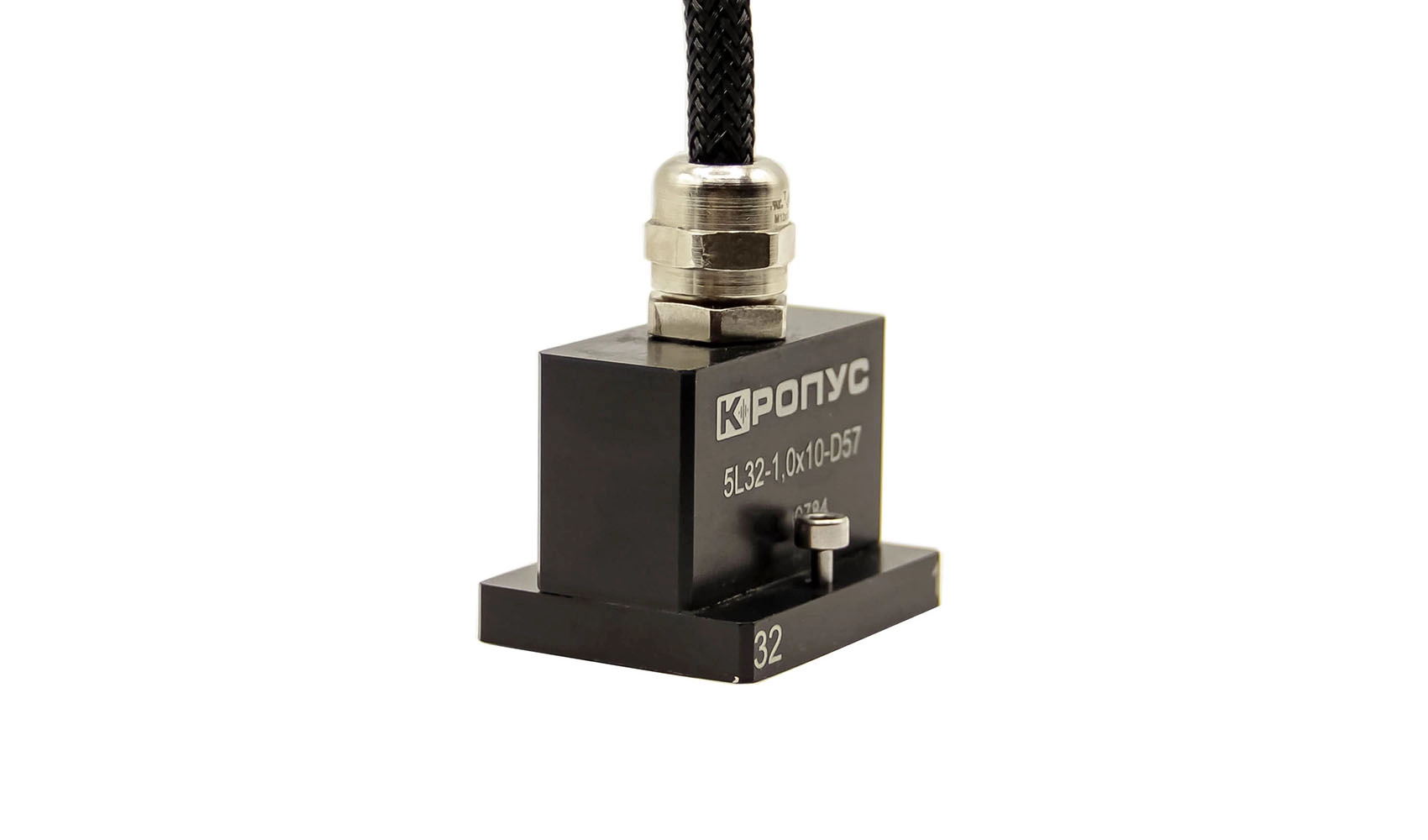

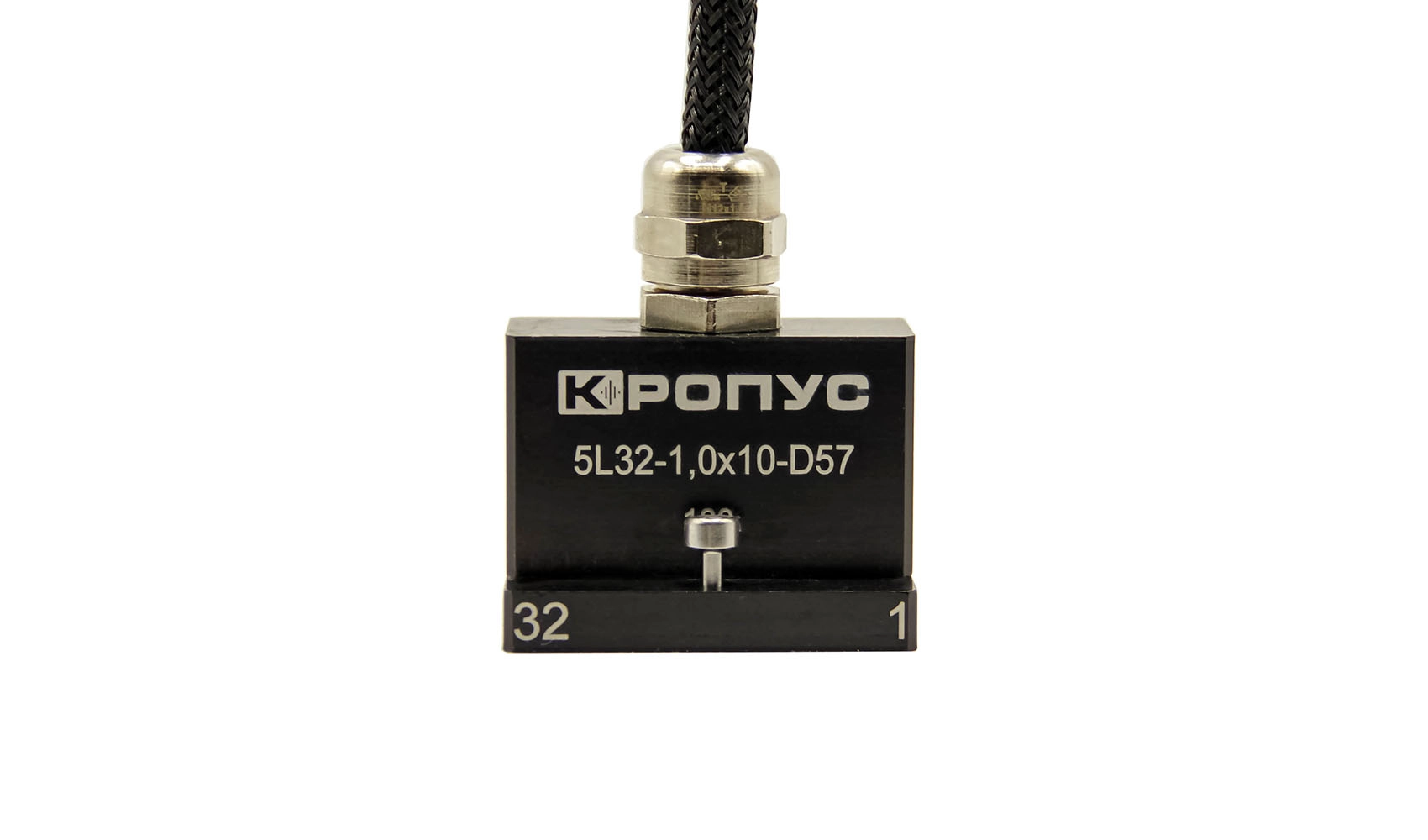

5L32-1,0х10-D57 ультразвуковая 32-х канальная фазированная решетка с частотой 5 МГц

5L32-1,0х10-D57 ультразвуковая линейная фазированная решетка в малогабаритном корпусе D57 с частотой 5 МГц и интегрированным кабелем.

5L32-1,0х10-D57: особенности ФАР

Используется для УЗ дефектоскопа УСД-60ФР-16/128
Оптимальная чувствительность для контроля сварных соединений толщиной от 4 до 60 мм
Согласующий слой оптимального рассчитан для материала Rexolite из которого изготавливается большинство призм для ФАР
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем фирмы AMPHENOL тип D38999/26FF35SN – длина 2 метра (стандартное исполнение). Возможно опциональное исполнение с другой длиной кабеля

Опциональные исполнения ФАР с разной длиной кабеля	Стоимость в руб.
Фазированная решетка 5L32-1,0х10-D57-J5 (кабель длиной 5 м)	335 500
Фазированная решетка 5L32-1,0х10-D57-J6 (кабель длиной 6 м)	359 900

5L32-1,0х10-D57: технические характеристики фазированной решетки

Частота УЗК

5 МГц

Количество элементов

Расстояние между центрами соседних элементов (р)

1,0 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

10 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

31,8 мм

Тип кабельного разъема

AMPHENOL D38999/26FF35SN

Тип кабеля

32 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

32х40 мм

Крепежные элементы к призме

2 х винт М3

Расстояние между центрами крепежных отверстий

25 мм

Тип используемых призм

SD57

Габаритные размеры корпуса (ДХШхВ)

40х32х30 мм
