Для примера применения ультразвукового высокочастотного томографа А1550 Introvisor был взят образец толщиной 64 мм (№195 СОП-5-40 S=2) с выполненными в нем искусственными отражателями (плоскодонные отверстия площадью 2 мм²). Искусственные дефекты расположены с двух сторон образца на глубинах Z1=12 мм, Z2=16 мм, Z3=20 мм, Z4=32 мм с одной стороны, и Z5=5 мм, Z6=14 мм, Z7=24 мм, Z8=40 мм с другой стороны соответственно.
Для контроля использовалась 16 элементная АР поперечных волн М9065 4.0V60R40X10CS - с центральной рабочей частотой 4 МГц и сектором обзора от 30° до 80°. В качестве контактной жидкости использовалось машинное масло.

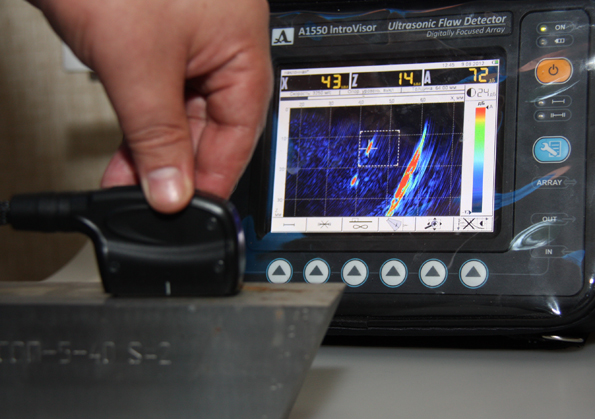

Все дефекты отчетливо выявляются, вместо протокола приведены скриншоты экрана томографа А1550 Introvisor. Так же для облегчения интерпретации данных, приведены несколько совмещенных картинок (фото образца-показания прибора) на которых отчетливо видно образы дефектов и отражение от наклонной поверхности образца.
Полученные результаты, достоверно подтверждают возможность применения А1550 Introvisor на толстостенных объектах, таких как запорная арматура, шаровые краны, трубы большого диаметра. При этом скорость контроля увеличивается в разы, а наглядность получаемых результатов по сравнению с классическими дефектоскопами, позволяет легко обосновать их перед заказчиком.
