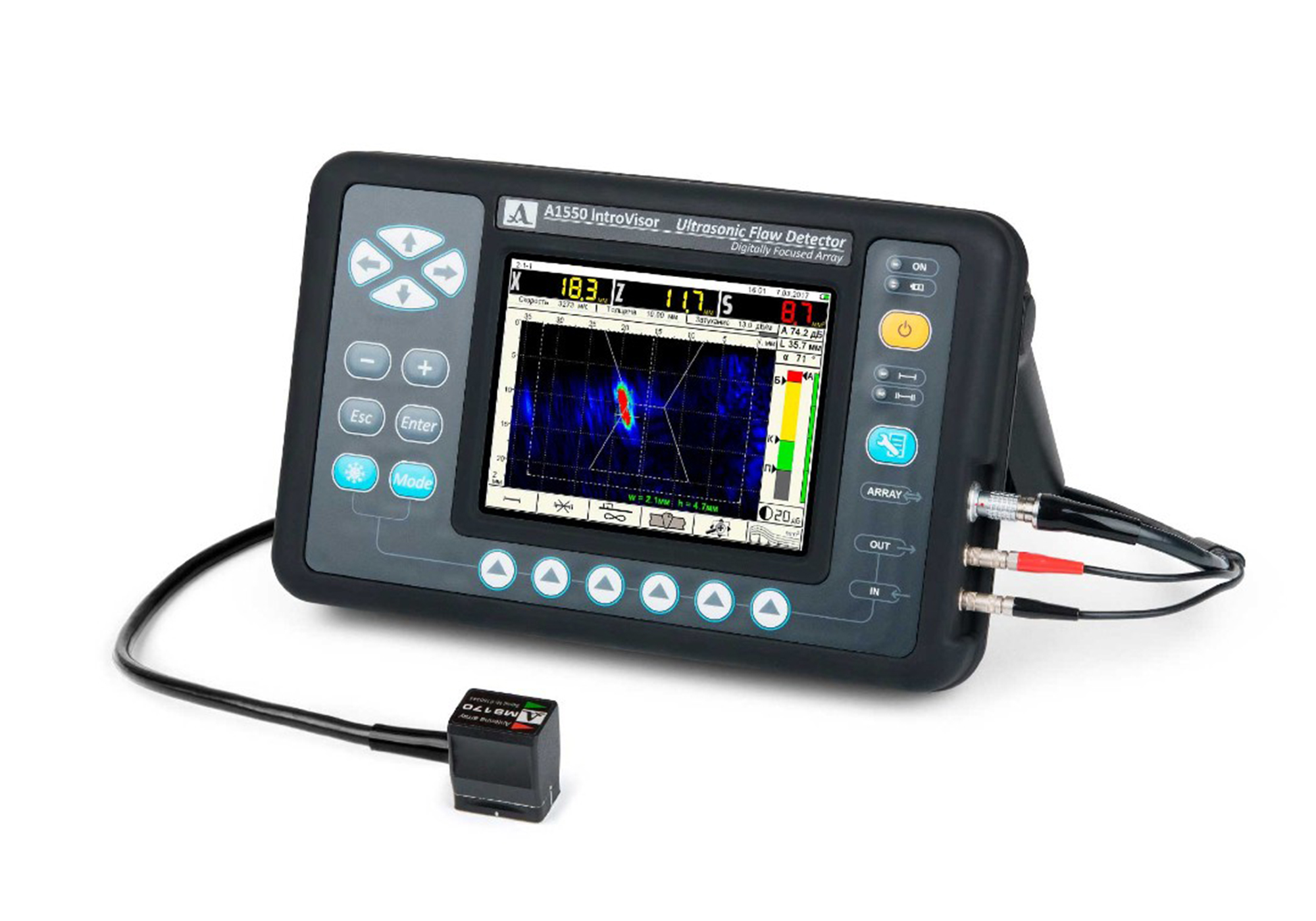

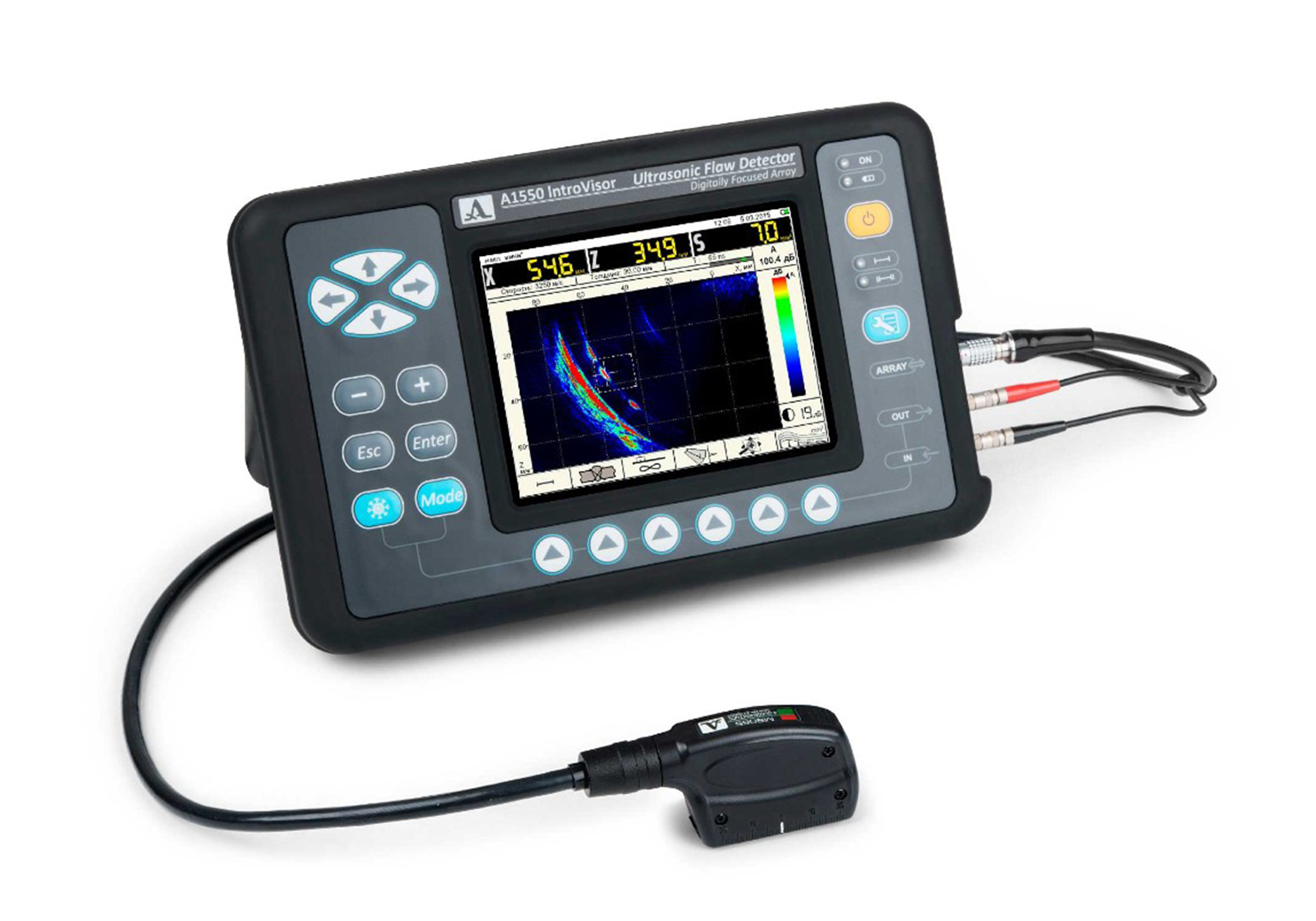

А1550 IntroVisor высокочастотный ультразвуковой дефектоскоп-томограф

В приборе А1550 IntroVisor реализована цифровая фокусировка антенной решетки и томографическая обработка полученных данных для получения четкой визуальной картины внутренней структуры объекта контроля. Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии. Обеспечивает быстрый, комфортный и достоверный поиск дефектов в виде изображения B-сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом (А-скан).

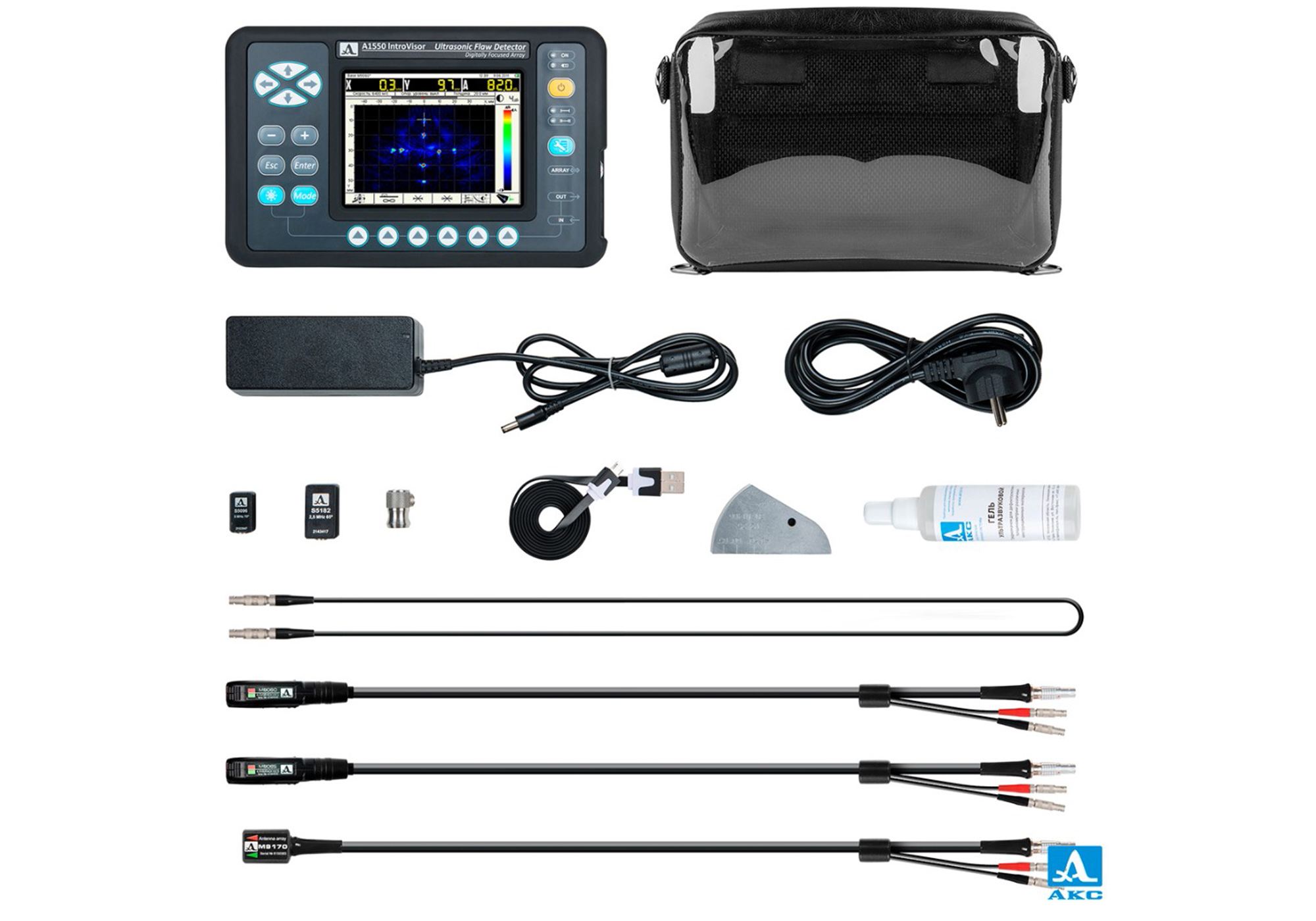

Возможна индивидуальная комплектация томографа А1550 IntroVisor для решения конкретных задач, с оптимизацией по комплекту и цене. Перед покупкой возможна демонстрация ультразвукового дефектоскопа-томографа в офисе компании НДТ-КЛАБ или у вас на предприятии по договоренности. Мы поможем вам купить А1550 IntroVisor дефектоскоп-томограф  максимально быстро и на выгодных условиях. Демонстрация в офисе НДТ-КЛАБ перед покупкой и помощь в обучении после. Доставка по Москве и всей России!

Смотреть дополнительные видео - перейти в галерею

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

• Корпус из прочного прорезиненного пластика со степенью защиты IP65
• Откидная ручка для фиксации дефектоскопа в различных положениях
• Вес с аккумулятором 1,8 кг
• Цветной высококонтрастный TFT дисплей цветной дисплей (640х480 точек)
• Быстросъемный аккумулятор - при покупке дополнительного аккумулятора оператор имеет возможность быстрой смены АКБ в условиях, где зарядка прибора невозможна
• Максимальное время непрерывной работы – 8,5 часов
• Диапазон рабочих температур -30°С +55° С

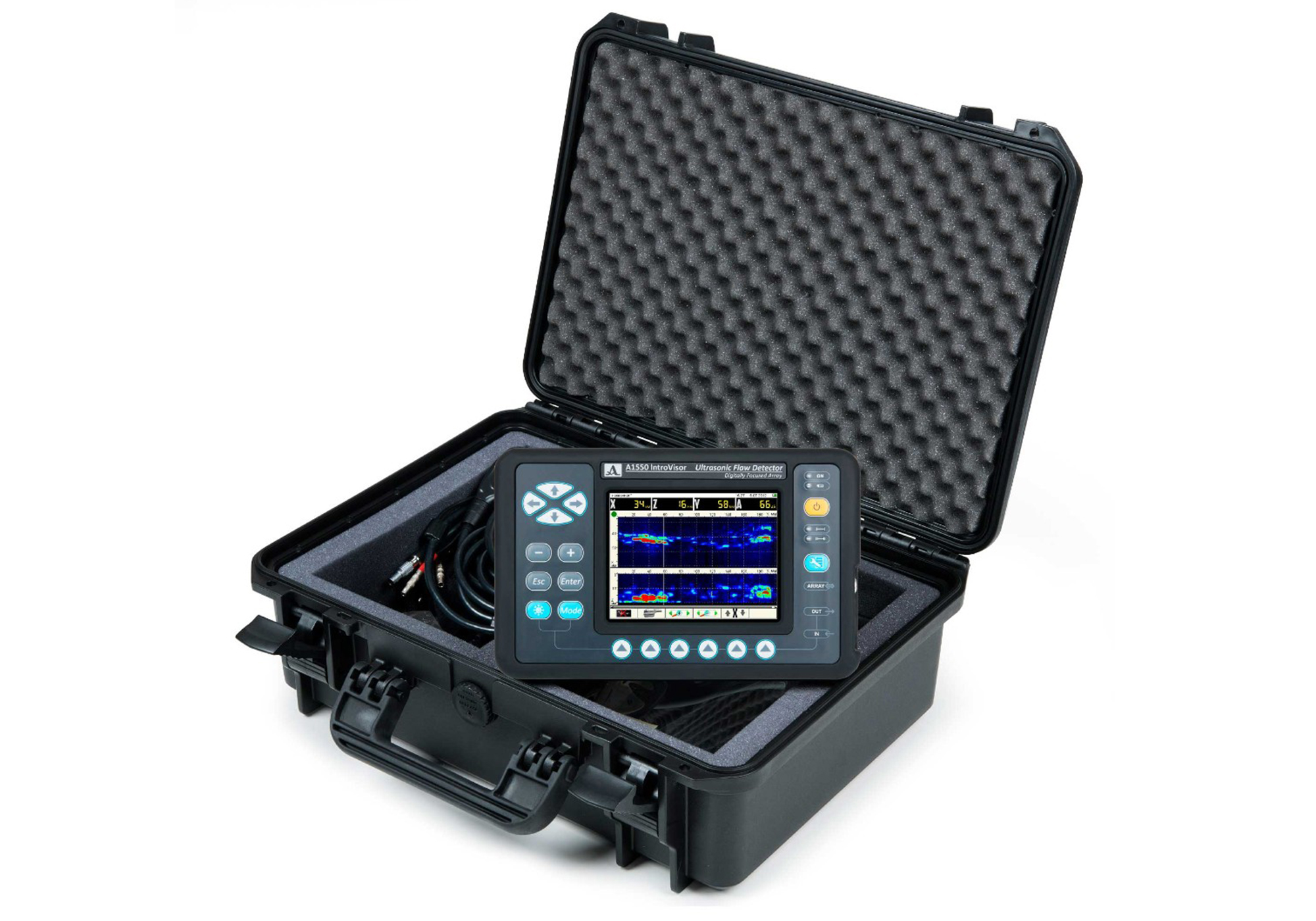

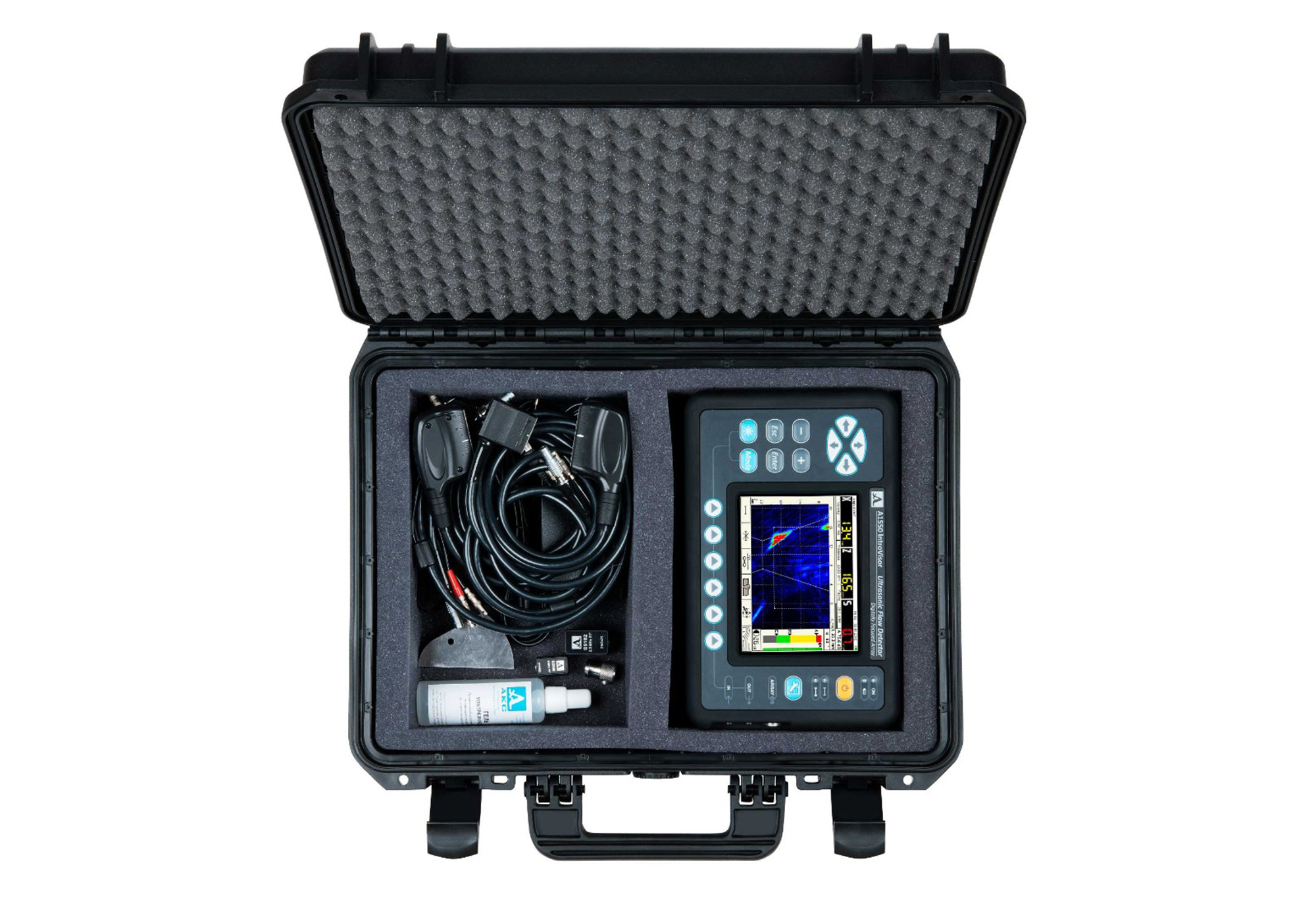

• В комплектации есть защитный чехол с ремнями для фиксации прибора на шее и поясе дефектоскописта
• Пленочная клавиатура с клавишами быстрого доступа к основным функциям дефектоскопа
• Быстросменные акустические модули антенных решеток, без всевозможных креплений, винтовых соединений и тп.
• Связь по USB для вывода записанных данных на внешний компьютер
• Возможность подключения разных типов антенных решеток и классических преобразователей для решения различных задач контроля
• Быстросменные акустические модули антенных решеток (расходный материал) с возможностью притирки под диаметр объекта контроля. Акустический модуль меняется без использования дополнительных инструментов

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

• Оперативный и высокопроизводительный контроль сварных швов и основного металла с документированием полученных результатов
• В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области
• Возможность проведения ультразвукового контроля только вдоль линии сварного шва без поперечного сканирования, за счет сканирования виртуальным фокусом, что существенно сокращает время на подготовку околошовной зоны
• Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.
• Скорость сканирования вдоль сварного соединения может достигать 50 мм/с
• Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с частотой смены изображения 25 Гц с удобными шкалами расстояния и глубины, что делает более доступной расшифровку полученной информации
• Легкое и удобное меню основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля
• Интуитивный интерфейс  - доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки
• Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь
• Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля
• Библиотека цветовых шкал отображения томограмм

ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ И ИНСТРУМЕНТЫ A1550 INTROVISOR:

• Регулировка масштаба изображения в пределах: от обзора 250 мм до 5 мм на весь экран
• Установка масштаба и положения области визуализации относительно антенной решетки.
• Автоматические и ручные измерения уровней сигналов и координат дефектов
• Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП
• Два двумерных строба для автоматического определения координат дефектов
• Измерение расстояний между образами отражателей по экрану
• Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем
• Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля
• Полуавтоматическая настройка чувствительности по стандартным образцам
• Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы
• Отображение образов вертикально-ориентированных дефектов

Возможна индивидуальная комплектация томографа А1550 IntroVisor для решения конкретных задач, с оптимизацией по комплекту и цене. Перед покупкой возможна демонстрация ультразвукового дефектоскопа-томографа А1550 IntroVisor в офисе компании НДТ-КЛАБ или у вас на предприятии по договоренности.

ТИПЫ АНТЕННЫХ РЕШЁТОК ДЛЯ А1550 INTROVISOR

Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями. Оснащены акустическими модулями с исключительной износостойкостью протекторов, изготовленных из композитных материалов.
Акустические модули сменные, замена производится оператором практически мгновенно и не требует проведения монтажных работ и остановки работы.

• М9060 4.0V0R40X10CL – 16-ти элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного металла
• М9065 4.0V60R40X10CS – 16-ти элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 30° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы
• M9170 4.0V60R26X10CS – 16-ти элементная АР поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Укороченная акустическая апертура 26х10 мм.
• M9171 4.0V0R26X10CL – 16-ти элементная АР продольных волн с центральной частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Укороченная акустическая апертура 26х10 мм.

РЕЖИМЫ РАБОТЫ ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:

РЕЖИМ ТОМОГРАФ - обеспечивает работу прибора с АР и формирование томограмм в реальном времени. На экран выводится томограмма (В-Скан), и служебная информация: стробы, курсор, цифровые индикаторы и т.д.
После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров: классическим методом (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим методом (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

РЕЖИМ ДЕФЕКТОСКОП - обеспечивает работу прибора в качестве классического дефектоскопа со стандартными преобразователями - А-Скан.
В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД), и
позволяет оценить размеры обнаруженных дефектов, согласно действующим руководящим документам и методикам ультразвукового контроля.

РЕЖИМ СКАНЕР - Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся томограммы C- и D- типа в реальном времени. После обнаружения дефектов вы можете дать оценку их условных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина). Вывод на экран B-скана в любом разрезе полученного массива данных.

НОВОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ INTROVIEW METAL ДЛЯ А1550 INTROVISOR

Специализированное программное обеспечение INTROVIEW METAL обладает следующими функциональными возможностями для работы с сохраненными данными:

• Двухмерное изображение В-,С-,D-Сканов
• Объемный строб для автоматического и ручного выделения (образмеривания) дефектов
• Управление яркостью, положением строба
• Наличие маски сварного шва
• Автоматизирование создание отчета
• Просмотр параметров, при которых произведен контроль
• Документирование и архивирование данных
• 3D построение объекта (в разработке)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА-ТОМОГРАФА А1550 INTROVISOR:
