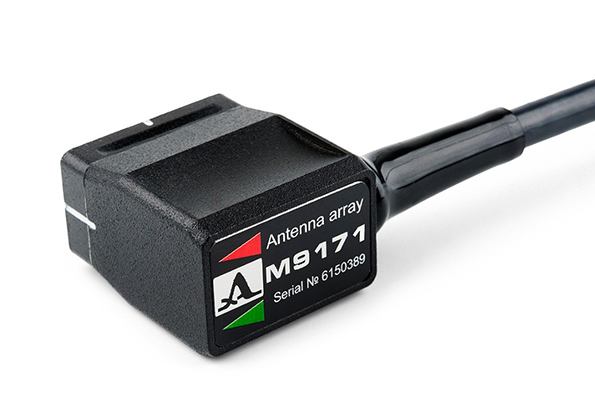

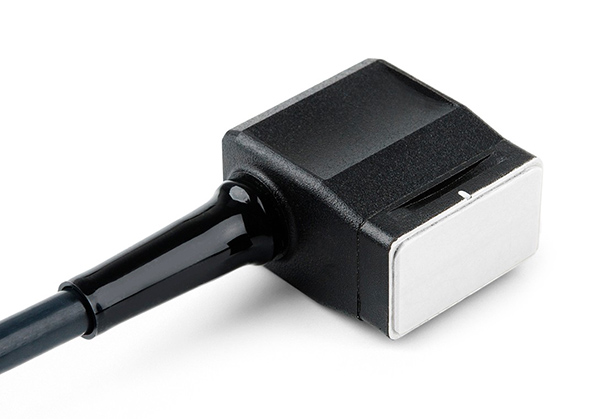

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.
На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки, на объекте контроля относительно сформированного изображения на дисплее ультразвукового дефектоскопа-томографа.

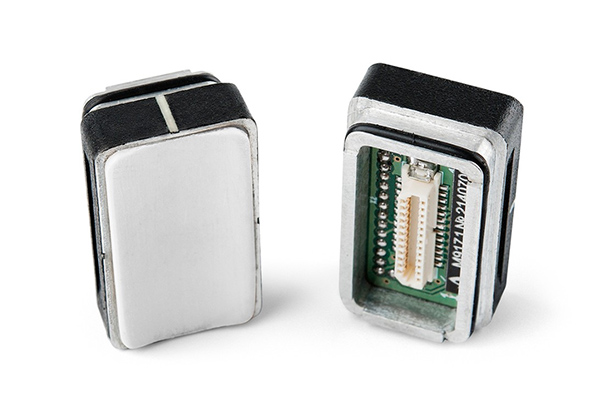

Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля основного тела металлических и пластиковых конструкций.
|
Область применения |
Контроль металлических и пластиковых конструкций |
|
Работает с приборами |
А1550 INTROVISOR, А1525 SOLO |
|
Количество элементов антенной решетки |
16 |
|
Акустическая апертура, мм |
26 х 10 |
|
Номинальная частота, МГц |
4 |
|
Область сканирования, ⁰ |
от – 30 до + 30 |
|
Рабочий тип волн |
Продольные |
|
Габаритные размеры (Д х В х Г), мм |
32 х 18 х 44 |
|
Масса с кабелем, г, не более |
170 |

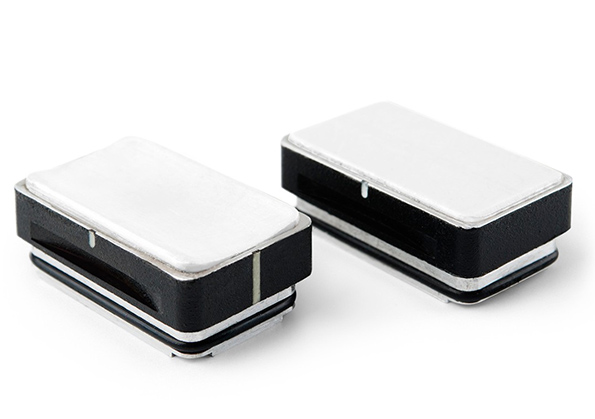

Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
|
НОМЕНКЛАТУРА |
ЧАСТОТА, МГц |
ТИП ВОЛНЫ |
ЦЕНА, руб. |
|
M9171 прямой акустический модуль |
4,0 |
Продольная |
35000 |
