EM1401 UT ЭМА толщиномер

378 000

с НДС

Указана цена за базовую комплектацию, остальные цены в описании КУПИТЬ

EM1401 UT ЭМА толщиномер предназначен для проведения толщинометрии стальных труб, листового проката, и других изделий из стали, алюминия и других металлов.

Толщиномер EM1401 UT использует специальный алгоритм обработки данных, который позволяет корректно измерять толщину в автоматическом режиме при наличии мешающих факторов, таких как анизотропия металла, наличие нескольких отражателей, наличие внешних помех. Помимо автоматического режима измерения толщины прибор позволяет использовать ручные режимы измерения по первому эхо-сигналу и по разности между любыми двумя эхо-сигналами. Ручной режим рекомендуется использовать на сильно корродированных объектах.

Особенности толщиномера EM1401 UT:

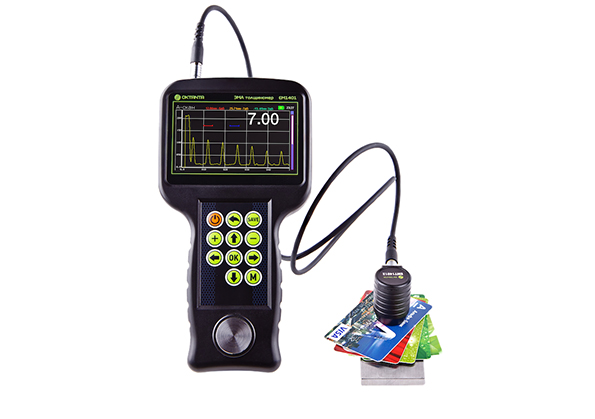

Прибор имеет возможность подключения ЭМАП с рабочим зазором между датчиком и металлом до 6 мм. В качестве зазора может выступать грязь, слой ржавчины, слой солевых отложений или другое непроводящее покрытие (краска, лак, эмаль, пластик и т.д.)

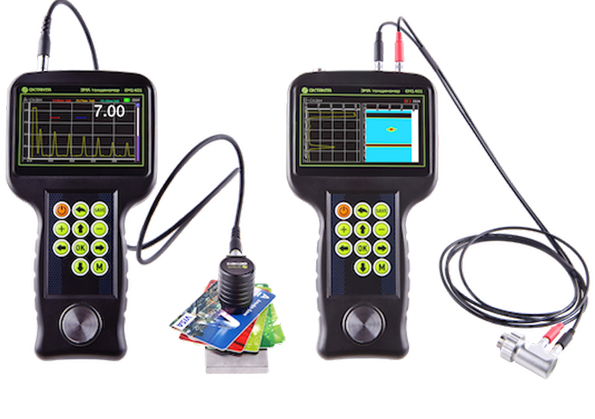

Прибор имеет возможность подключения классических ПЭП. Два независимых измерительных канала ЭМАП и ПЭП позволяют повысить надёжность контроля. ПЭП рекомендуется использовать на тех объектах, где толщина отложений на поверхности металла не позволяет использовать ЭМАП и требуется зачистка поверхности
Толщиномер EM1401 UT имеет возможность подключения высокотемпературного датчика EMT14014T, который позволяет измерять толщину горячих объектов, нагретых до 750 градусов по Цельсию. В приборе реализован специальный алгоритм, учитывающий изменение скорости распространения звука в металле от температуры
Цветной дисплей, защищённый ударопрочным стеклом

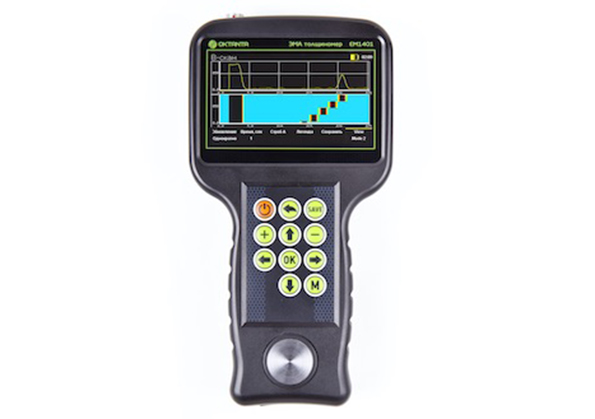

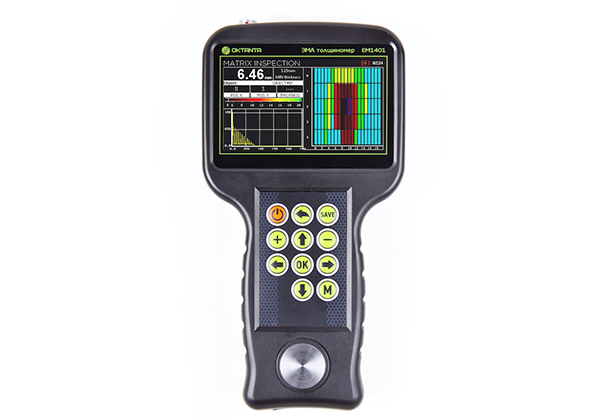

Электромагнитно-акустический толщиномер EM1401 UT позволяет пользователю анализировать А-скан, визуализировать B-скан (три варианта отображения), удобно сохранять данные на С-скане в матричной форме. При необходимости работать со стробами, выбирать режим измерения толщины, параметры обработки сигнала и т.д.
В специализированной версии прибора возможно измерять толщину покрытий на магнитных и немагнитных металлах

EM1401 UT толщиномер в базовой комплектации

Электронный блок толщиномера EM1401UT

Кабель для подключения ЭМА преобразователей Lemo2-Lemo2

Кабель для подключения пьезоэлектрических преобразователей 2Lemo 00 – 2Lemo 00

ЭМА преобразователь EMT14012 для работы с зазором до 4 мм

Пьезоэлектрический преобразователь EDC5P10FS15 (ПЭП 5 МГц, диаметр пьезоэлемента 10 мм)

Пьезоэлектрический преобразователь EDC5P7.2FS10 (ПЭП 5 МГц, диаметр пьезоэлемента 7.2 мм)

Пьезоэлектрический преобразователь EDC10P5F3 (ПЭП 10 МГц, диаметр пьезоэлемента 5 мм)

Зарядное устройство

Кейс для хранения

Документация

Дополнительные преобразователи к EM1401 UT:

ЭМА преобразователь EMT14012 для работы с зазором до 4 мм

ЭМА преобразователь EMT14013 для работы с зазором до 6 мм

ЭМА преобразователь EMT14014T для работы по нагретым поверхностям до 750 °С

Пьезоэлектрический преобразователь EDC5P10FS15 (ПЭП 5 МГц, диаметр пьезоэлемента 10 мм)

Пьезоэлектрический преобразователь EDC5P7.2FS10 (ПЭП 5 МГц, диаметр пьезоэлемента 7.2 мм)

Пьезоэлектрический преобразователь EDC10P5F3 (ПЭП 10 МГц, диаметр пьезоэлемента 5 мм)

Технические характеристики толщиномера EM1401 UT:

Рабочий температурный диапазон окружающей среды	-20…+50 °С
Время непрерывной работы без подзарядки аккумулятора	7 часов
Диапазон настройки скорости звука	1000…20000 м/с с шагом 1 м/с
Максимальное количество измерений в секунду	16
Габаритные размеры	232 x 135 x 44 мм
Для ЭМАП
Диапазон измеряемых толщин для стали	2 мм-80 мм
Диапазон измеряемых толщин для стали без зазора	2 мм-200 мм
Погрешность измерения толщины	0.08 мм
Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ14012	До 4 мм
Допустимый зазор между датчиком и объектом контроля при использовании преобразователя ЕМТ14013	До 6 мм
Допустимый перекос датчика относительно нормали к поверхности объекта контроля	±25 градусов
Минимальный допустимый радиус кривизны поверхности объекта контроля	≥10 мм
Рабочая частота прибора	4 МГц
Рабочий температурный диапазон поверхности объекта контроля	-20…+80 °C (-20 …+750 °C с использованием преобразователя EMT14014Т)
Для ПЭП
Диапазон измеряемых толщин для стали	0.5 мм-300 мм
Погрешность измерения толщины	0.08 мм
Минимальный допустимый радиус кривизны поверхности объекта контроля	25 мм
Рабочая частота прибора	5 МГц, 10 МГц
Рабочий температурный диапазон поверхности объекта контроля	-10…+60 °C
