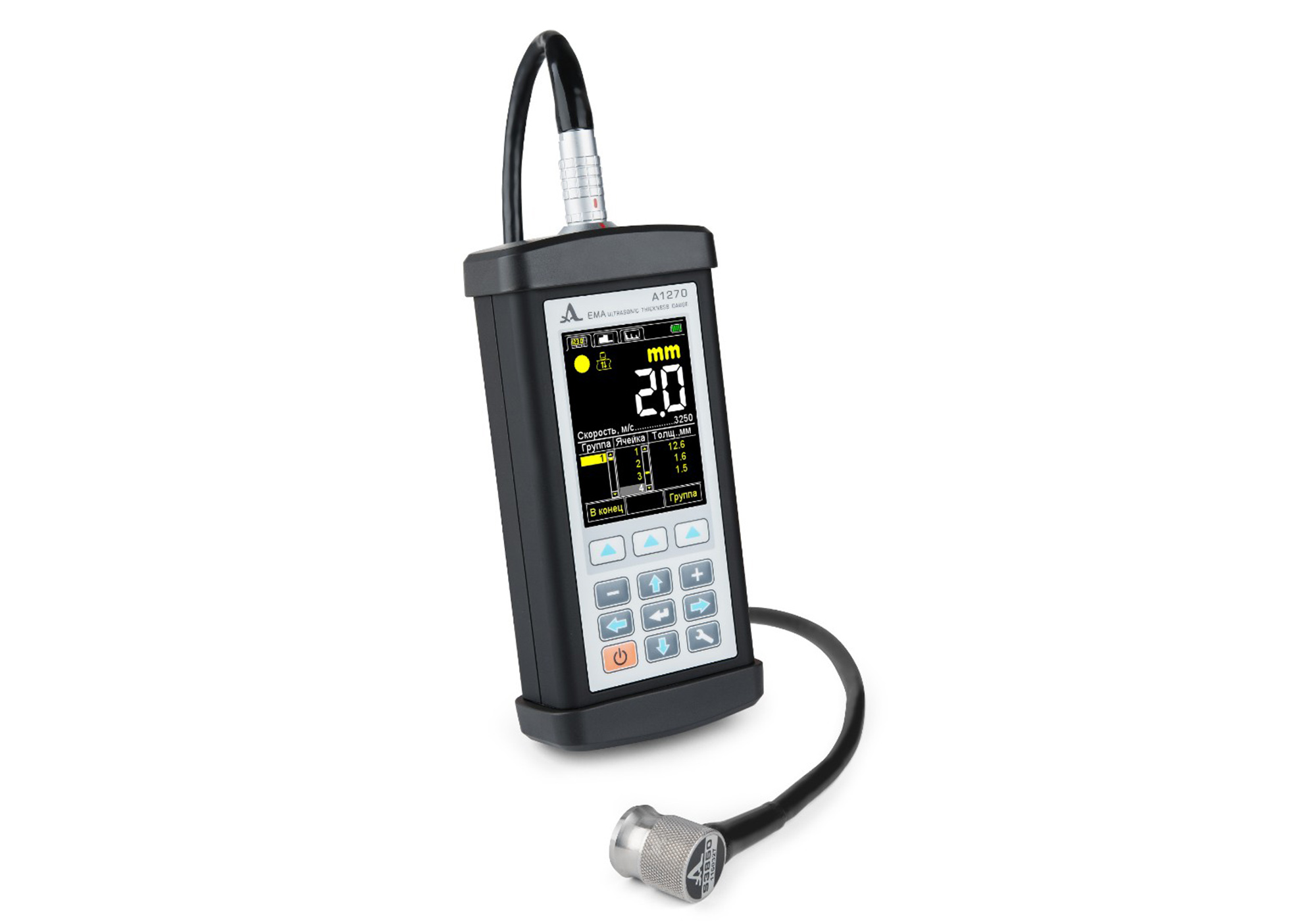

А1270 электромагнитно-акустический толщиномер | А1270 ЭМА толщиномер

Обновленный А1270 ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях, входящих в базовый комплект, постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Назначение А1270 Эма толщиномера:

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости
• Оценка степени анизотропии материала
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности
• Толщиномертия листового проката

А1270 ЭМА: конструкционные особенности толщиномера

• Надёжный алюминиевый корпус с резиновыми вставками на торцах прибора обеспечивает устойчивость к ударным нагрузкам
• Юстировочный образец для настройки ЭМАП встроен в корпус прибора
• Разъемы зарядки и связи с ПК защищены резиновыми заглушками
• Плёночная клавиатура с клавишами быстрого доступа к основным функциям толщиномера
• Большой информативный цветной TFT дисплей с возможностью смены ориентации изображения при повороте прибора на 90 градусов
• Встроенный литиевый аккумулятор обеспечивает непрерывную работу в течение 9 часов
• Возможность подключения к электронному блоку прибора преобразователей с постоянным магнитом S7392 (радиальная поляризация) и S7394 (линейная поляризация) с помощью специального переходника
• В базовом комплекте толщиномера поставляется ЭМАП S3850 5.0A0D8ES со встроенным защищенным кабелем, малая апертура ЭМАП S3850 позволяет проводить контроль радиусных изделий

А1270 ЭМА толщиномер: функциональные возможности

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия
• Новое поколение ЭМАП с постоянным магнитом S7692 и S7694 содержит более мощные магниты, позволяющие проводить измерения стальных объектов через зазор до 5 мм, что дает возможность выполнять толщинометрию металла через нанесенное изоляционные и лакокрасочные покрытия без зачистки
• Сканирование объекта контроля
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм)
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала
• Режим - Скан для отображения профиля исследуемого объекта контроля на дисплее прибора

Особенности электромагнитно-акустического толщиномера А1270:

• Диапазон измеряемых толщин от 0,9 до 100 мм
• Быстрый доступ к функциям управления
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца
• Автоматическое определение скорости ультразвука на объекте известной толщины
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов
• Большой информативный цветной TFT дисплей
• Возможность смены ориентации изображения при повороте прибора на 90 градусов
• Управление яркостью подсветки прибора
• Встроенный литиевый аккумулятор
• Индикатор уровня заряда аккумулятора
• Время непрерывной работы 9 ч
• Звуковая, цветовая и виброиндикация
• Дискретность индикации измерений толщины 0,01 или 0,1 мм
• Передача данных на ПК через USB
• Программное обеспечение для приема данных из прибора и сохранения их на ПК

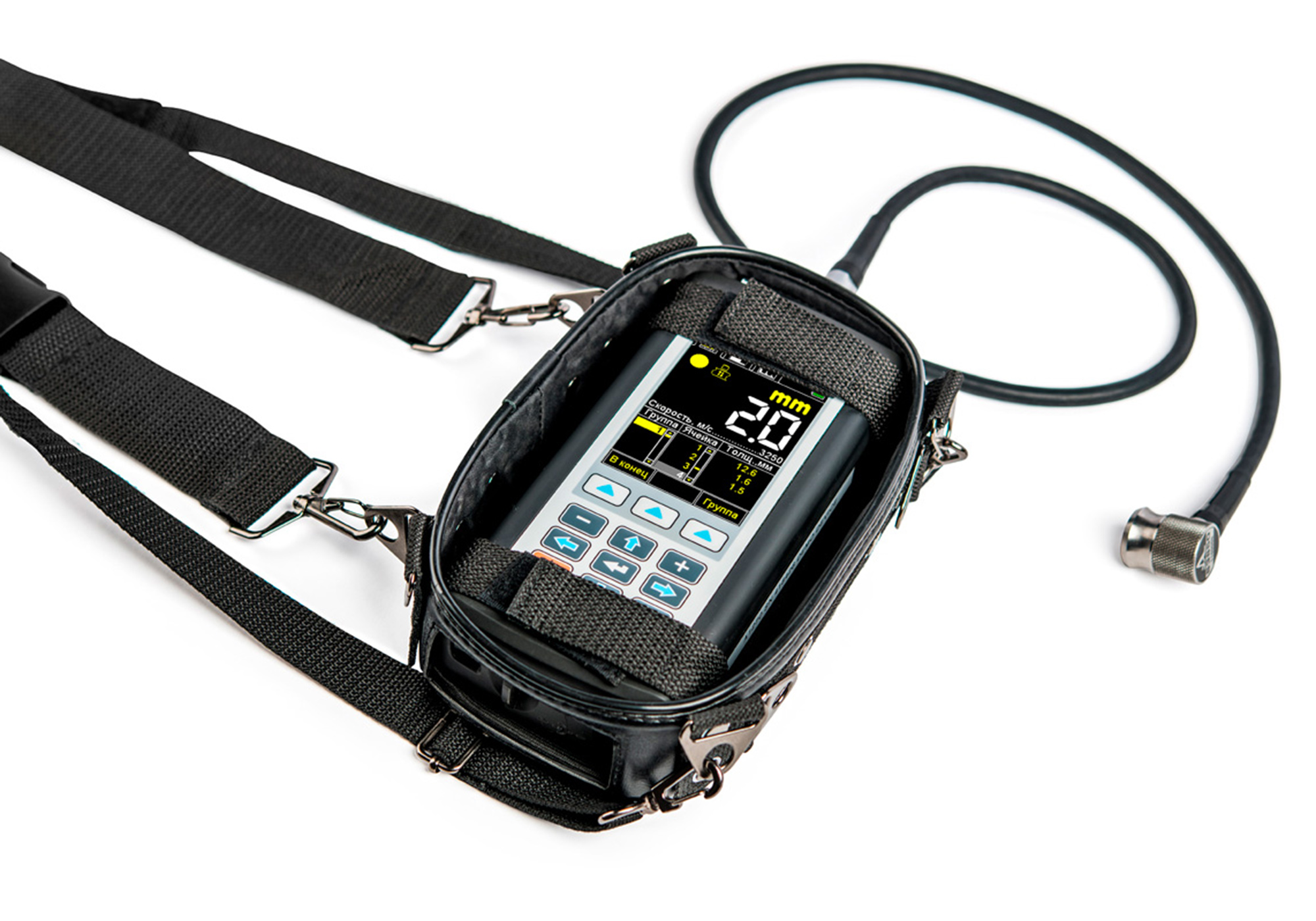

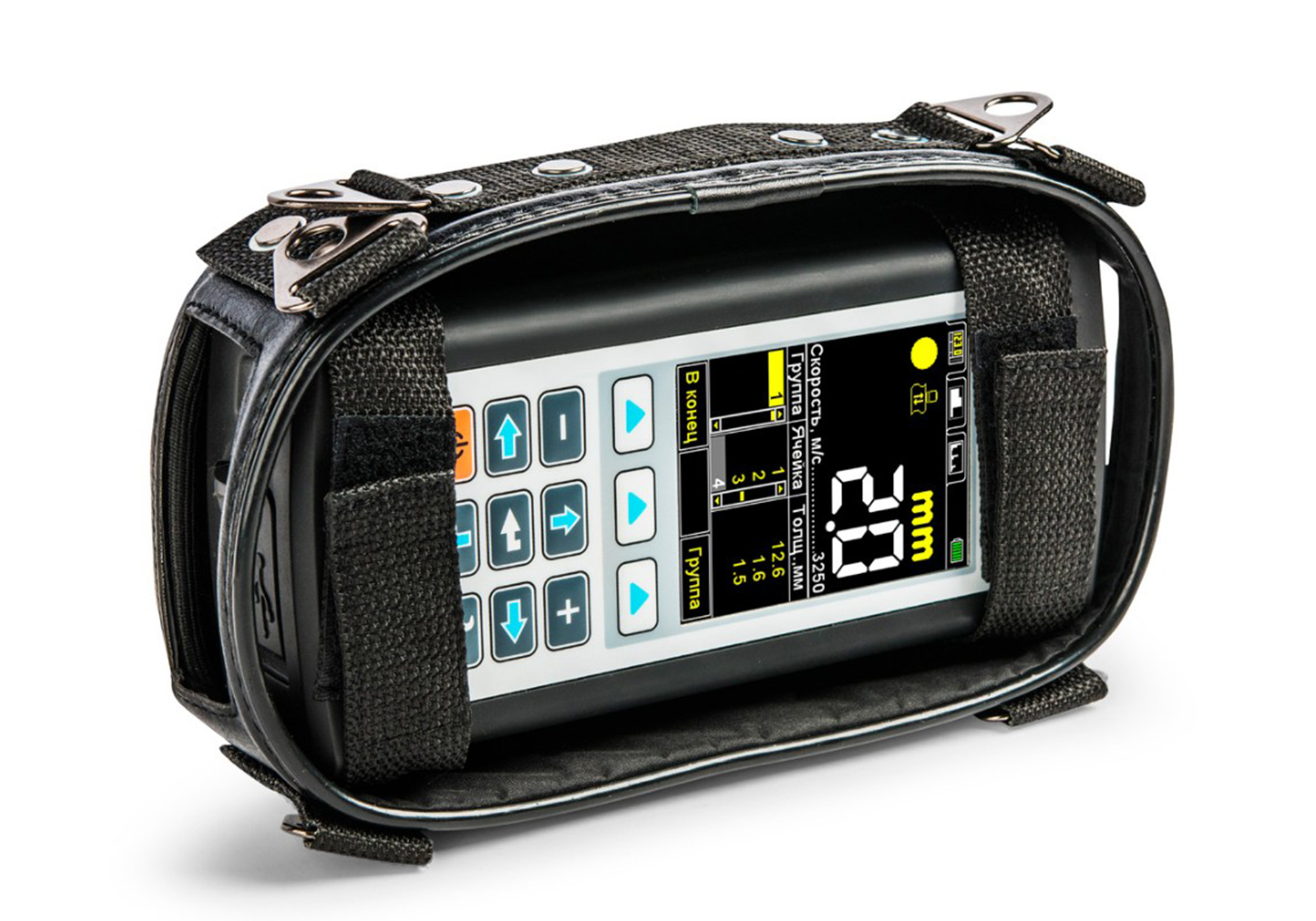

• Специализированный планшет с возможностью крепления на поясе электронного блока прибора для удобства работы в труднодоступных местах и на высоте
• Высокотемпературный контроль с помощью ЭМАП S7392, S7394 с теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм): Измерение на 300°С 5 секунд контакт с объектом – 1 минута пауза; Измерение 500°С 5 секунд контакт с объектом – 5 минут пауза

Режимы работы А1270 ЭМА толщиномера

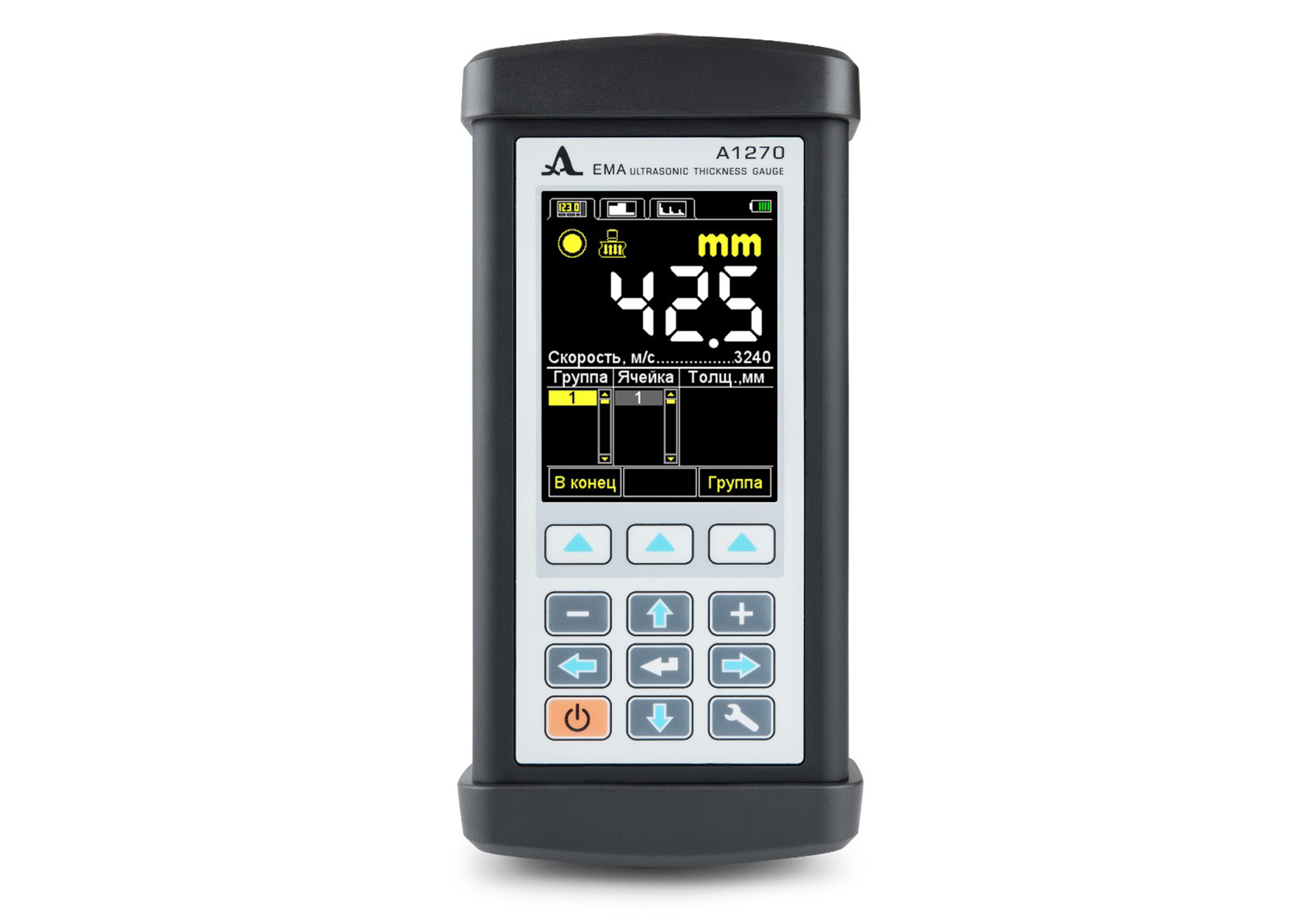

Режим Память: Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).
Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
Особенности режима Память: Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов. Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

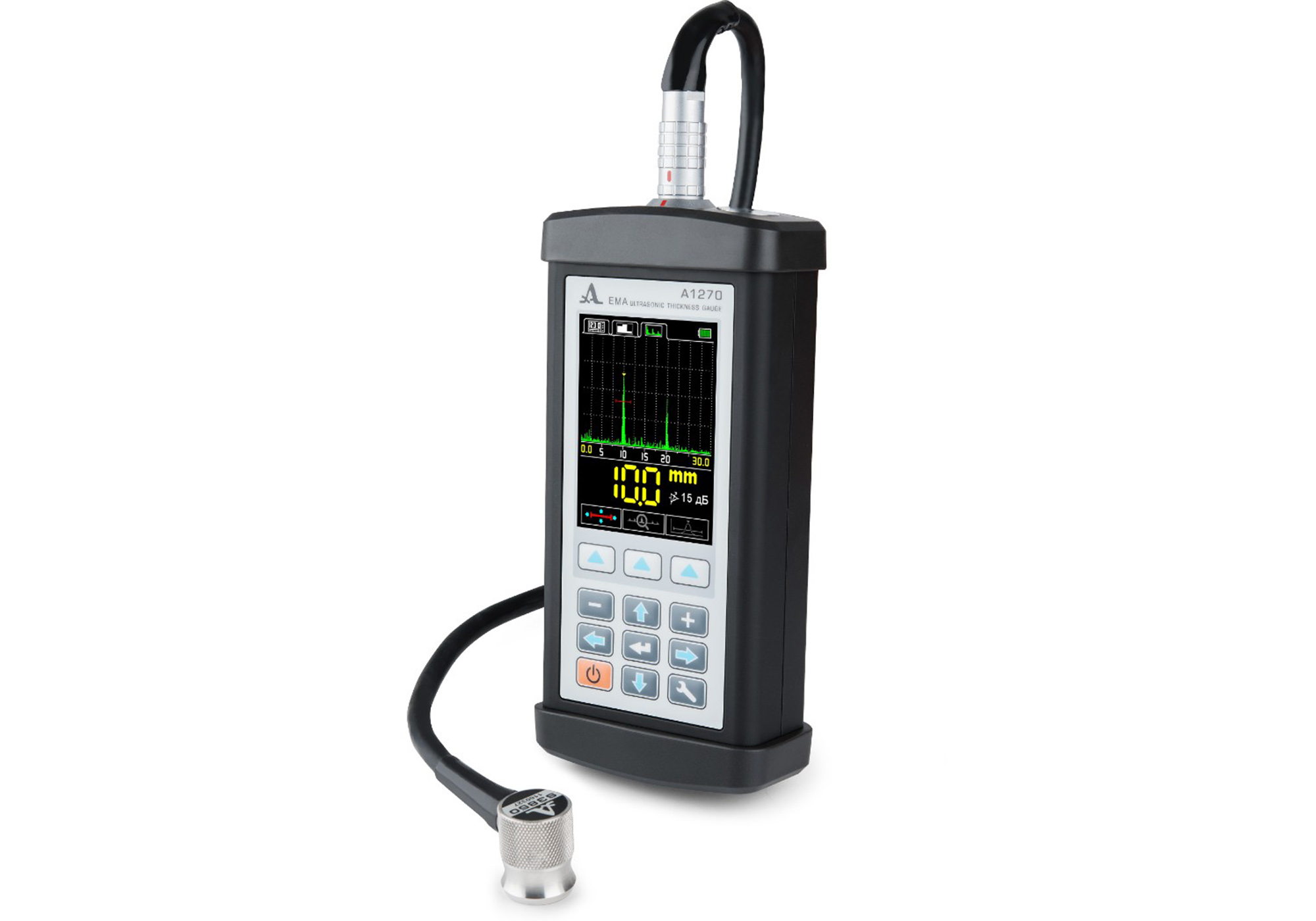

Режим А-Скан: Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана. Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.

Особенности режима А-СКАН: Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения в А-скан:

• по первому превышению сигналом уровня строба
• по максимуму сигнала в стробе
• между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
• сложение всех сигналов в стробе (функция АКФ).Просмотр выбранных участков сигнала, текущих параметров и настроек.
• Сохранение изображения А-Скана вместе с цифровым результатом измерения.

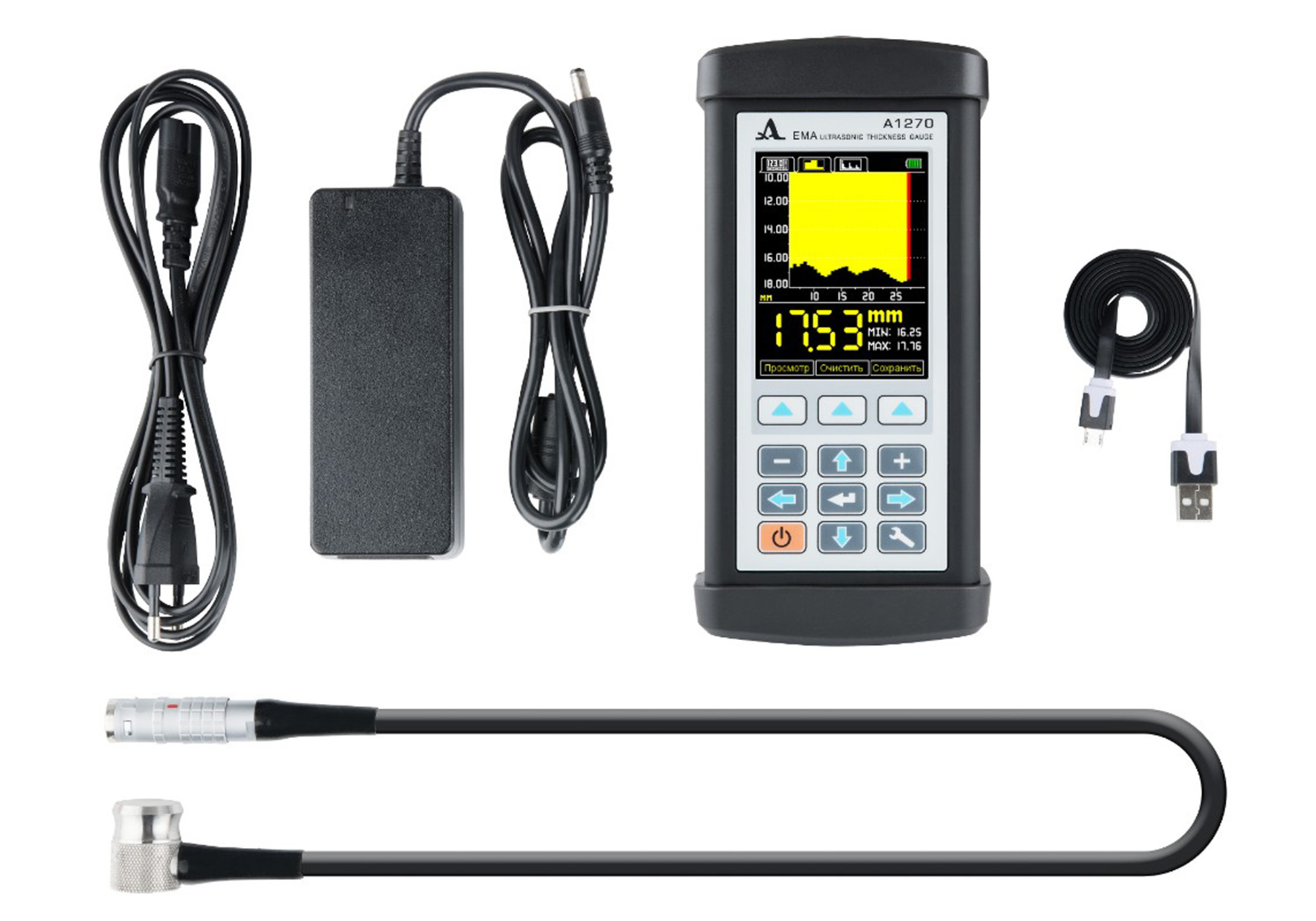

Режим В-Скан: Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.

Особенности режима В-скан:

• Построение графического изображения -Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду
• Задание скорости движения преобразователя
• Задание количества измерений на фиксированное расстояние
• Отображение как текущего результата измерения, так и минимального/максимального
