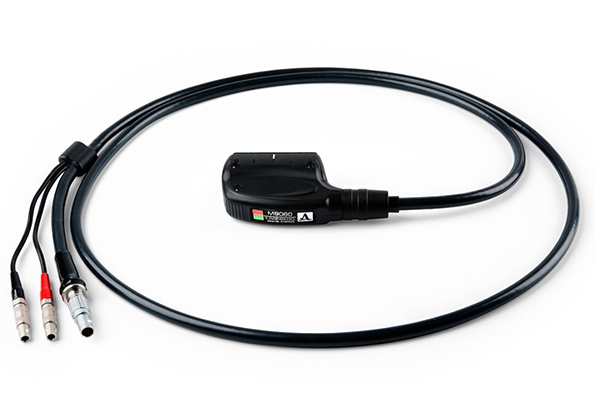

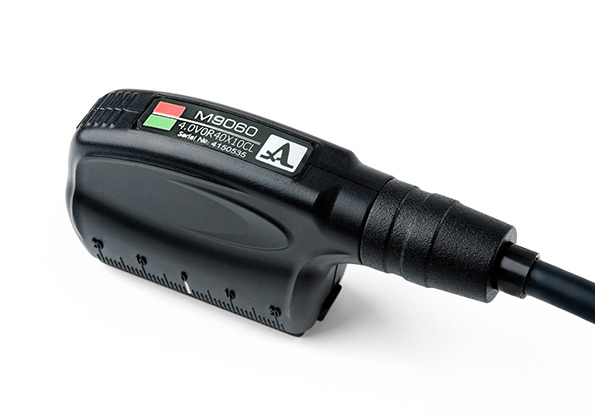

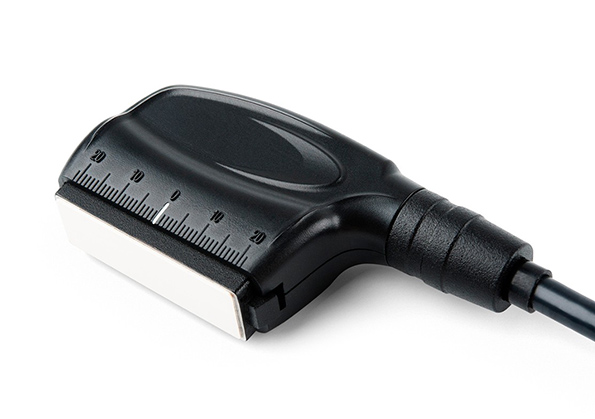

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля основного тела металлических и пластиковых конструкций.
|
Область применения |
Контроль металлических и пластиковых конструкций |
|
Работает с приборами |
А1550 INTROVISOR, А1525 SOLO |
|
Количество элементов антенной решетки |
16 |
|
Акустическая апертура, мм |
40 х 10 |
|
Номинальная частота, МГц |
4 |
|
Область сканирования, ⁰ |
от – 30 до + 30 |
|
Рабочий тип волн |
Продольные |
|
Габаритные размеры (Д х В х Г), мм |
90 х 42 х 22 |
|
Масса с кабелем, г, не более |
200 |

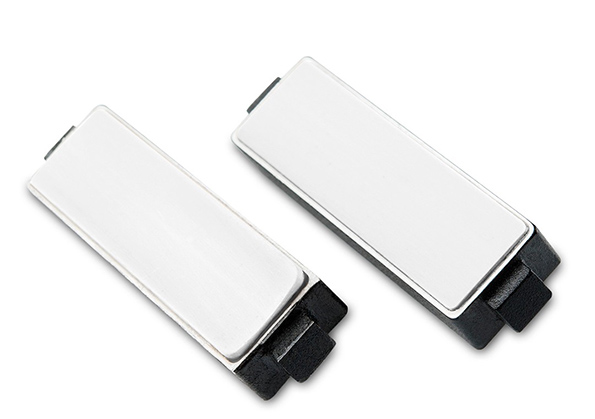

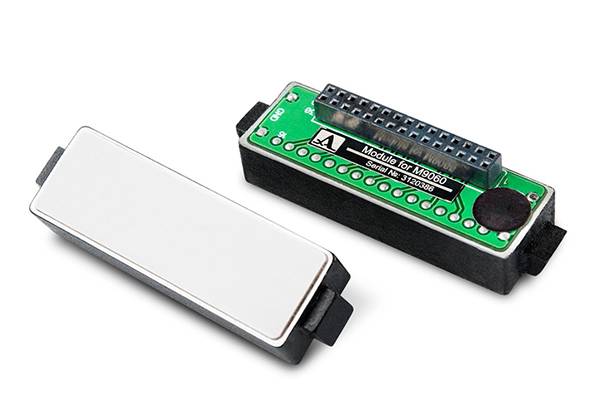

Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
|
НОМЕНКЛАТУРА |
ЧАСТОТА, МГц |
ТИП ВОЛНЫ |
ЦЕНА, руб. |
|
M9060 прямой акустический модуль |
4,0 |
Продольная |
40000 |
|
M9052 прямой акустический модуль |
2,5 |
Продольная |
35000 |
|
M9050 прямой акустический модуль |
1,0 |
Продольная |
35000 |
|
Возможно изготовление притёртого модуля: диаметр от 30 до 350 мм (продольная притирка), диаметр от 89 до 1460 мм (поперечная притирка) |
|||
