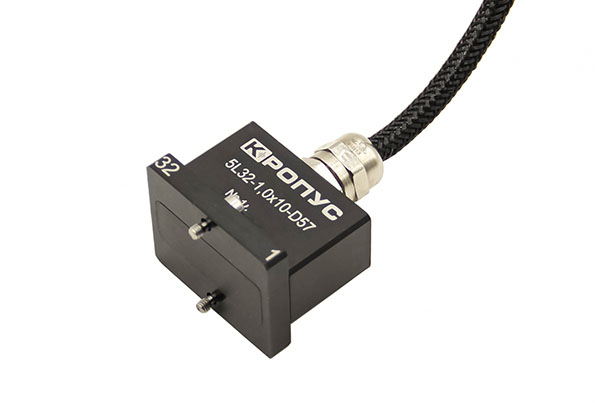

Ультразвуковая 32-х канальная линейная фазированная решетка с частотой 5МГц и размером 1,0х10 мм для УЗ дефектоскопа УСД-60ФР-16/128.
Малогабаритный корпус размера D57 и оптимальная чувствительность для контроля сварных соединений толщиной от 4 до 60 мм.
Согласующий слой оптимального рассчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем фирмы AMPHENOL тип D38999/26FF35SN

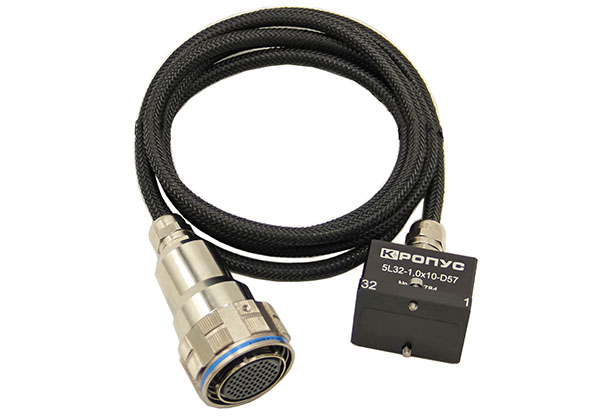

Фазированная решетка 5L32-1,0х10-D57-L2 (кабель длиной 2 м) имеет интегрированный коаксиальный кабель длиной 2 метра, 110 пф/м, 50 Ом, разъем AMPHENOL D38999/26FF35SN
Фазированная решетка 5L32-1,0х10-D57-L5 (кабель длиной 5 м) имеет интегрированный коаксиальный кабель длиной 5 метров, 110 пф/м, 50 Ом, разъем AMPHENOL D38999/26FF35SN
|
Частота УЗК |
|
5 МГц |
|
Количество элементов |
|
32 |
|
Расстояние между центрами соседних элементов (р) |
|
1,0 мм |
|
Расстояние между элементами (g) |
|
0,2 мм |
|
Длина элемента (W) |
|
10 мм |
|
Ширина элемента (e) |
|
0,8 мм |
|
Апертура (A) |
|
31,8 мм |
|
Тип кабельного разъема |
|
AMPHENOL D38999/26FF35SN |
|
Тип кабеля |
|
32 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом |
|
Наружная оболочка |
|
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм |
|
Усилие на разрыв |
|
12 кг |
|
Температурное воздействие , выдерживаемое наружной оболочкой |
|
от -50 до +125 С |
|
Стойкость с УФ излучению |
|
высокая |
|
Химическая стойкость |
|
растворители, нефть, масло, соленая вода |
|
Длина кабеля |
|
по заказу |
|
Контактная поверхность |
|
32х40 мм |
|
Крепежные элементы к призме |
|
2 х винт М3 |
|
Расстояние между центрами крепежных отверстий |
|
25 мм |
|
Тип используемых призм |
|
SD57 |
|
Габаритные размеры корпуса (ДХШхВ) |
|
40х32х30 мм |
Ультразвуковая 32-х канальная линейная фазированная решетка с частотой 2МГц и размером 1,0х10мм для УЗ дефектоскопа УСД-60ФР-16/128.
Малогабаритный корпус размера D57 и оптимальная чувствительность для контроля сварных соединений толщиной от 10 до 80 мм.
Согласующий слой оптимального рассчитан для материала Rexolite.
Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем фирмы AMPHENOL тип D38999/26FF35SN
Фазированная решетка 2L32-1,0х10-D57-L2 (кабель длиной 2 м) имеет интегрированный коаксиальный кабель длиной 2 метра, 110 пф/м, 50 Ом, разъем AMPHENOL D38999/26FF35SN
Фазированная решетка 2L32-1,0х10-D57-L5 (кабель длиной 5 м) имеет интегрированный коаксиальный кабель длиной 5 метров, 110 пф/м, 50 Ом? разъем AMPHENOL D38999/26FF35SN
|
Частота УЗК |
|
2 МГц |
|
Количество элементов |
|
32 |
|
Расстояние между центрами соседних элементов (р) |
|
1,0 мм |
|
Расстояние между элементами (g) |
|
0,2 мм |
|
Длина элемента (W) |
|
10 мм |
|
Ширина элемента (e) |
|
0,8 мм |
|
Апертура (A) |
|
31,8 мм |
|
Тип кабельного разъема |
|
AMPHENOL D38999/26FF35SN |
|
Тип кабеля |
|
32 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом |
|
Наружная оболочка |
|
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм |
|
Усилие на разрыв |
|
12 кг |
|
Температурное воздействие , выдерживаемое наружной оболочкой |
|
от -50 до +125 С |
|
Стойкость с УФ излучению |
|
высокая |
|
Химическая стойкость |
|
растворители, нефть, масло, соленая вода |
|
Длина кабеля |
|
по заказу |
|
Контактная поверхность |
|
32х40 мм |
|
Крепежные элементы к призме |
|
2 х винт М3 |
|
Расстояние между центрами крепежных отверстий |
|
25 мм |
|
Тип используемых призм |
|
SD57 |
|
Габаритные размеры корпуса (ДХШхВ) |
|
40х32х30 мм |
