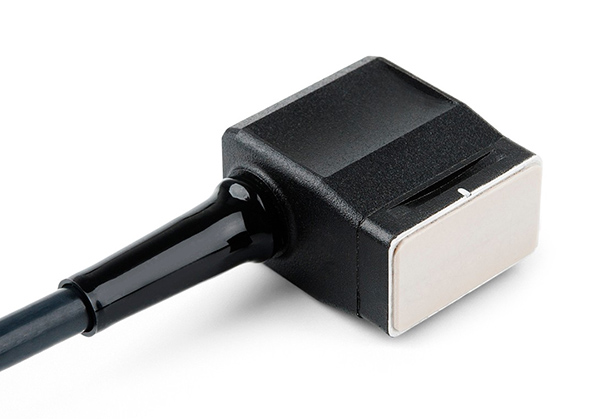

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

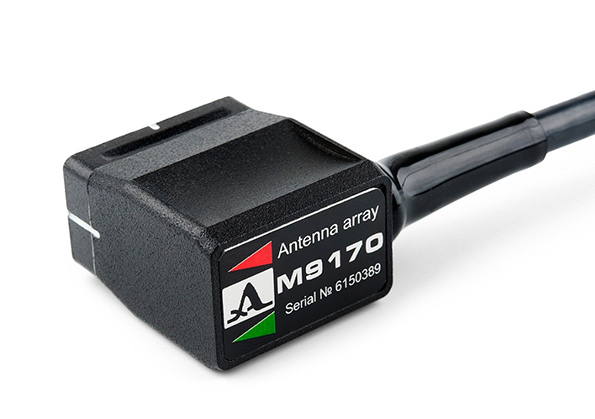

На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки, на объекте контроля относительно сформированного изображения на дисплее ультразвукового дефектоскопа-томографа.
Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Применяется в составе дефектоскопа-томографа А1550 INTROVISOR / А1525 SOLO для контроля сварных швов.
|
Область применения |
Контроль сварных швов |
|
Работает с приборами |
А1550 INTROVISOR, А1525 SOLO |
|
Количество элементов антенной решетки |
16 |
|
Акустическая апертура, мм |
26 х 10 |
|
Номинальная частота, МГц |
4 |
|
Область сканирования, ⁰ |
от – 35 до + 85 |
|
Рабочий тип волн |
Поперечные, продольные |
|
Габаритные размеры (Д х В х Г), мм |
32 х 18 х 44 |
|
Масса с кабелем, г, не более |
170 |

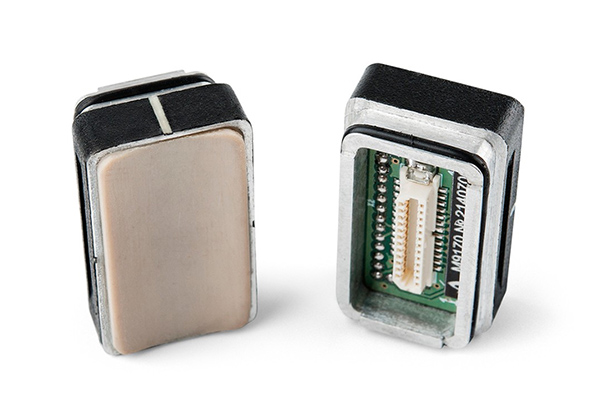

Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
|
НОМЕНКЛАТУРА |
ЧАСТОТА, МГц |
ТИП ВОЛНЫ |
ЦЕНА, руб. |
|

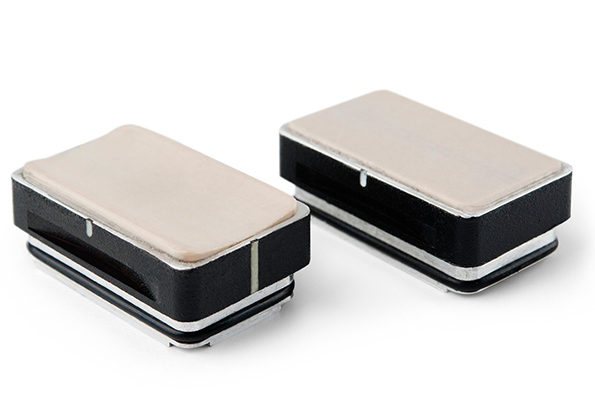

М9170 наклонный акустический модуль |
4,0 |
Поперечная |
35000 |
|
M9172 наклонный акустический модуль |
4,0 |
Продольная |
50000 |
|
М9174 наклонный акустический модуль |
7,5 |
Пореречная |
40000 |
|
Возможно изготовление притёртого модуля: диаметр от 30 до 350 мм (продольная притирка), диаметр от 89 до 1460 мм (поперечная притирка) |
|||
